4.3.3.3.2.1. Zuordnung zwischen Einträgen der .pax-Datei und ifnxteamcenter.cfg
[Hinweis]Hinweis

Diese Beschreibung einer Minimalkonfiguration setzt voraus, dass ein einfaches Template ohne Teamcenter-Pflichtattribute verwendet wird. Ein komplexes Beispiel mit Pflichtattributen finden Sie unter Abschnitt 4.3.3.3.4.3, „Teamcenter-Pflichteigenschaften“.

Der Kunde muss angeben, welche pax-Datei und welcher Eintrag darin verwendet wird.

Auf dieser Grundlage kann die Zuordnung vorgenommen werden.

  1. Öffnen Sie die verwendete pax-Datei in einem Editor und zusätzlich daneben PARTadmin -> ifnxteamcenter.cfg -> Block "CreationOptions(is3d).

  2. Tragen Sie in der Konfigurationsdatei ifnxteamcenter.cfg die jeweiligen Werte aus der pax-Datei ein.

    [Hinweis]Hinweis

    Die Schreibweise muss exakt mit der in der pax-Datei übereinstimmen. Achten Sie auf Groß- und Kleinschreibung! Kopieren und Einfügen wird empfohlen!

    Schlüssel:

    • TemplateName(isMMDoc)

    • TemplateName(isInchDoc)

    • TC_TemplatePresentationName

    • TC_TemplateApplicationName

    • TC_TargetItemType

    • TC_allowItemAltRep

      [Hinweis]Hinweis

      Möglicherweise fehlt der Eintrag. Dann wird automatisch der Standardwert "false" verwendet.

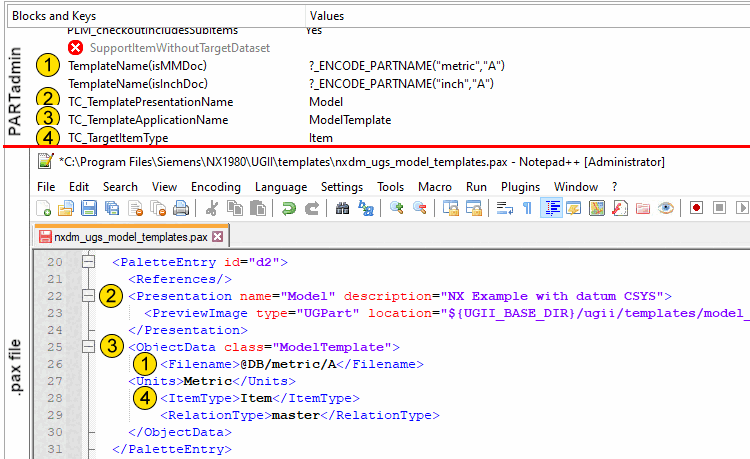

    PARTadmin <-> .pax-Datei

    PARTadmin <-> .pax-Datei

    Die folgende Tabelle zeigt das Schema:

      PARTadmin -> ifnxteamcenter.cfg -> Block PLM -> Schlüssel Wert nxdm_ugs_model_templates.pax -> TAG (Attribut)
    TemplateName(isMMDoc)

    ?_ENCODE_PARTNAME("metric","A")

    		<Filename>
    TC_TemplatePresentationNameModel (in diesem Beispiel der Name eines einfachen Templates)<Presentation name=...>
    TC_TemplateApplicationNameModelTemplate<ObjectData class=...>
    TC_TargetItemTypeItem<ItemType>
    TC_allowItemAltRepFalse (Standard)<ShowAltRep>
