Starten Sie Teamcenter/NX.

Klicken Sie auf File -> New -> Item.

Hinweis Verwenden Sie für diesen Test eine vom Kunden bereitgestellte Baugruppe.

Wählen Sie im Dialog New auf der Registerseite Model unter Templates eine einfache Vorlage aus (in diesem Beispiel "Model").

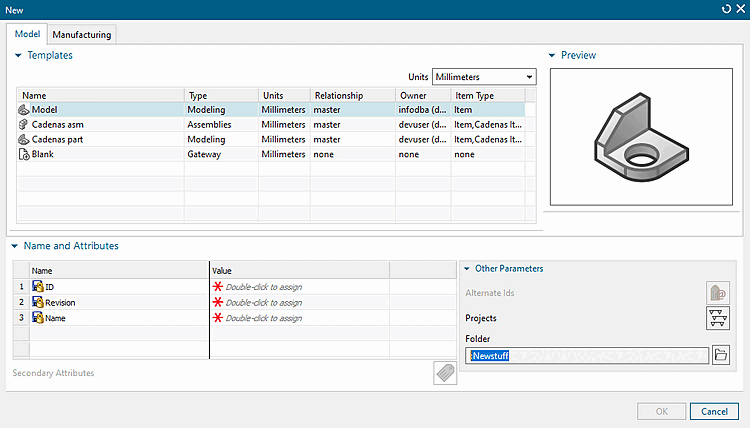

NX > Registerseite Model

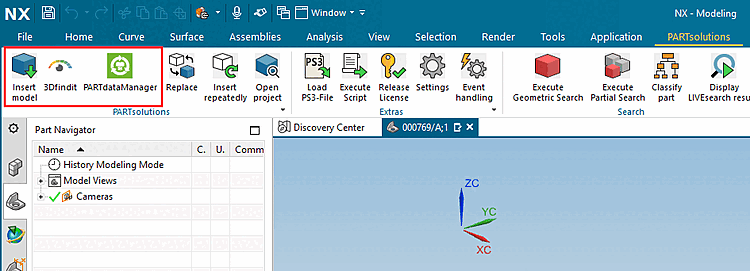

Starten Sie PARTdataManager oder 3DFind.it.

3Dfindit in NX

Wählen Sie das Bauteil aus und klicken Sie auf An CAD übertragen.

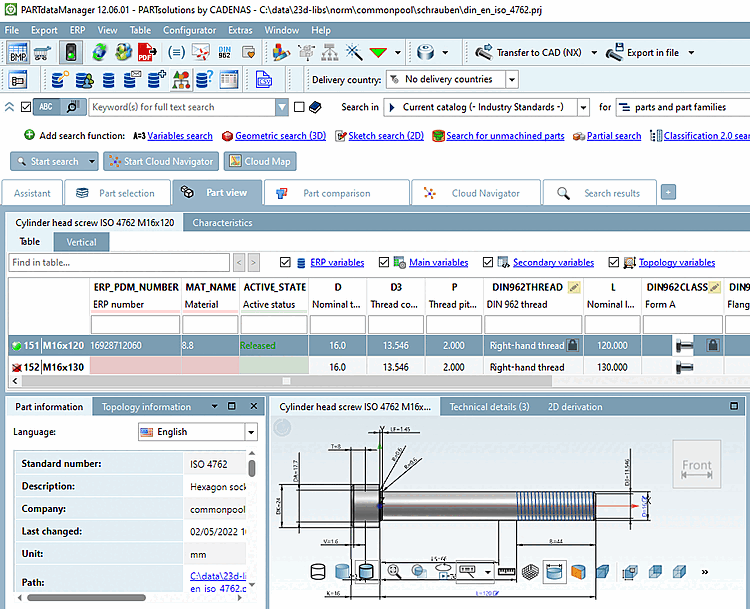

An CAD übertragen

-> Die Ansicht wechselt zu NX.

Platzieren Sie das Bauteil in NX.

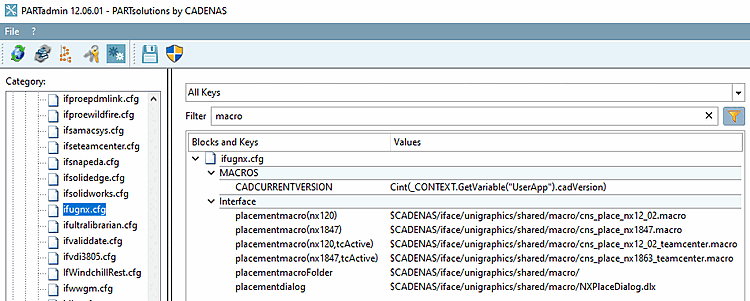

Hinweis Für eine korrekte Platzierung werden Makros benötigt. Die Makros liegen unter $CADENAS/iface/unigraphics/shared/macro und müssen in ifugnx.cfg -> Block [Interface] angegeben werden. Treten Probleme auf, ist in Kundenumgebungen eventuell eine Anpassung mit speziellen versionsabhängigen Makros nötig. Schlüssel "placementmacro"

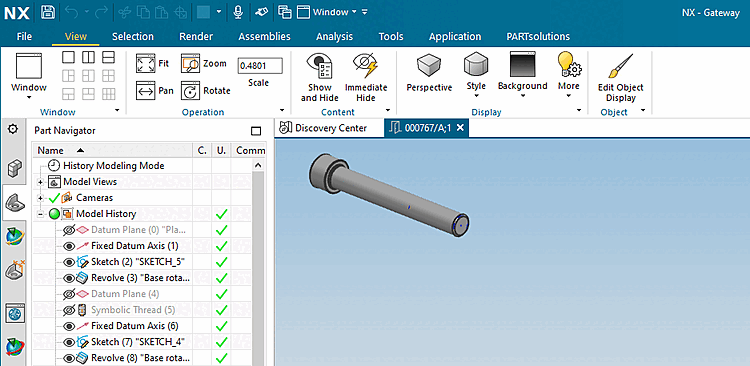

Dokument im CAD

Ist das Bauteil korrekt platziert, aber in der 3D-Ansicht nicht sichtbar, öffnen Sie mit Strg+L die Layer Settings und aktivieren Sie Layer 27. (Baugruppen werden auf Layer 27 platziert, der standardmäßig nicht sichtbar ist.)

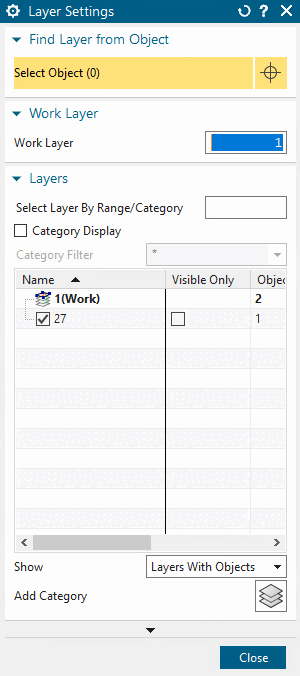

Layer Settings

Wechseln Sie zu Teamcenter.

Suchen Sie nach der Item ID.

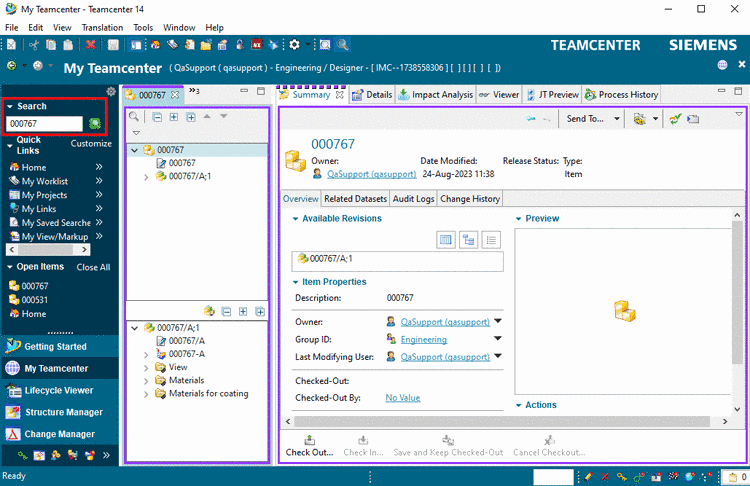

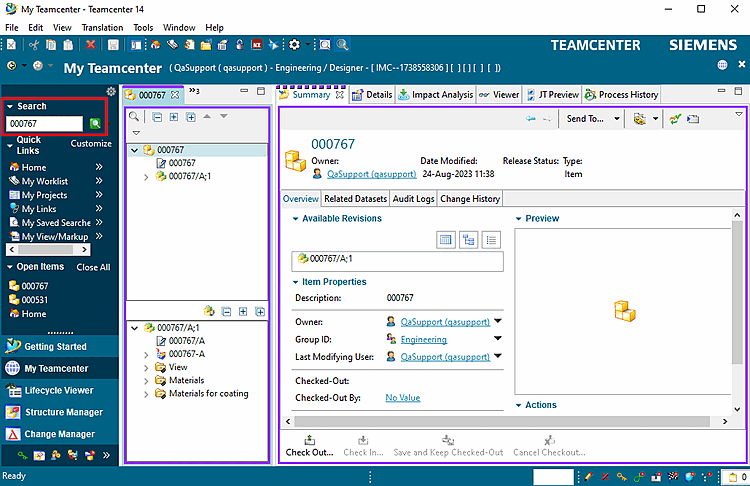

My Teamcenter

Prüfen Sie, ob das Dokument in Teamcenter gespeichert^[65] und ob es in PLMTABLE2 eingetragen ist.

Öffnen Sie PLMTABLE2 im PARTlinkmanager über Extras Menü -> Datenbank -> Zusätzliche Tabellen editieren.

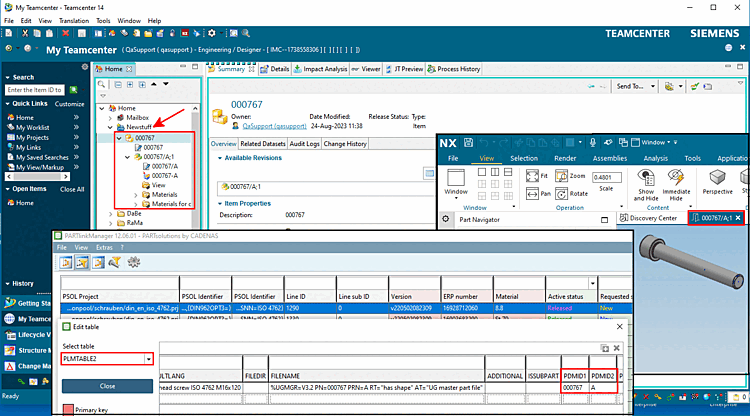

Dokument in Teamcenter
