Avviare Teamcenter/NX.

Fare clic su File -> Nuovo -> Elemento.

Nota Per questo test, utilizzare un assieme fornito dal cliente.

Nella finestra di dialogo New , nella scheda Model, sotto Templates, selezionare un modello semplice (in questo esempio "Model").

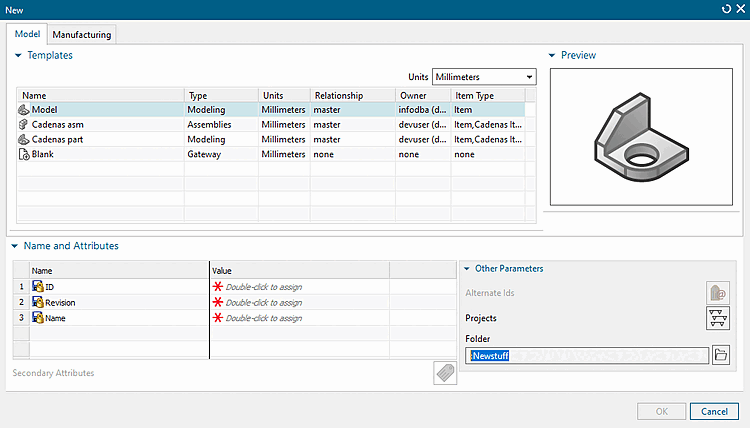

Figura 4.62. NX > Pagina della scheda "Modello"

Avviare PARTdataManager o 3DFind.it.

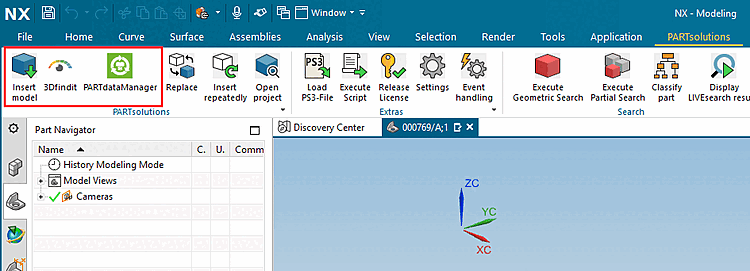

Figura 4.63. 3Dfindit in NX

Selezionare il componente e fare clic su “Trasferisci al CAD” .

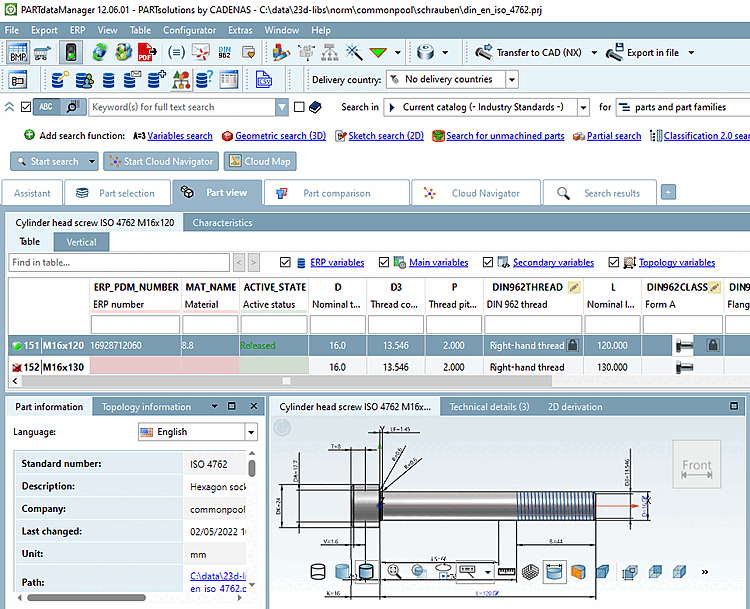

Figura 4.64. Trasferisci al CAD

-> La visualizzazione passa a NX.

Posizionare il componente in NX.

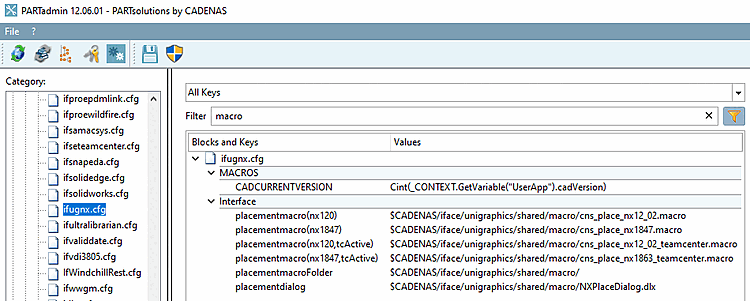

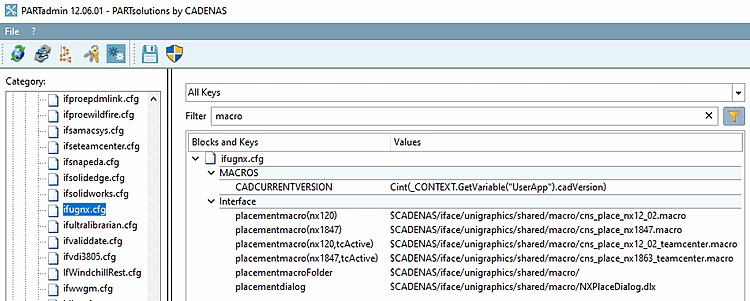

Nota Per una corretta posizione, Servono macro. I macro sono sotto $CADENAS/iface/unigraphics/shared/macro e deve essere ifugnx.cfg > Il blocco [Interface] essere specificato. In caso di problemi, negli ambienti dei clienti potrebbe essere necessario un adeguamento tramite speciali macro specifiche per la versione. Figura 4.65. Chiave "placementmacro"

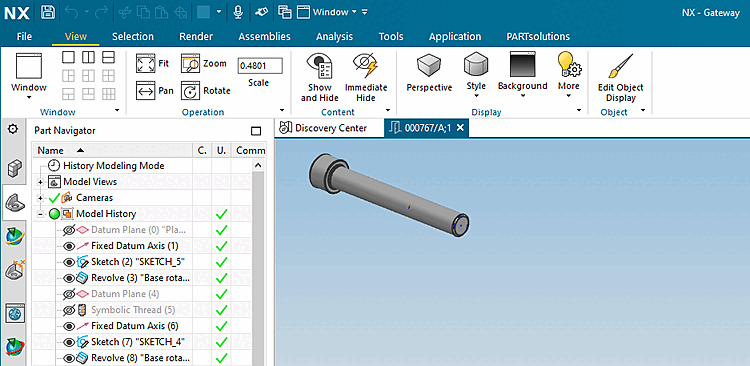

Figura 4.66. Documento in CAD

Se il componente è posizionato correttamente, ma non è visibile nella vista 3D, aprire le impostazioni dei livelli con Ctrl+L e attivare il livello 27. (Gli assiemi vengono posizionati sul livello 27, che per impostazione predefinita non è visibile.)

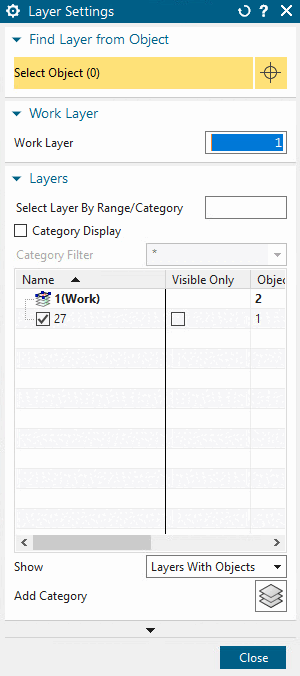

Figura 4.67. Impostazioni del livello

Passa a Teamcenter.

Cerca l'ID dell'elemento.

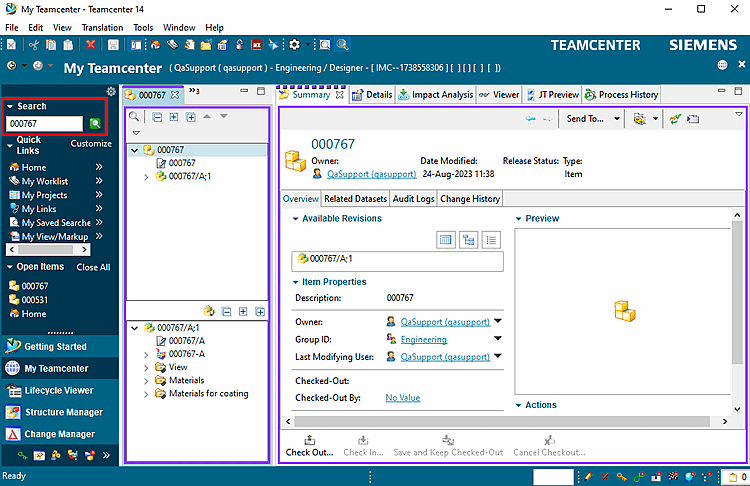

Figura 4.68. Il mio Teamcenter

Verificare se il documento è salvato in Teamcenter^[65] e se è presente nella tabella PLMTABLE2.

Aprire PLMTABLE2 in PARTlinkmanager tramite il menu Strumenti -> Database -> Modifica tabelle aggiuntive.

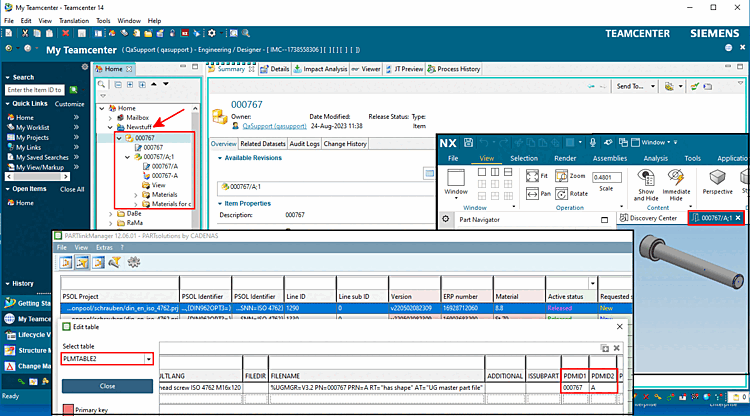

Figura 4.69. Documento in Teamcenter
