4.3.3.3.2. Configurazione minima per l'esportazione
4.3.3.3.2.1. Mappatura tra le voci del file .pax e ifnxteamcenter.cfg
Indietro  Avanti
4.3.3.3.2.1. Mappatura tra le voci del file .pax e ifnxteamcenter.cfg
[Nota]Nota

Questa descrizione di una configurazione minima presuppone l'utilizzo di un semplice modello privo di attributi obbligatori di Teamcenter. Un esempio complesso con attributi obbligatori è disponibile all'indirizzo Sezione 4.3.3.3.4.3, “Proprietà obbligatorie di Teamcenter”.

Il cliente deve specificare quale file pax e quale voce al suo interno vengono utilizzati.

Su questa base è possibile procedere all'assegnazione.

  1. Aprire il file pax utilizzato in un editor e, accanto ad esso, PARTadmin -> ifnxteamcenter.cfg -> blocco "CreationOptions(is3d)".

  2. Usura Nel file di configurazione, ifnxteamcenter.cfg rispettivi valori dal file PAX.

    [Nota]Nota

    La grafia deve corrispondere esattamente a quella presente nel file pax. Prestare attenzione alle maiuscole e alle minuscole! Si consiglia di copiare e incollare!

    Chiave:

    • Nome del modello(isMMDoc)

    • TemplateName(isInchDoc)

    • TC_TemplatePresentationName

    • TC_TemplateApplicationName

    • TC_TargetItemType

    • TC_allowItemAltRep

      [Nota]Nota

      È possibile che la voce manchi. In tal caso verrà utilizzato automaticamente il valore predefinito "false" .

    PARTadmin <-> file .pax

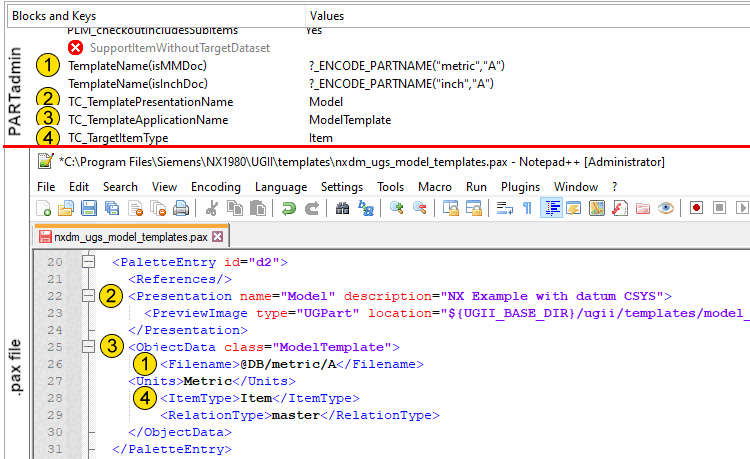

    Figura 4.61. PARTadmin <-> file .pax

    La tabella seguente illustra lo schema:

      PARTadmin -> ifnxteamcenter.cfg -> Blocco PLM -> Chiave Valore nxdm_ugs_model_templates.pax -> TAG (attributo)
    Nome del modello(isMMDoc)

    _ENCODE_PARTNAME("metrica", "A")

    		<nome del file>
    TC_TemplatePresentationNameModello (in questo esempio, il nome di un semplice template)<Presentazione name=...>
    TC_TemplateApplicationNameModello di modello<ObjectData class=...>
    TC_TargetItemTypeArticolo<Tipo di articolo>
    TC_allowItemAltRepFalse (impostazione predefinita)<MostraAltRep>
