Lancez Teamcenter/NX.

Cliquez sur Fichier -> Nouveau -> Élément.

Remarque Pour ce test, utilisez un sous-ensemble fourni par le client.

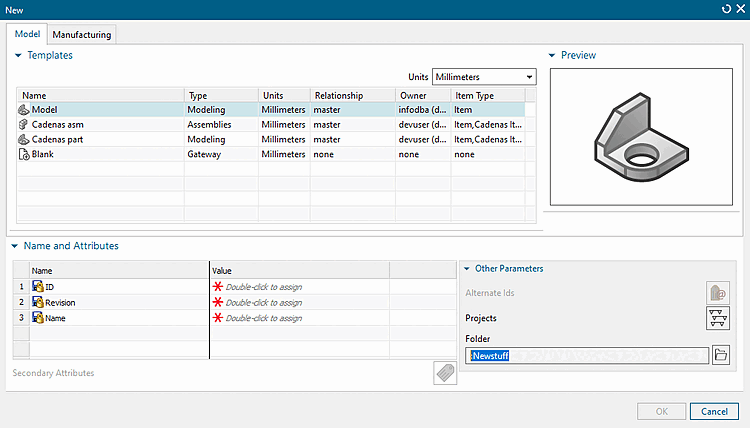

Dans la boîte de dialogue « New », sous l'onglet « Model », dans la section « Templates », sélectionnez un modèle simple (dans cet exemple, « Model »).

NX > Onglet « Modèle »

Lancez PARTdataManager ou 3DFind.it.

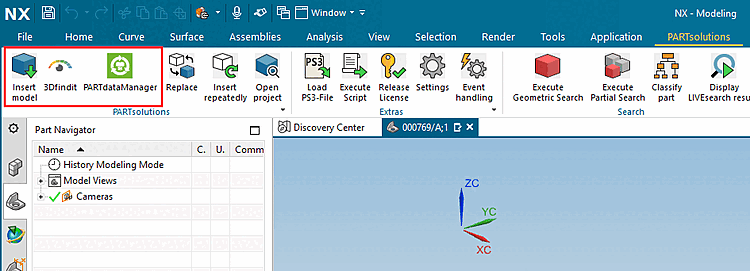

3Dfindit dans NX

Sélectionnez le composant et cliquez sur « Transférer vers CAO ».

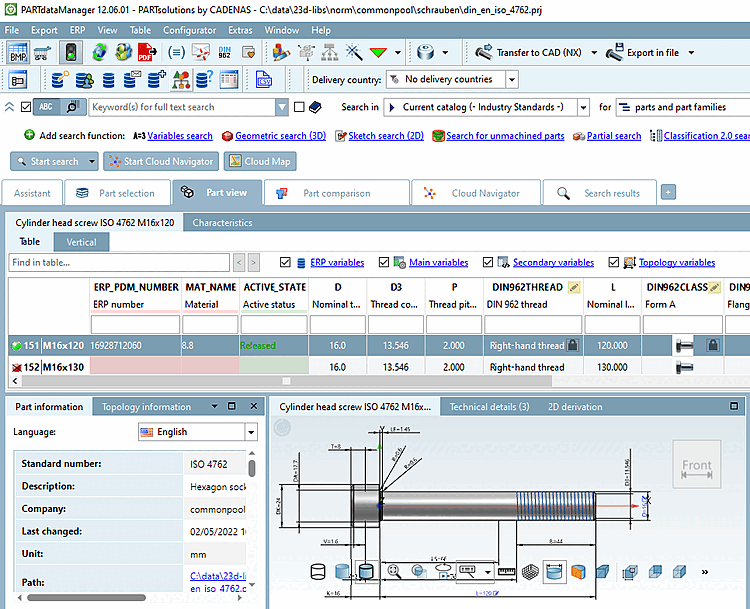

Transférer vers la CAO

-> La vue bascule vers NX.

Placez la pièce dans NX.

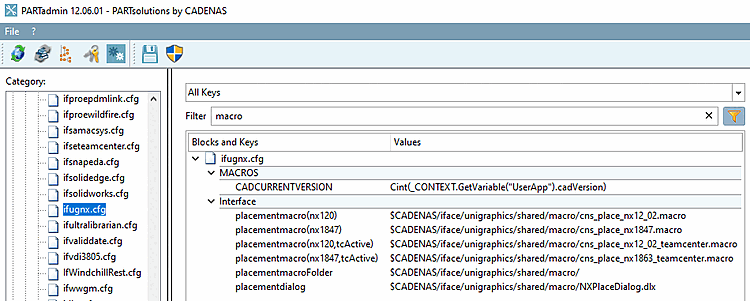

Remarque Pour un placement correct, Macros nécessaires. Les macros sont en dessous de $CADENAS/iface/unigraphics/shared/macro et il doit être ifugnx.cfg > Le bloc [Interface] être spécifié. En cas de problèmes, il peut être nécessaire, dans les environnements clients, de procéder à une adaptation à l'aide de macros spécifiques dépendantes de la version. Clé « placementmacro »

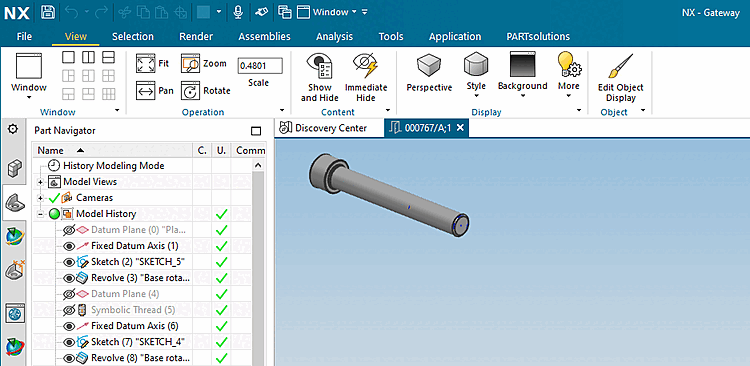

Document CAO

Si le composant est correctement placé mais n'apparaît pas dans la vue 3D, ouvrez les paramètres de calque à l'aide de Ctrl+L et activez le calque 27. (Les assemblages sont placés sur le calque 27, qui n'est pas visible par défaut.)

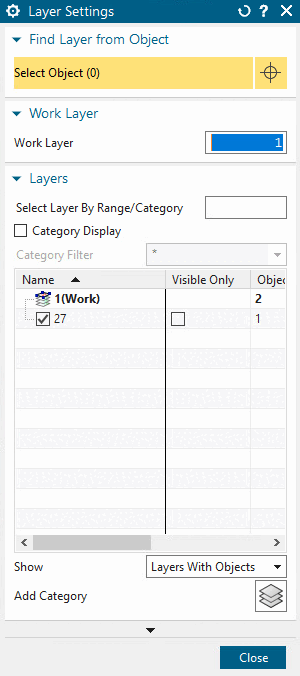

Paramètres de la couche

Accédez à Teamcenter.

Recherchez l'ID de l'élément.

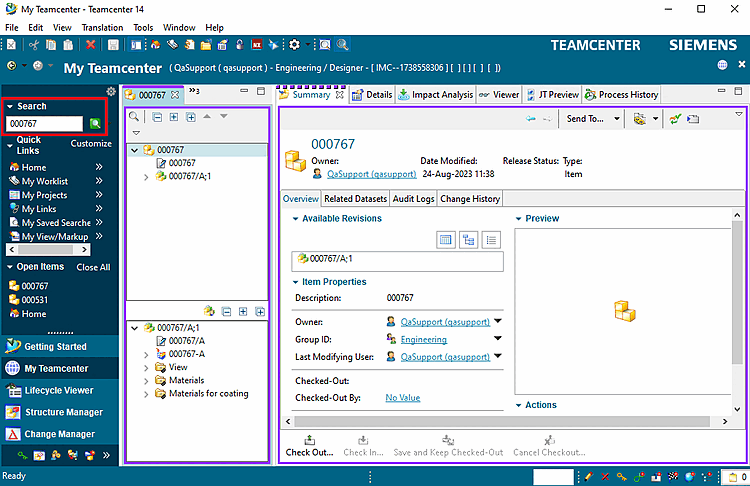

Mon Teamcenter

Vérifiez si le document est enregistré dans Teamcenter^[65] et s'il est répertorié dans PLMTABLE2.

Ouvrez PLMTABLE2 dans PARTlinkmanager via le menu Outils -> Base de données -> Modifier les tables supplémentaires.

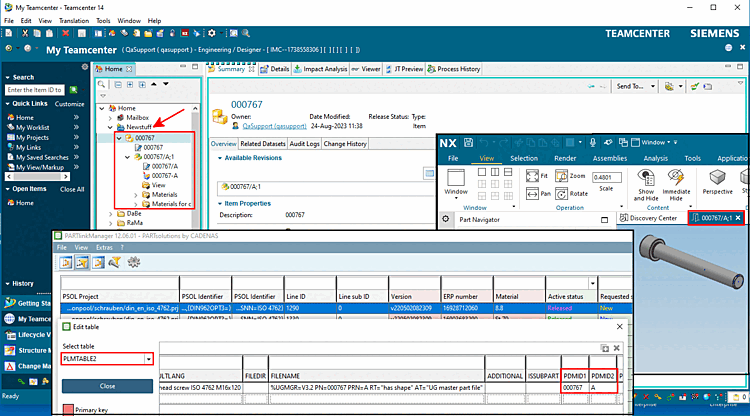

Document dans Teamcenter
