10.4.9.  Dérivé

Dans Dans cette section, vous trouverez des explications sur les options de réglage de Dérivation [Derivation] .

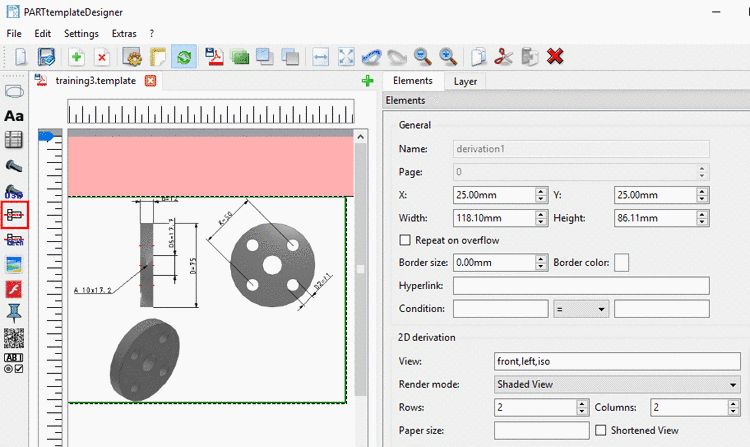

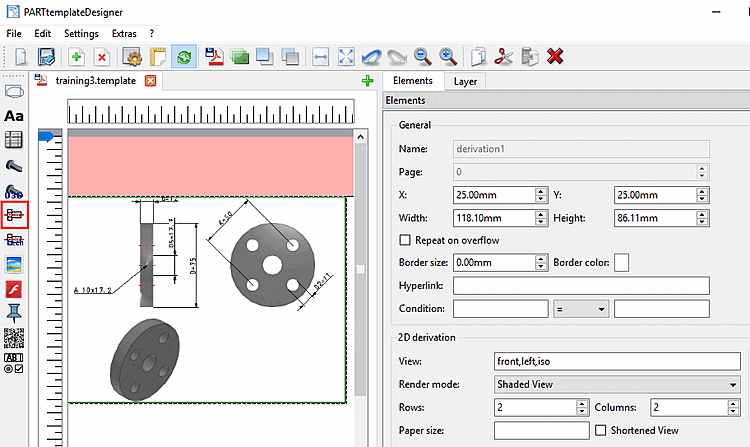

Dérivé [Derivation]

Dérivé [Derivation]

  • Généralités [General]: voir Section 10.4.2, « Paramètres généraux ».

  • Dérivation 2D [2D derivation]:

    • Vue [View]:

      Saisissez les mots-clés des vues à afficher, séparés par des virgules, dans le champ de saisie :

      • left (à gauche)

      • right (droite)

      • top (en haut)

      • bottom (en bas)

      • front (avant)

      • back (à l'arrière

      • iso (isométrique)

      • none (rien)

        [Remarque]Remarque

        Veuillez utiliser le caractère de remplacement"none" pour remplir la structure de tableau choisie (voir paramètre Lignes [Rows], colonnes [Columns] ).

        exemples : Réglage 2 lignes [Rows], 2 colonnes [Columns]

        • fronttop
          rightiso

        • fronttop
          rightnone

      [Remarque]Remarque

      Vous pouvez également saisir le nom d'un modèle DW.

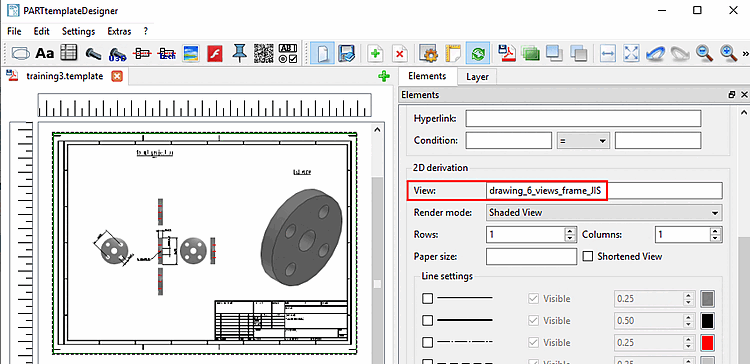

      Exemple : "3 vues + isométrie dans le cadre (DIN)".

      Exemple : "3 vues + isométrie dans le cadre (DIN)".

      Les modèles DW sont disponibles sous $CADENAS_SETUP/layouts/2dderivation Emmagasiné.

      Vous trouverez le nom du modèle dans le bloc [Template] sous la clé "name".

      [Template]
name=drawing_4_views_frame_DIN

      Voir aussi Section 7.11, « Fenêtre d'ancrage "Dérivation 2D" - Créer ses propres vues combinées (*.dw)  ».

    • Mode de rendu [Render mode]:

      • Dérivation 2D (représentation linéaire [Line view] ) :

      • Dérivation 2D(shaded) (lignes + représentation ombrée [Lines + shaded view] ) :

      • Shaded View (vue ombrée [Shaded View] ) :

    • Lignes [Rows] / colonnes [Columns]:

      Exemple : Valeur par défaut 2 lignes [Rows], 2 colonnes [Columns]:

      fronttop
      rightiso

    • Vue raccourcie [Shortened view]:

      La vue raccourcie [Shortened view] est une fonction spéciale pour les catalogues contenant des pièces qui, en raison de leurs proportions, pourraient avoir une mauvaise apparence dans la dérivation 2D. C'est le cas, par exemple, des cylindres très longs. La dérivation 2D [2D derivation] ressemblerait alors plus à une ligne qu'à un cylindre.

      Si l'élément de construction possède une vue raccourcie supplémentaire, l'élément est utilisé.

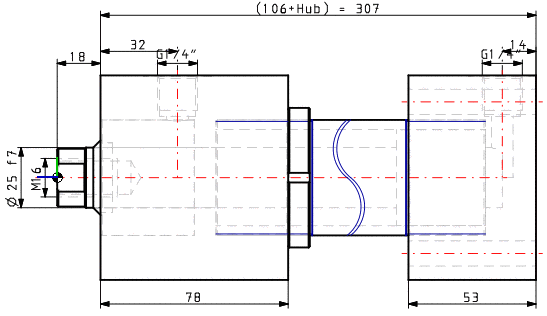

      Exemple : case à cocher Vue raccourcie [Shortened view] activée

      Exemple : case à cocher Vue raccourcie [Shortened view] activée

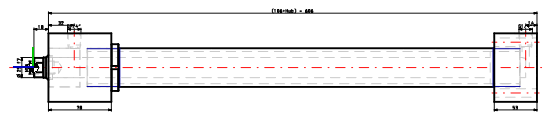

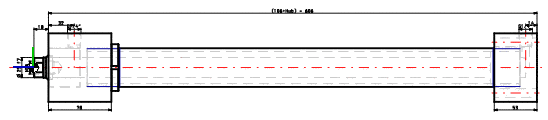

      Exemple : case à cocher Vue raccourcie [Shortened view] désactivée

      Exemple : case à cocher Vue raccourcie [Shortened view] désactivée

      Voir aussi Section 12.2.2.4, «  Taille alternative 2D / Optimiser la vue du dessin sur la feuille  » et Section 5.10.1, «  Dérivée 2D: taille alternative 2D (raccourcie)  ».
