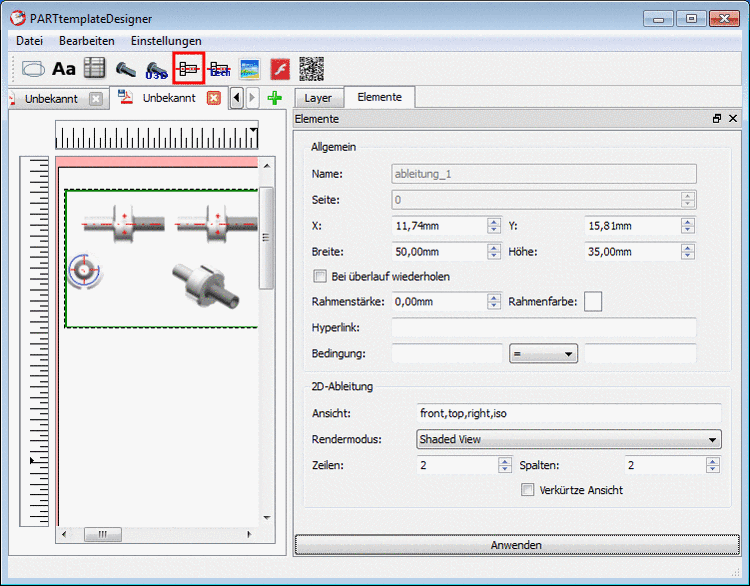

Ansicht [View]:

Tragen Sie für die darzustellenden Ansichten kommasepariert die Schlüsselbegriffe im Eingabefeld ein:

Hinweis Sie können auch den Namen eines DW-Templates eintragen.

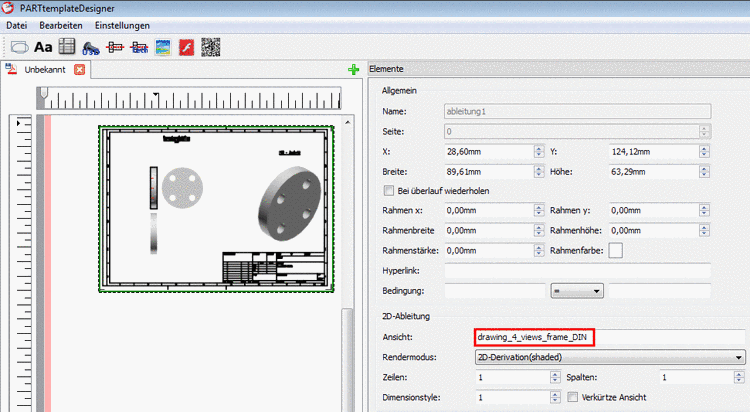

Beispiel: "3 Ansichten + Isometrie im Rahmen (DIN)"

DW-Templates sind unter $CADENAS_SETUP/layouts/2dderivation abgespeichert.

Den Templatenamen finden Sie im Block [Template] unter dem Schlüssel "name".

[Template]
name=drawing_4_views_frame_DIN

Siehe auch Abschnitt 7.11, „Dockingfenster "2D-Ableitung" - Eigene Kombinationsansichten (*.dw) erstellen “.

Rendermodus [Render mode]:

Zeilen [Rows] / Spalten [Columns]:

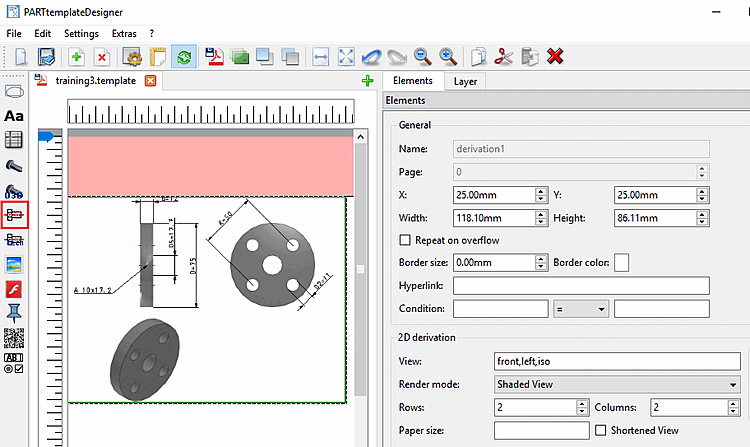

Beispiel: Vorgabe 2 Zeilen [Rows], 2 Spalten [Columns]:

Verkürzte Ansicht [Shortened view]:

Verkürzte Ansicht [Shortened view] ist ein spezielles Feature für Kataloge mit Teilen, die in der 2D-Ableitung aufgrund ihrer Proportionen schlecht aussehen könnten. Das passiert z.B. bei sehr langen Zylindern. Die 2D-Ableitung [2D derivation] würde dann mehr nach einer Linie als nach einem Zylinder aussehen.

Sofern das Bauteil eine zusätzliche verkürzte Ansicht besitzt, wird das Element benützt.

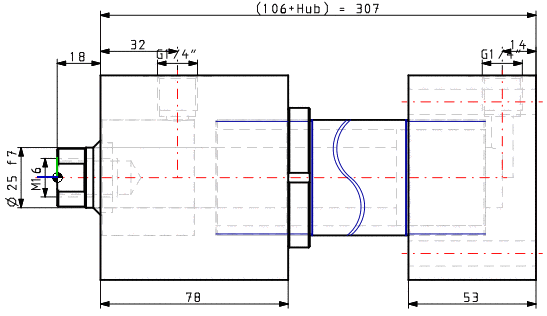

Beispiel: Auswahlkästchen Verkürzte Ansicht [Shortened view] aktiviert

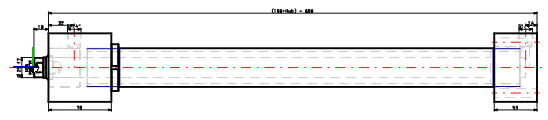

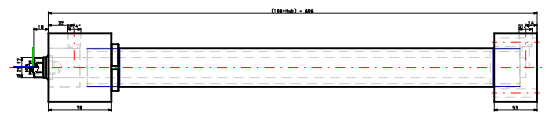

Beispiel: Auswahlkästchen Verkürzte Ansicht [Shortened view] deaktiviert

Siehe auch Abschnitt 7.10.1.2.4, „ Alternative 2D-Größe / Zeichnungsansicht auf Blatt optimieren “ und Abschnitt 5.10.1, „ 2D-Ableitung: Alternative 2D Größe (verkürzt) “.
