10.4.10. Technische Ansicht

In diesem Abschnitt finden Sie Erläuterungen zu den Einstellungsoptionen von Technische Ansicht [Technical view] .

  • Allgemein [General]: Siehe Abschnitt 10.4.2, „Allgemeine Einstellungen“.

    [Hinweis]Hinweis

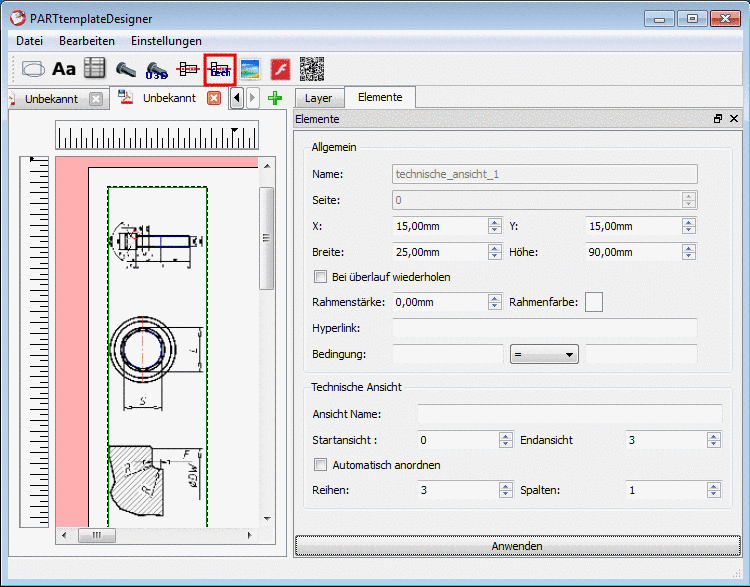

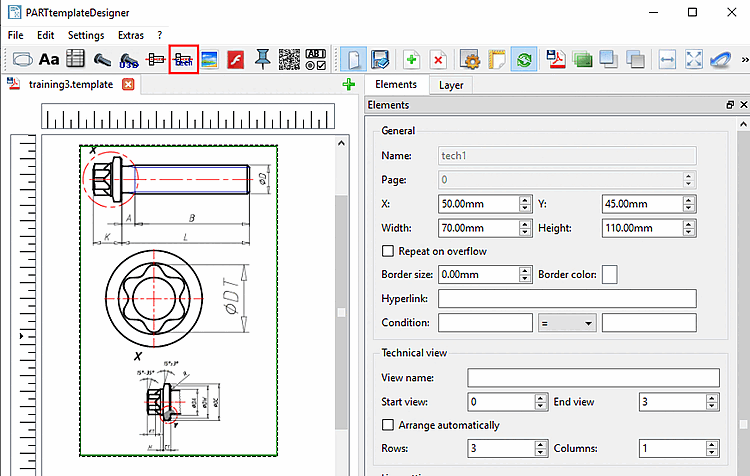

    Über die zur Verfügung stehende Breite [Width] oder Höhe [Height] steuern Sie indirekt den Abstand zwischen den einzelnen Ableitungen (vgl. Abb. oben).

  • Technische Ansicht [Technical view]:

    • Ansicht Name [View name]:

      Die Ansicht namentlich anzugeben ist meist nicht empfehlenswert, da der Name bei den einzelnen Bauteilen verschieden sein kann.

      Geben Sie die Technischen Ansichten besser als numerische Auflistung an.

      0,1,2,etc.

      [Hinweis]Hinweis

      Die Zählung beginnt mit 0.

      [Hinweis]Hinweis

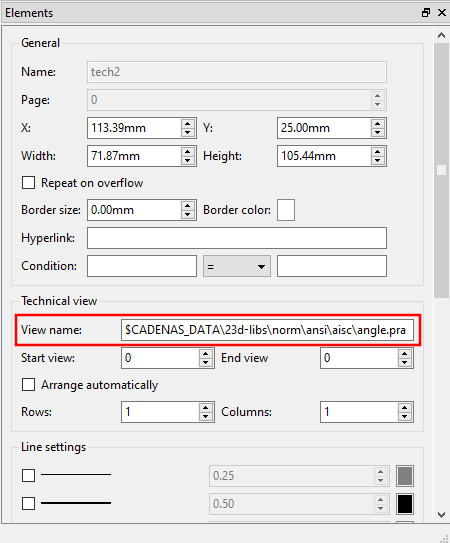

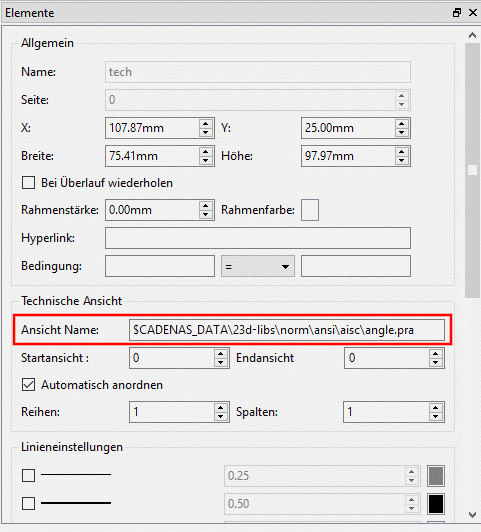

      Bei manchen Assistenten müssen technische Ansichten (*.pra,*.2db, etc.) eingebunden werden, die nicht im Projekt definiert sind. Tragen Sie in so einem Fall direkt den Pfad ein.

    • Startansicht [Start view] / Endansicht [End view]:

      Alternativ können Sie auch einen Bereich angeben. Wählen Sie den Wert für Endansicht [End view] groß genug, damit die Technischen Ansichten in jedem Fall dargestellt werden können.

    • Automatisch anordnen [Arrange automatically]:

      Die automatische Anordnung folgt dieser Logik:

      • 1 Ansicht: 1 Zeile, 1 Spalte

      • 2 Ansichten: 1 Zeile, 2 Spalten

      • 3 Ansichten: 2 Zeilen, 2 Spalten

      • 4 Ansichten: 2 Zeilen, 2 Spalten

      • 5 Ansichten 3 Zeilen, 3 Spalten

      • etc.

      Wenn die Option deaktiviert ist, wird die Einstellung unter Reihen [Rows] / Spalten [Columns] verwendet.

    • Reihen [Rows] / Spalten [Columns]: Geben Sie die Anordnung explizit an.
