10.4.9.  Derivazione

In In questa sezione troverai spiegazioni delle opzioni di impostazione di Derivazione [Derivation] .

Derivazione [Derivation]

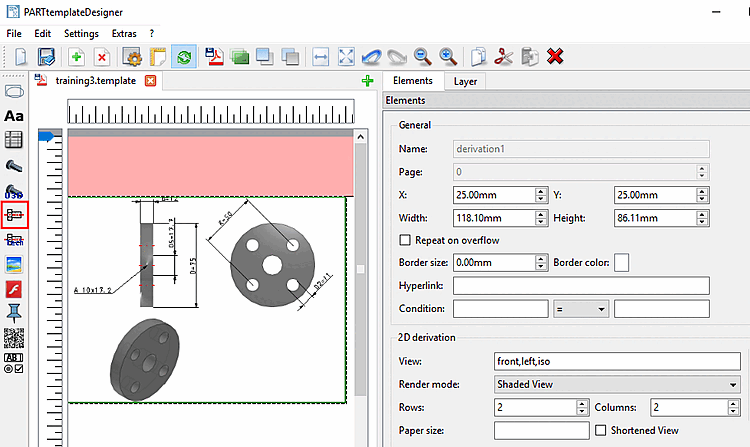

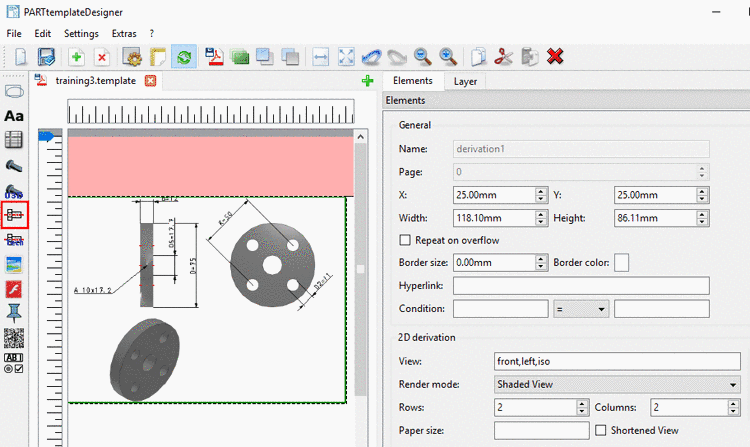

Figura 10.74.  Derivazione [Derivation]

  • Sezione 10.4.2, “Impostazioni generali”G enerale [General]: Vedere .

  • Derivazione 2D [2D derivation]:

    • Vista [View]:

      Inserire le parole chiave delle visualizzazioni da visualizzare nel campo di immissione, separate da virgole:

      • sinistra (sinistra)

      • destra (destra)

      • in alto (sopra)

      • fondo (sotto)

      • anteriore (anteriore)

      • indietro (indietro

      • iso (isometrico)

      • nessuno (niente)

        [Nota]Nota

        Utilizzare il segnaposto"nessuno" per riempire la struttura della tabella selezionata (vedere l'impostazione Righe [Rows], Colonne [Columns] ).

        Esempi: Impostazione di 2 righe [Rows], 2 colonne [Columns]

        • frontetop
          dirittoiso

        • frontetop
          dirittonessuno

      [Nota]Nota

      È anche possibile inserire il nome di un modello DW.

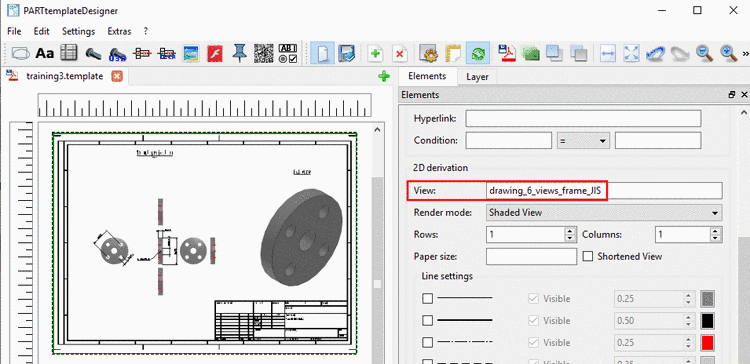

      Esempio: "3 viste + isometria in cornice (DIN)".

      Figura 10.75. Esempio: "3 viste + isometria in cornice (DIN)".

      I modelli DW sono disponibili in $CADENAS_SETUP/layouts/2dderivation Memorizzato.

      Il nome del modello si trova nel blocco [Template] sotto la chiave "name".

      [Template]
name=drawing_4_views_frame_DIN

      Vedere anche Sezione 7.11, “Finestra di aggancio "derivazione 2D" - Creazione di viste combinate personalizzate (*.dw) ”.

    • Modalità di rendering [Render mode]:

      • Derivazione 2D (rappresentazione a linee [Line view] ):

      • Derivazione 2D (ombreggiata) (linee + visualizzazione ombreggiata [Lines + shaded view] ):

      • Shaded View ( [Shaded View] vista ombreggiata ):

    • Righe [Rows] / Colonne [Columns]:

      Esempio: Default 2 righe [Rows], 2 colonne [Columns]:

      frontetop
      dirittoiso

    • Visione abbreviata [Shortened view]:

      La vista accorciata [Shortened view] è una funzione speciale per i cataloghi con parti che, a causa delle loro proporzioni, potrebbero apparire male nella derivazione 2D. Ciò accade, ad esempio, con cilindri molto lunghi. In questo caso, la derivazione 2D [2D derivation] assomiglierebbe più a una linea che a un cilindro.

      Se il componente ha una vista accorciata aggiuntiva, viene utilizzato l'elemento.

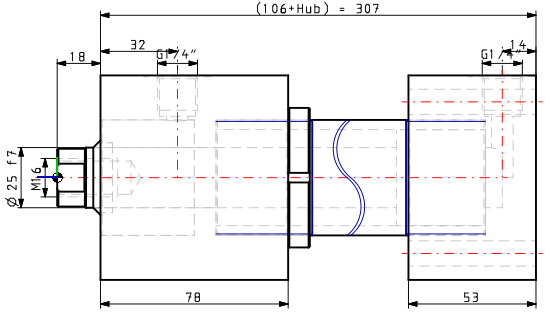

      Esempio: casella di controllo Vista abbreviata [Shortened view] attivata

      Figura 10.76. Esempio: casella di controllo Vista abbreviata [Shortened view] attivata

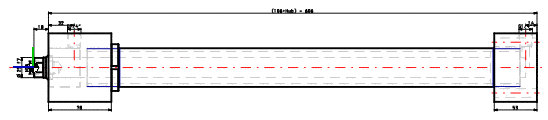

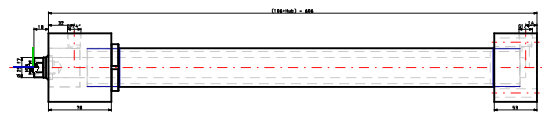

      Esempio: casella di controllo Vista abbreviata [Shortened view] disattivata

      Figura 10.77. Esempio: casella di controllo Vista abbreviata [Shortened view] disattivata

      Vedere anche Sezione 12.2.2.4, “ Ottimizzare dimensioni 2D alternative / vista del disegno sul foglio ” e Sezione 5.10.1, “ Derivazione 2D: Dimensione alternativa 2D (abbreviata) ”.
