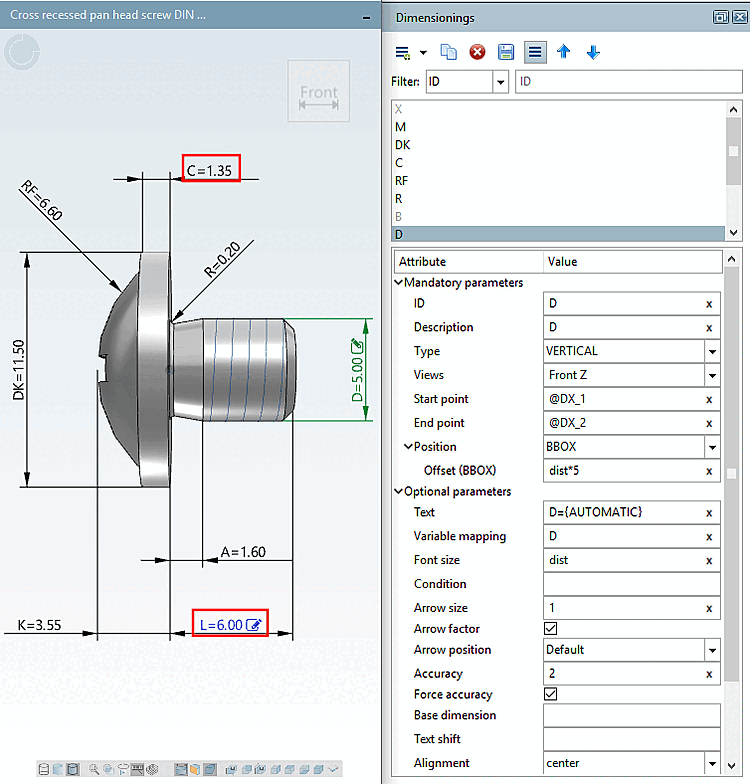

Texte [Text]

Valeur par défaut : {AUTOMATIC}

Mappage des variables [Variable mapping]

Par défaut, aucune entrée.

Hauteur des caractères [Font height]

Valeur par défaut : 3.5

Condition

Par défaut, aucune entrée

Taille de la flèche [Arrow size]

Par défaut, aucune entrée

Facteur de flèche [Arrow factor]

Par défaut, aucune entrée

Côté flèche [Arrow position]

Précision [Accuracy]

Valeur par défaut : 1

Forcer les décimales [Force accuracy]:

Activez cette option pour une représentation cohérente des décimales dans la vue 3D. Les zéros sont alors également affichés aux derniers chiffres.

Dimension de base [Base dimension]

Si vous saisissez un ID d'un élément de cotation sous Dimension de base [Base dimension], la valeur indiquée sous Position -> Cote d'écartement ne se réfère pas à la bounding box, respectivement à l'élément, mais à l'élément de cotation indiqué.

Les éléments du premier "niveau de distance" d'une chaîne de dimensions n'ont pas d'entrée sous Dimension de base [Base dimension], mais se réfèrent à BBOX ou ELEMENT.

Remarque Pour pouvoir travailler avec l'option Dimension de base [Base dimension], il faut impérativement indiquer l' ID pour les cotes utilisées à cet effet. Celui-ci sera saisi dans le champ comme dimension de base [Base dimension] pour une cote suivante. La première dimension de la chaîne n'a pas d'entrée ici. Le champ ID d'une mesure est synonyme d'identifiant. L'indication ici doit donc être absolument unique ! La dimension de base [Base dimension] doit être placée avantla cote en cours d'édition dans la liste des ID des cotes. Veillez à ce que toutes les dimensions puissent être générées.

L'exemple suivant illustre le contexte:

DIM1 et DIM2 n'ont pas de dimension de base définie. Ils ont la même distance par rapport à la bounding box, car les mêmes paramètres sont définis sous Position.

DIM3 et DIM4 ont toutes les deux "DIM1" comme dimension de base, la distance ne se réfère donc pas à la Bounding Box, mais la valeur réglée sous Position -> Distance s'additionne à la distance de "DIM1". DIM2" aurait tout aussi bien pu être défini comme dimension de base avec le même effet.

DIM5 a pour dimension de base DIM3. La distance réglée ne se réfère donc pas ici non plus à la bounding box, mais s'ajoute à la distance de DIM3.

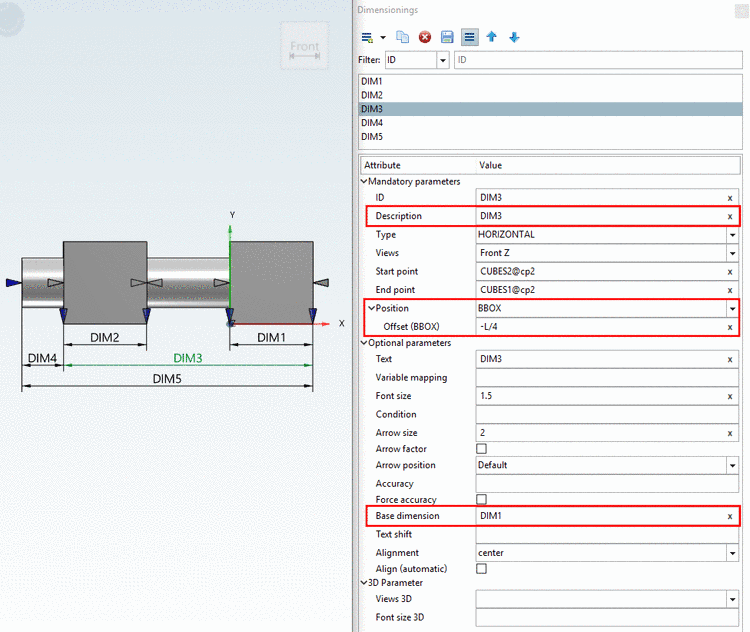

On voit ici dans l'exemple que la mesure de distance "DIM3" se réfère à la "dimension de base" "DIM1".

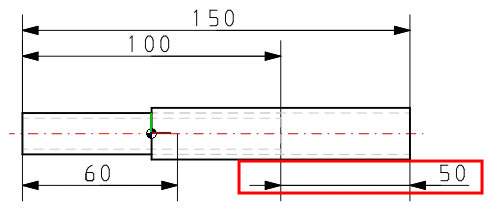

Déplacement du texte [Text shift] (sur la flèche de cote)

Remarque Cette option n'est disponible que pour le type de cote HORIZONTALE [HORIZONTAL].

L'expression détermine le déplacement horizontal du texte de la cote à partir du centre.

Alignement [Alignment]

Remarque Cette option n'est disponible que pour les types de cotation HORIZONTALE [HORIZONTAL], VERTICALE [VERTICAL] et PARALLELE [PARALLEL].

Aligner les flèches de cotation / Positionner le texte de cotation

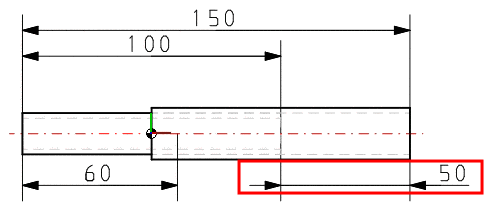

Exemple

Sélectionnez l'une des valeurs suivantes dans la zone de liste :

Alignement (automatique) [Align (automatic)]
