Testo [Text]

Valore predefinito: {AUTOMATICO}

Mappatura delle variabili [Variable mapping]

Nessuna voce per impostazione predefinita.

Altezza del carattere [Font height]

Valore predefinito: 3,5

Condizione [Condition]

Nessuna voce per impostazione predefinita

Dimensione della freccia [Arrow size]

Nessuna voce per impostazione predefinita

Fattore freccia [Arrow factor]

Nessuna voce per impostazione predefinita

Lato freccia [Arrow position]

Precisione [Accuracy]

Valore predefinito: 1

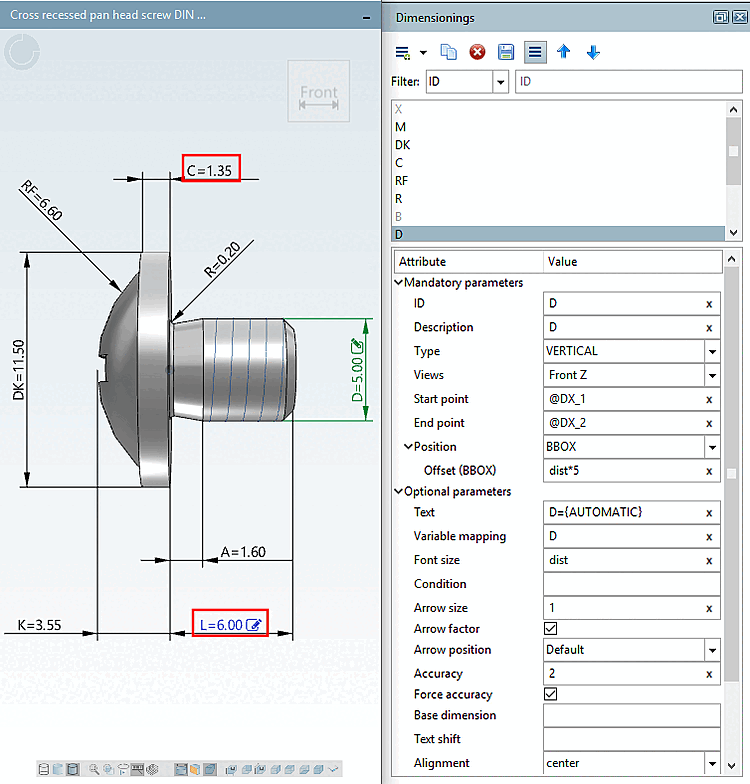

Forza le cifre decimali [Force accuracy]:

Attivare questa opzione per una visualizzazione coerente dei decimali nella vista 3D. Gli zeri vengono visualizzati anche sulle ultime cifre.

Figura 7.1283.

Dimensione di base [Base dimension]

Se si inserisce l' ID di un elemento di quotatura in Quota base [Base dimension], il valore specificato in Posizione [Position] -> Quota distanza non si riferisce al rettangolo di selezione o all'elemento, ma all'elemento di quotatura specificato.

Gli elementi del primo "livello di distanza" di una catena di dimensioni non hanno una voce sotto la dimensione di base [Base dimension], ma fanno riferimento a BBOX o ELEMENT.

Nota Per poter lavorare con l'opzione quota base [Base dimension], assicurarsi di inserire l' ID delle quote utilizzate a questo scopo. Questo viene inserito nel campo come quota base [Base dimension] per una successiva quotatura. La prima quota della catena non viene inserita in questo campo. Il campo ID di una dimensione sta per identificatore. Le informazioni qui contenute devono quindi essere assolutamente uniche! La quota base [Base dimension] deve comparire primadella quota attualmente modificata nell' elenco delle quote ID. Assicurarsi che tutte le dimensioni possano essere create.

L'esempio seguente spiega le relazioni:

DIM1 e DIM2 non hanno alcuna dimensione di base impostata. Hanno la stessa distanza dal rettangolo di selezione perché sono impostate le stesse impostazioni in Posizione.

DIM3 e DIM4 hanno entrambi "DIM1" come quota di base, quindi la quota di distanza per questi due elementi non si riferisce al rettangolo di selezione, ma il valore impostato in Posizione [Position] -> Quota di distanza viene aggiunto alla quota di distanza di "DIM1". Anche "DIM2" potrebbe essere impostata come quota di base, con lo stesso effetto.

DIM5 ha DIM3 come dimensione di base. Pertanto, anche in questo caso la dimensione della distanza impostata non si riferisce al rettangolo di selezione, ma viene aggiunta alla dimensione della distanza di DIM3.

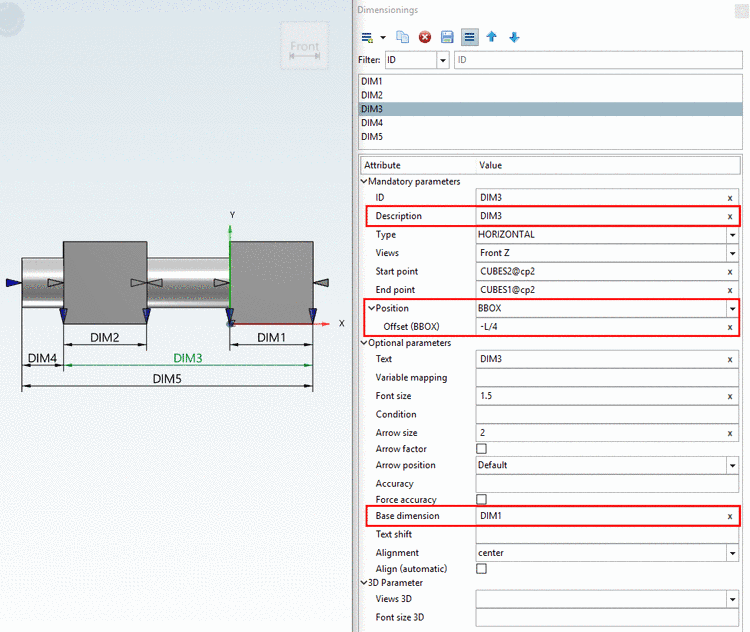

Figura 7.1284. L'esempio mostra che la quota di distanza "DIM3" si riferisce alla "quota base" "DIM1".

Spostamento del testo [Text shift] (sulla freccia della dimensione)

Nota Questa opzione è disponibile solo per il tipo di quotatura ORIZZONTALE [HORIZONTAL].

L'espressione determina lo spostamento orizzontale del testo della quota rispetto al punto centrale.

Allineamento [Alignment]

Nota Questa opzione è disponibile solo per i tipi di quotatura ORIZZONTALE [HORIZONTAL], VERTICALE [VERTICAL] e PARALLELA [PARALLEL].

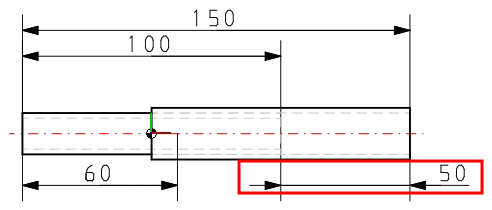

Allineare le frecce di quota / posizionare il testo della quota

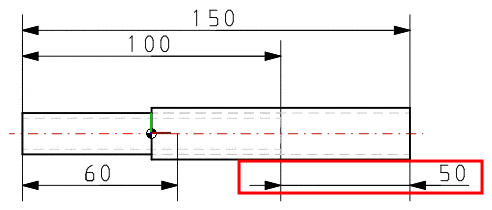

Figura 7.1285. Esempio

Selezionare uno dei seguenti valori dalla casella di riepilogo:

Allineamento (automatico) [Align (automatic)]
