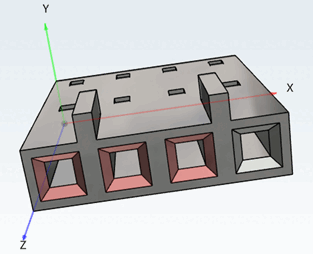

Exemple : recherche d'une fiche

Une combinaison de surfaces planes de connexions est sélectionnée.

Sélections

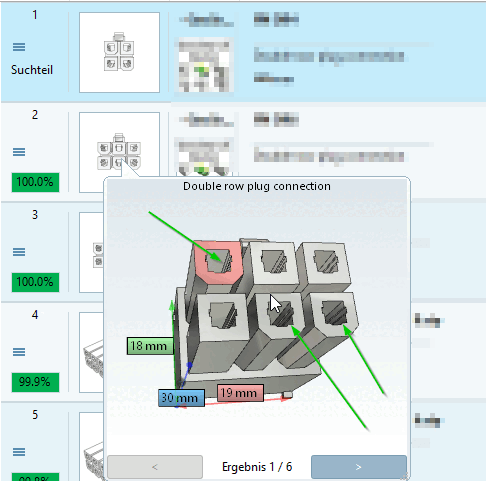

Résultat : Les pièces qui ont plus de 3 connexions au total sont également trouvées. La relation des fonctions entre elles est la même que pour la pièce de recherche.

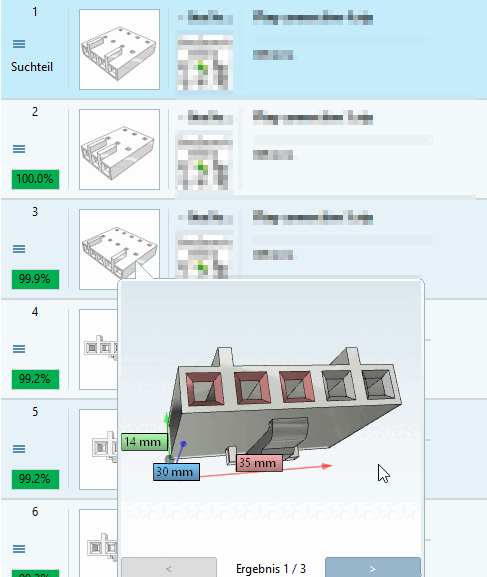

Résultat

Recherche d'un visage de connecteur, y compris les contours intérieurs [Inner contours] (le nombre de contours intérieurs doit être identique dans la partie recherche et la partie résultat) :

Sélection

En fonction de la précision [Accuracy] choisie, le résultat peut éventuellement contenir des formes similaires.

Résultat

Exemple : sélection de la surface supérieure pour une bride avec plusieurs trous.

Sélection de la surface supérieure

Pour saisir le modèle de trous, l'option Contours intérieurs [Inner contours] doit être activée. Avec cette procédure, le type de trou (par ex. conique) et la profondeur du trou (longueur de l'élément) restent ouverts.

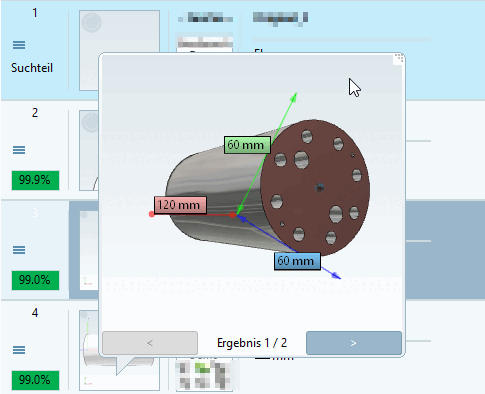

Résultat

Vous pouvez également sélectionner directement les trous.

Sélection

Dans ce cas, en plus du motif de perforation, la profondeur et le type de perforation (par ex. conique) sont également définis, de sorte que des résultats plus spécifiques apparaissent.

Résultat

Exemple 1 :

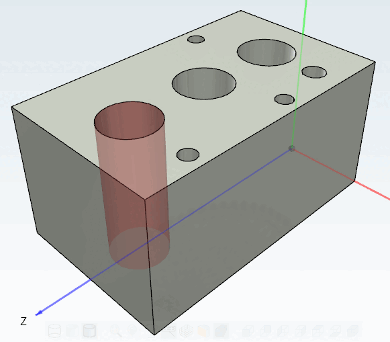

Sur la base d'un trou, il est possible de rechercher une vis ou un foret approprié.

Sélection

Dans cet exemple, la fonction apparaît dans des parties très différentes.

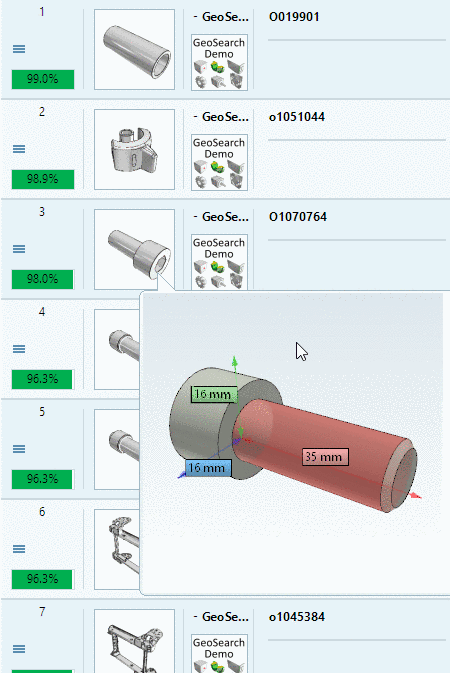

Résultats

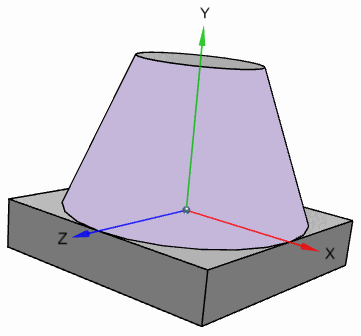

Exemple 2 :

Partie recherche

Résultat

Le site

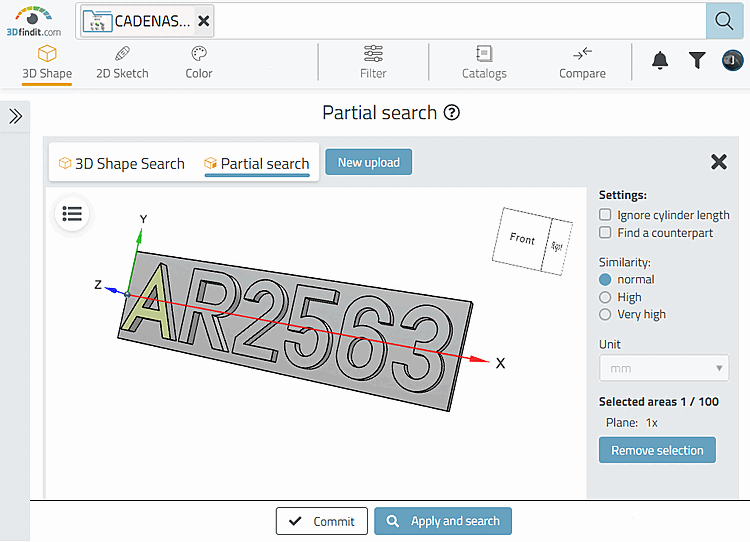

Vous pouvez rechercher des lettres, des chiffres ou tout autre signe en relief sur une pièce.

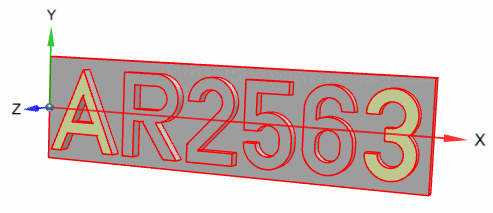

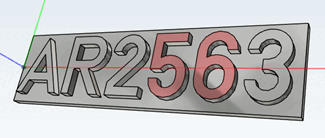

Exemple : recherche de la suite de chiffres "5 6".

Sélection

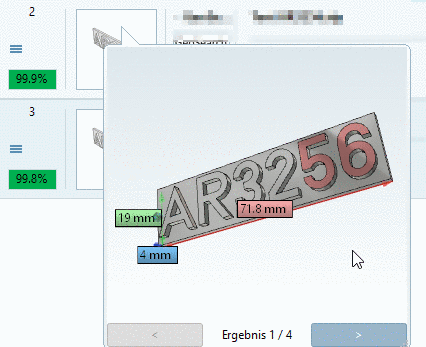

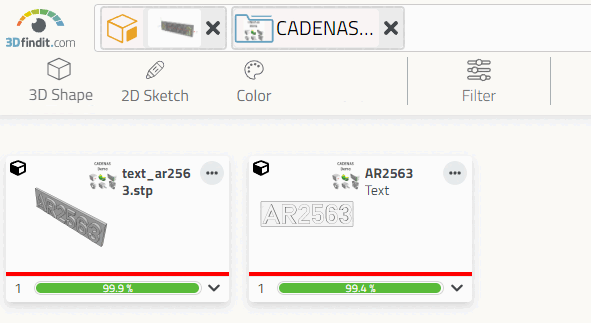

Les résultats de recherche peuvent contenir la combinaison de "5 6" à différentes positions. Toutefois, la position de "5" et de "6" l'un par rapport à l'autre doit être exactement la même.

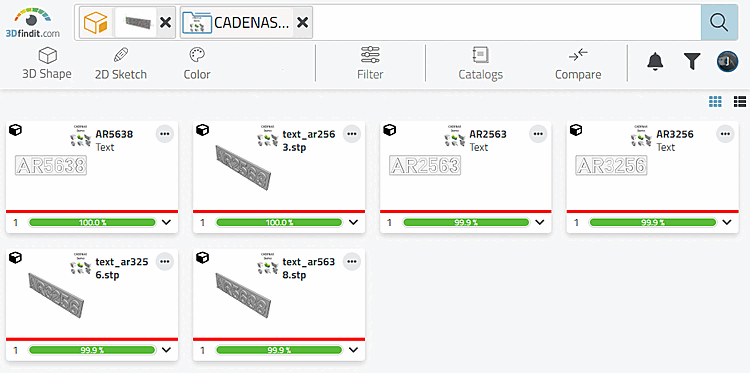

Résultat

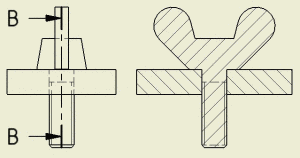

Par exemple, si l'on recherche une contrepartie adaptée à un trou ou à une broche, il peut être préférable de ne pas inclure l'attribut "longueur" pour la recherche.

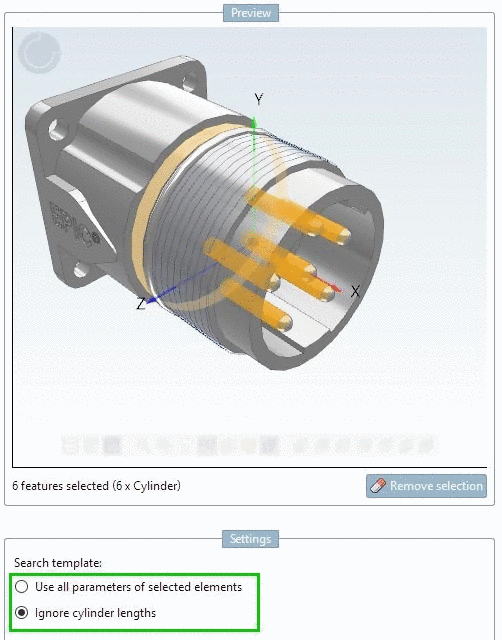

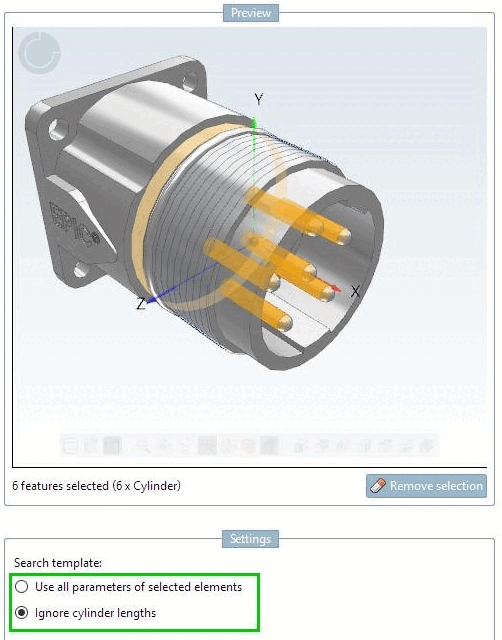

Dans un tel cas, utilisez le modèle de recherche Ignorer les longueurs de cylindre [Ignore cylinder lengths].

exemple :

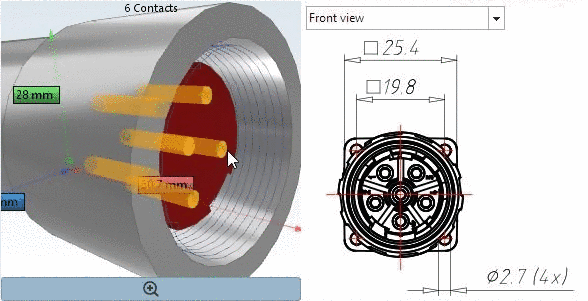

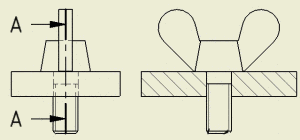

Si vous cherchez une douille pour une fiche, vous marquerez les broches. Mais la longueur du trou dans la douille pourrait être différente. Activez l'option Ignorer les longueurs de cylindre [Ignore cylinder lengths].

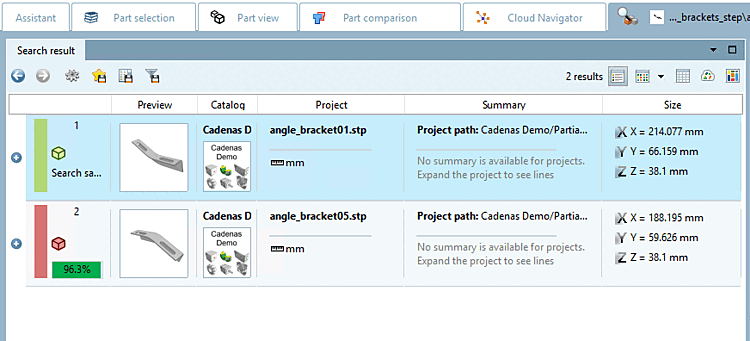

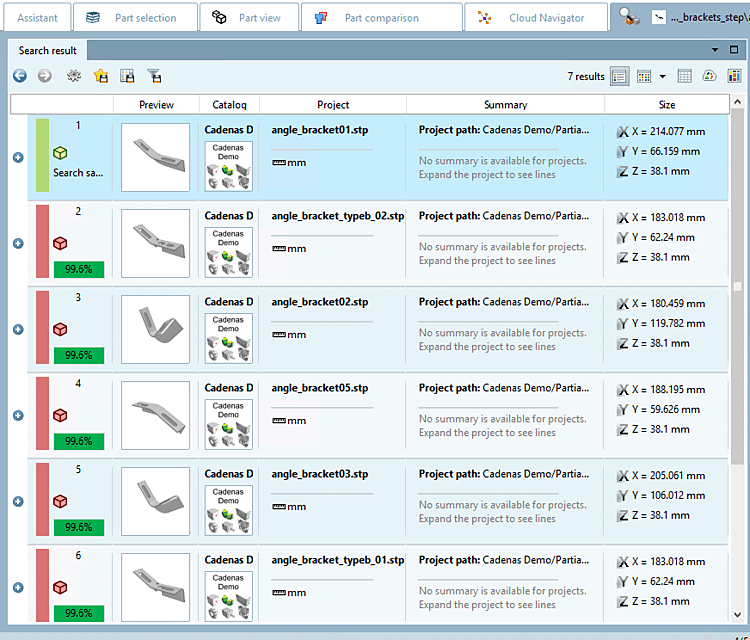

Des dispositions géométriques spéciales entrent dans l'évaluation de la similitude des résultats de recherche.

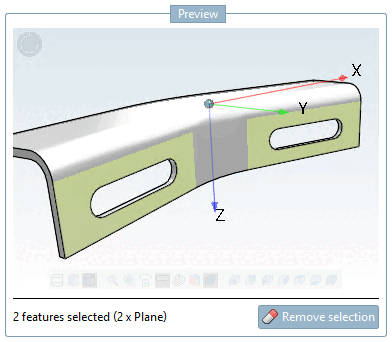

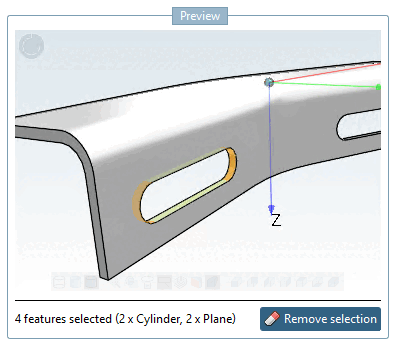

Remarque L'angle est-il important ? Ensuite, marquez 2 surfaces qui incluent l'angle. La caractéristique des trous oblongs est-elle la plus importante ? Alors ne cochez que celle-ci. Le pourcentage de similarité géométrique reflétera cette différence.
