Esempio: ricerca di una spina

Viene selezionata una combinazione di superfici piane di connessioni.

Figura 3.313. Selezioni

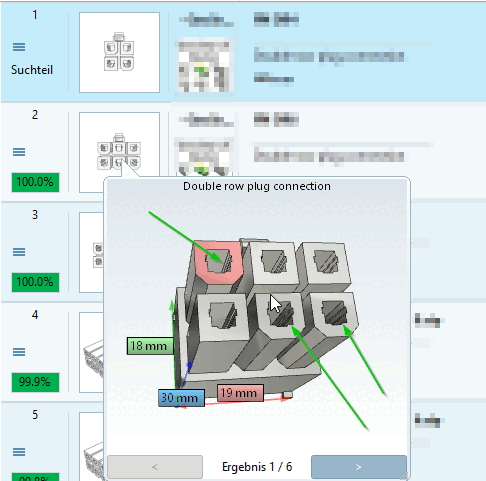

Risultato: vengono trovate anche le parti che hanno più di 3 connessioni in totale. La relazione tra le caratteristiche è la stessa della parte di ricerca.

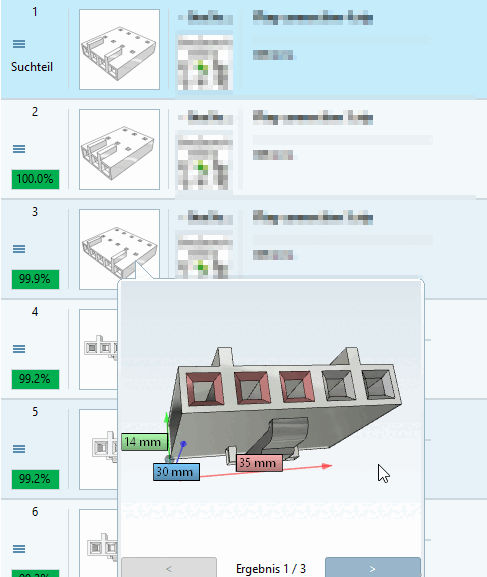

Figura 3.314. Risultato

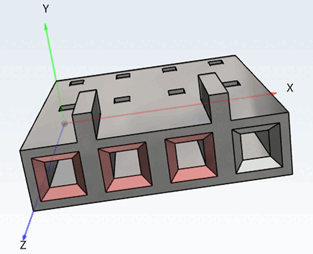

Ricerca di una faccia del connettore con contorni interni [Inner contours] (il numero di contorni interni deve essere identico nella parte di ricerca e nella parte di risultato):

Figura 3.315. Selezione

A seconda del set di precisione [Accuracy], il risultato può contenere anche forme simili.

Figura 3.316. Risultato

Esempio: selezione della superficie superiore di una flangia con diversi fori.

Figura 3.317. Selezione della superficie superiore

Per catturare il modello di foro, è necessario attivare l'opzione Contorni interni [Inner contours]. Con questa procedura, il tipo di foro (ad esempio, conico) e la profondità del foro (lunghezza del componente) rimangono aperti.

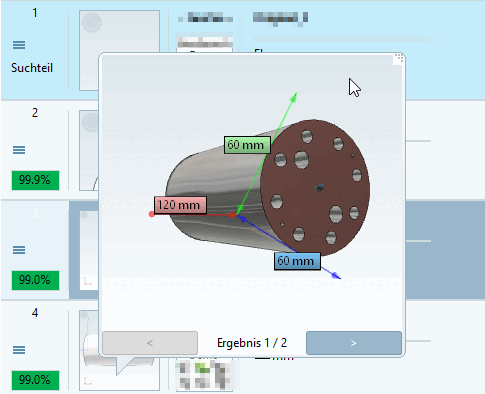

Figura 3.318. Risultato

In alternativa, è possibile selezionare direttamente i fori.

Figura 3.319. Selezione

In questo caso, oltre al modello di foro, vengono definiti anche la profondità e il tipo di foro (ad esempio, conico), in modo da ottenere risultati più specifici.

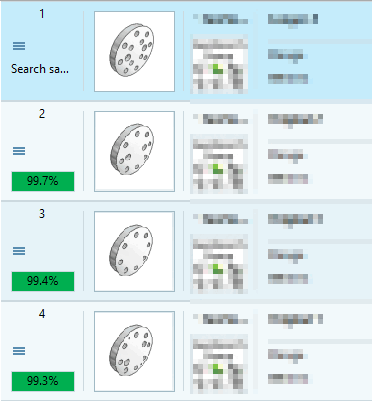

Figura 3.320. Risultato

Esempio 1:

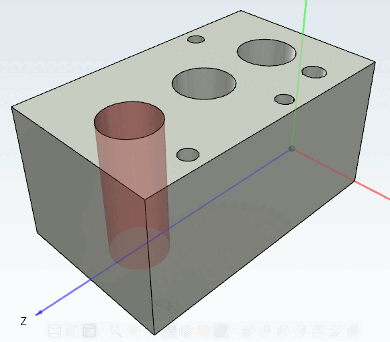

È possibile cercare una vite o una punta adatta sulla base di un foro.

Figura 3.321. Selezione

In questo esempio, la caratteristica si presenta in parti molto diverse.

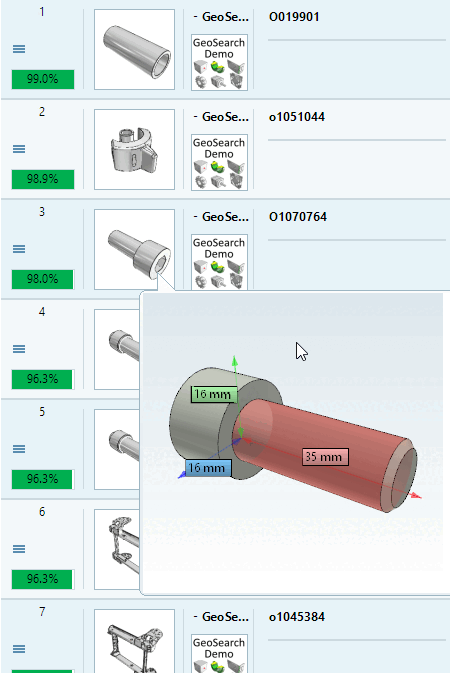

Figura 3.322. Risultati

Esempio 2:

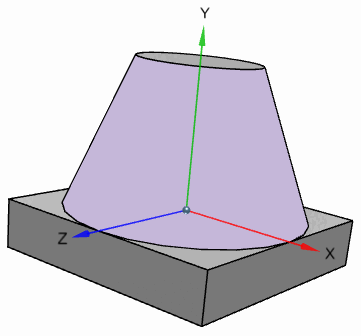

Figura 3.323. Parte di ricerca

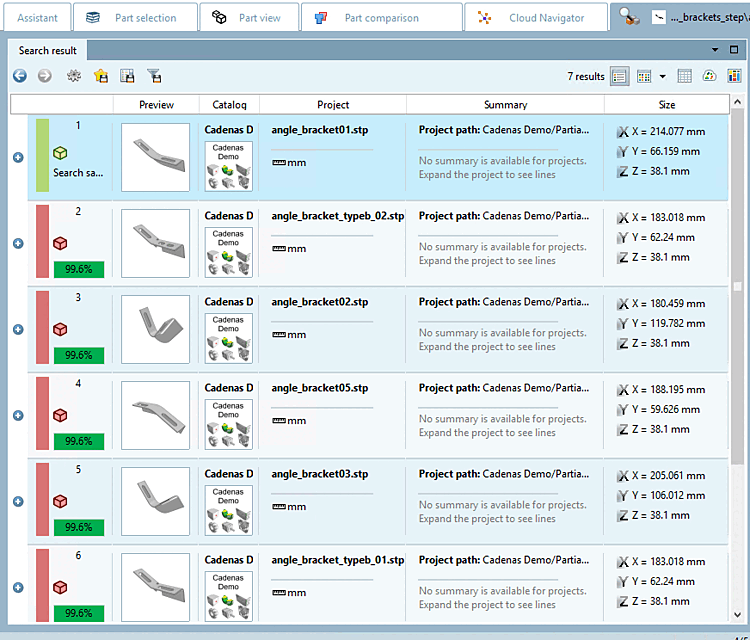

Figura 3.324. Risultato

Il

È possibile cercare lettere, numeri o qualsiasi carattere in rilievo su un pezzo.

Esempio: cercare la sequenza di numeri "5 6".

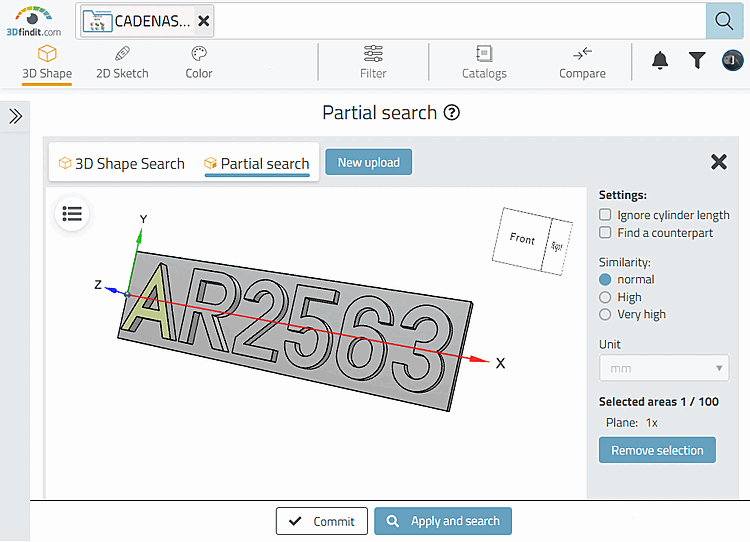

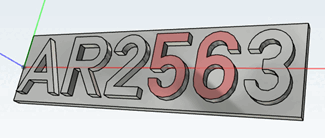

Figura 3.329. Selezione

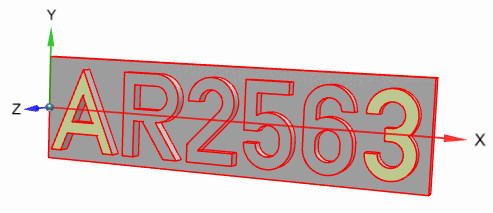

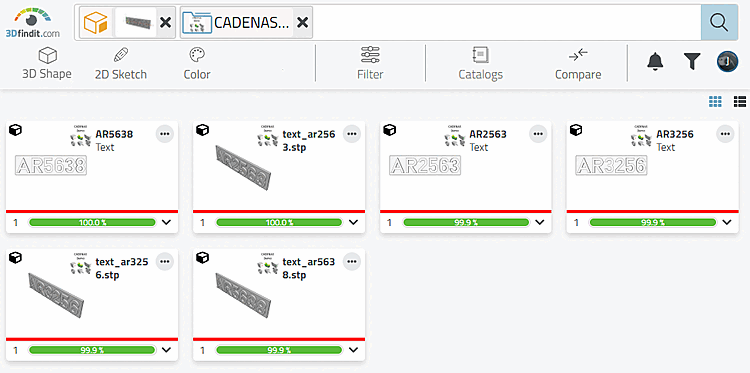

I risultati della ricerca possono contenere la combinazione "5 6" in posizioni diverse. Tuttavia, la posizione di "5" e "6" deve essere esattamente la stessa.

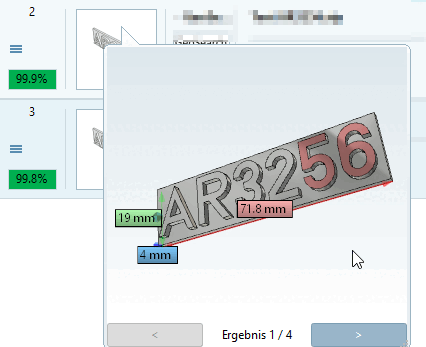

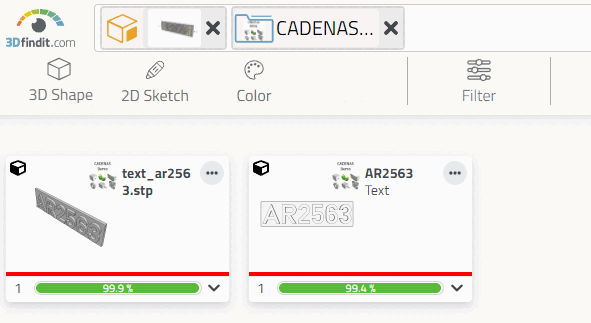

Figura 3.330. Risultato

Se, ad esempio, si cerca una controparte corrispondente a un foro o a un perno, può essere vantaggioso non includere l'attributo "lunghezza" nella ricerca.

In questo caso, utilizzare il modello di ricerca Ignora lunghezza cilindri [Ignore cylinder lengths].

Esempio:

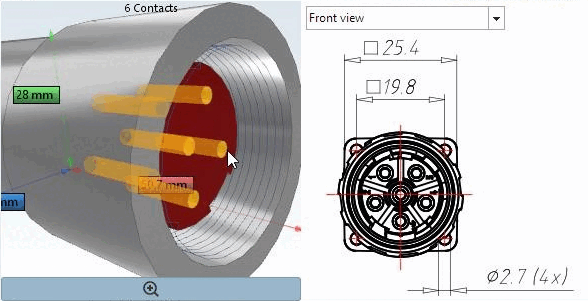

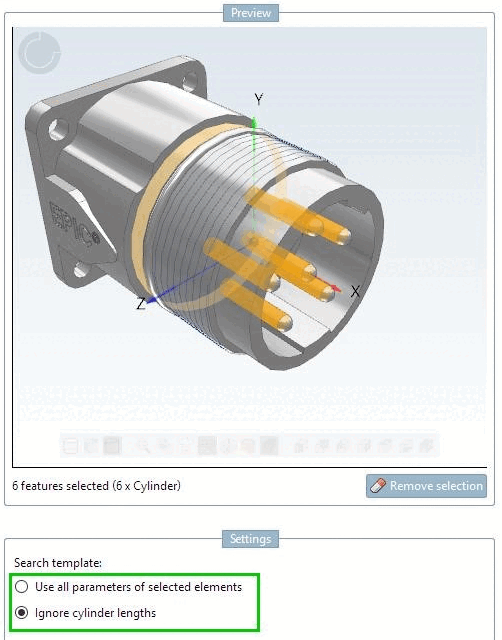

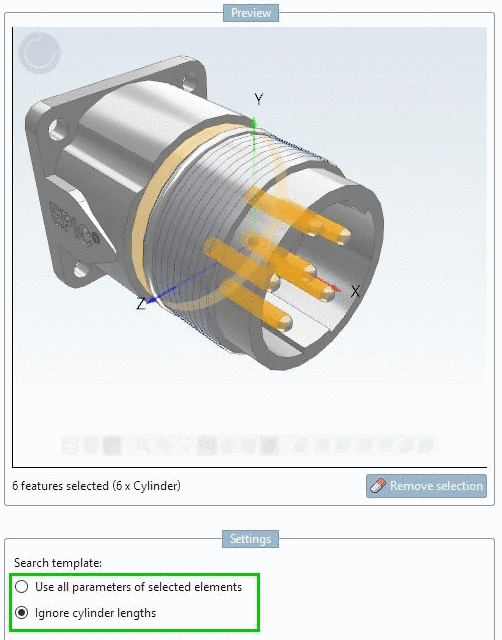

Se si cerca una presa per una spina, si segnano i pin, ma la lunghezza del foro nella presa potrebbe essere diversa. Impostare l'opzione Ignora lunghezza cilindri [Ignore cylinder lengths].

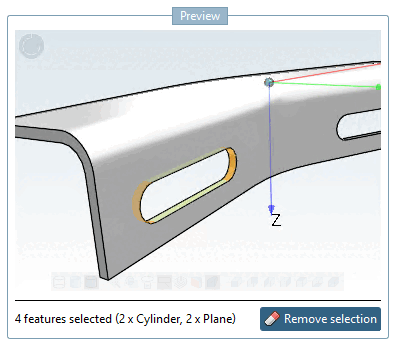

Figura 3.331.

Figura 3.332.

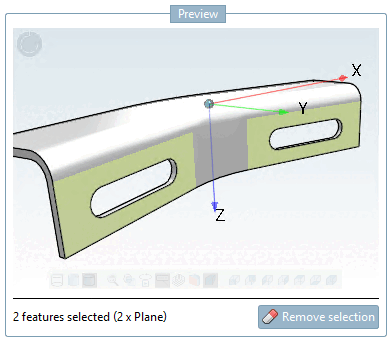

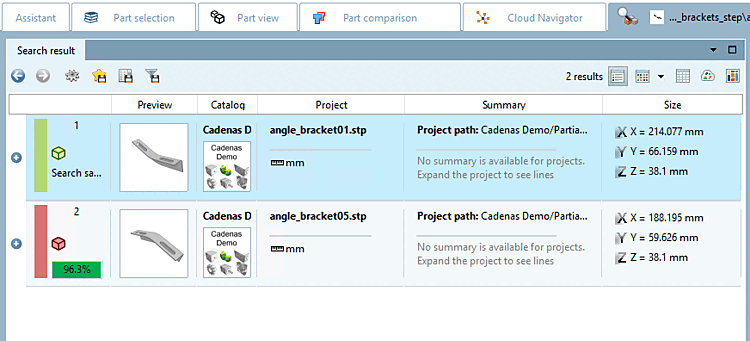

Le disposizioni geometriche speciali sono incluse nella valutazione della somiglianza dei risultati della ricerca.

Nota L'angolo è importante? Segnate quindi 2 superfici che includano l'angolo. Il fattore decisivo è la caratteristica del foro asolato? Allora spuntate solo questo. Il valore di somiglianza geometrica percentuale rifletterà questa differenza.
