Beispiel: Suche nach einem Stecker

Es wird eine Kombination aus planaren Flächen von Verbindungen selektiert.

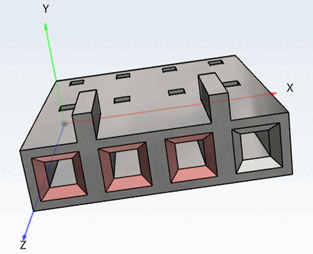

Selektionen

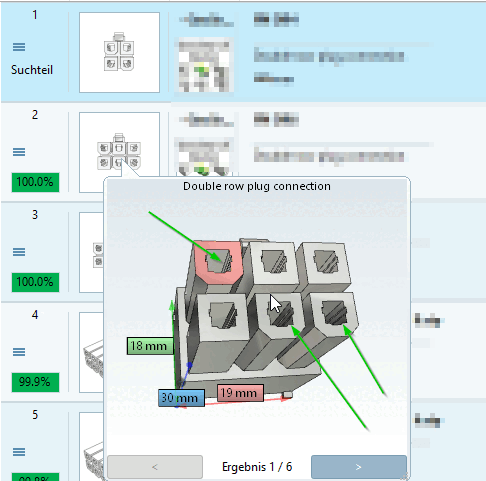

Ergebnis: Es werden auch Teile gefunden, die insgesamt mehr als 3 Verbindungen aufweisen. Die Beziehung der Features untereinander ist wie bei Suchteil.

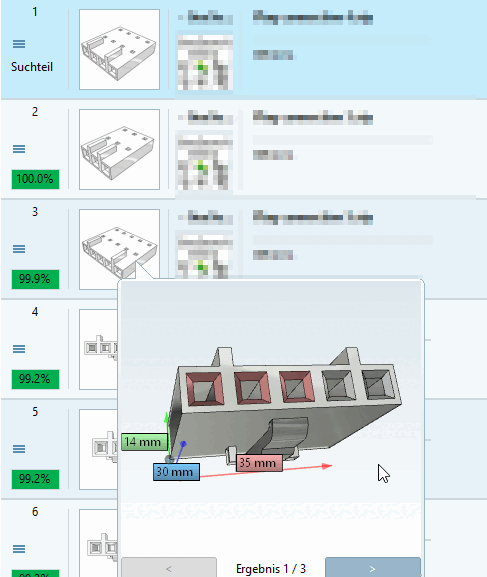

Ergebnis

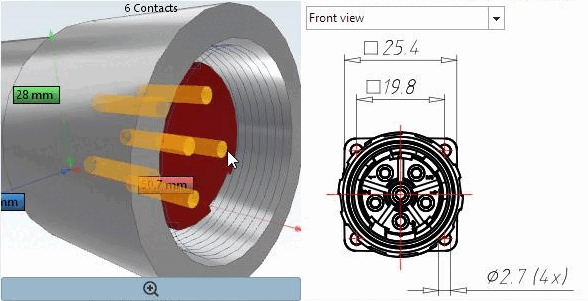

Suche nach einem Steckergesicht einschließlich Innenkonturen [Inner contours] (die Anzahl der inneren Konturen muss identisch sein in Suchteil und Ergebnisteil):

Selektion

Abhängig von der eingestellten Genauigkeit [Accuracy] enthält das Ergebnis evtl. auch ähnliche Formen.

Ergebnis

Beispiel: Selektion der oberen Fläche bei einem Flansch mit mehreren Löchern.

Selektion der oberen Fläche

Um das Lochmuster zu erfassen, muss die Option Innenkonturen [Inner contours] aktiviert sein. Bei dieser Vorgehensweise bleibt der Lochtyp (z.B. kegelförmig) und die Lochtiefe (Bauteillänge) offen.

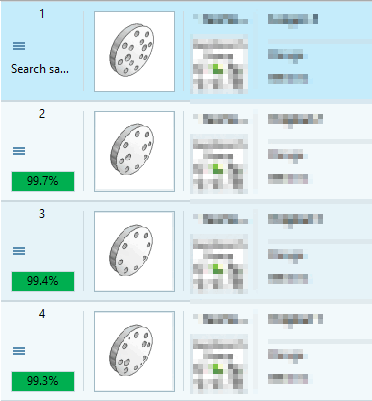

Ergebnis

Alternativ können Sie auch die Löcher direkt selektieren.

Selektion

In diesem Fall ist zusätzlich zum Lochmuster auch Lochtiefe und -typ (z.B. kegelförmig) definiert, so dass spezifischere Ergebnisse erscheinen.

Ergebnis

Beispiel 1:

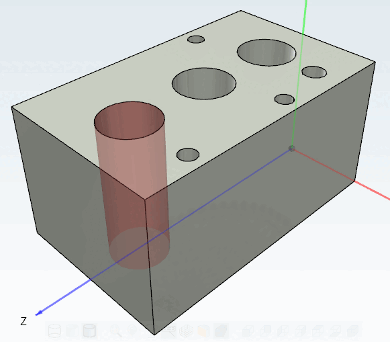

Auf der Basis eines Lochs kann eine passende Schraube oder ein entsprechender Bohrer gesucht werden.

Selektion

Im vorliegenden Beispiel kommt das Feature in sehr unterschiedlichen Teilen vor.

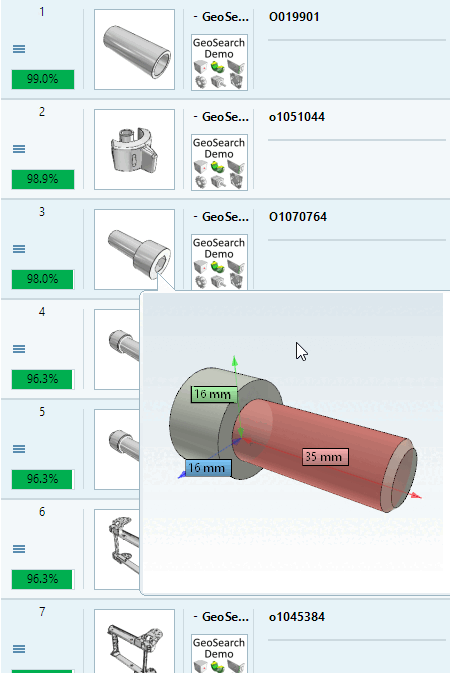

Ergebnisse

Beispiel 2:

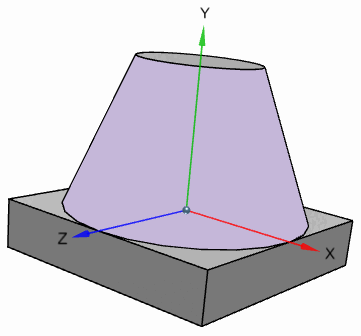

Suchteil

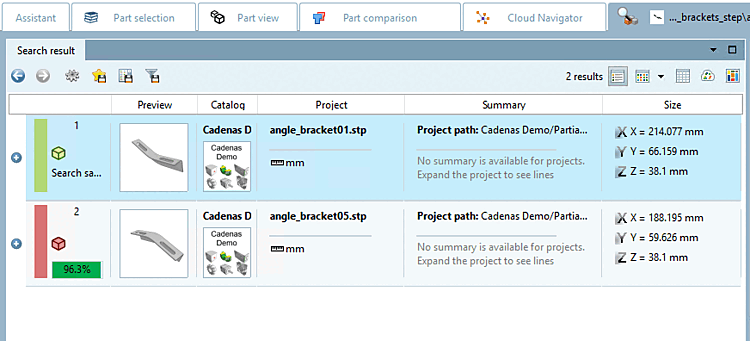

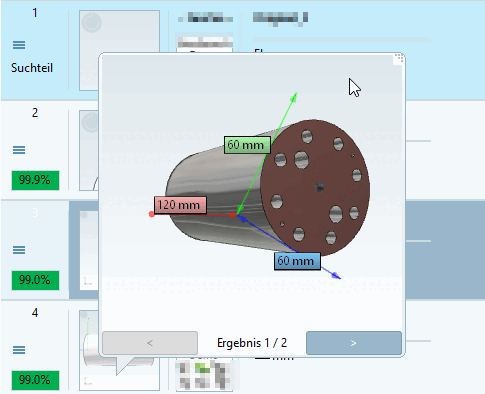

Ergebnis

Die

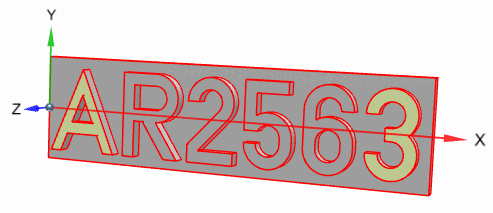

Sie können nach erhabenen Buchstaben, Zahlen oder irgendwelchen Zeichen an einem Teil suchen.

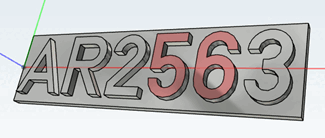

Beispiel: Suche nach der Zahlenfolge "5 6".

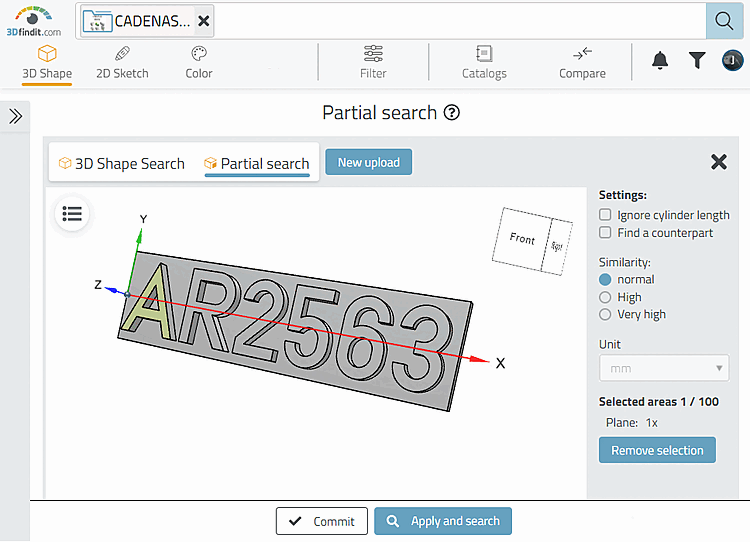

Selektion

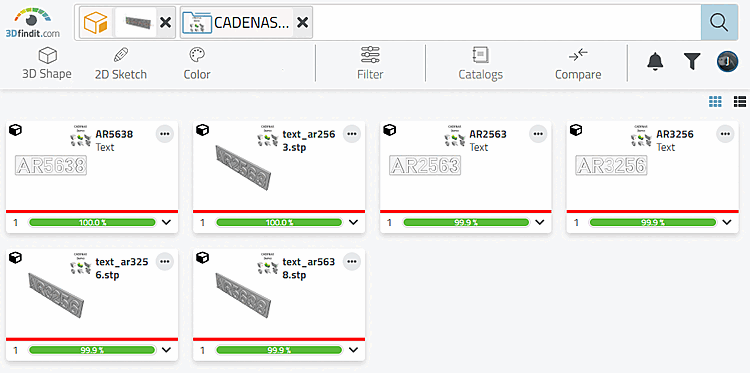

Suchergebnisse können die Kombination von "5 6" an unterschiedlichen Positionen enthalten. Die Position von "5" und "6" zueinander muss jedoch exakt gleich sein.

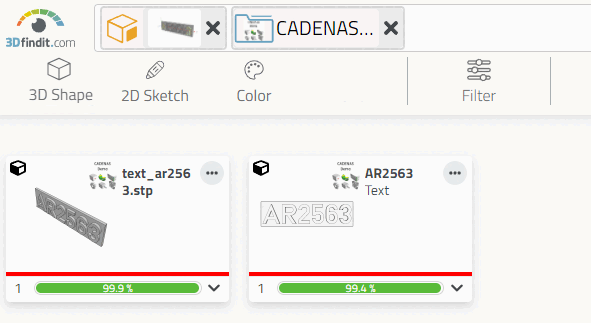

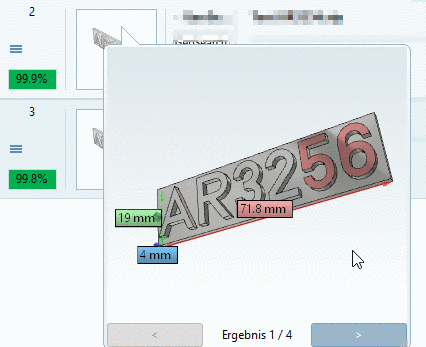

Ergebnis

Wird beispielsweise für ein Loch oder einen Stift ein passendes Gegenstück gesucht, kann es vorteilhaft sein, das Attribut "Länge" nicht für die Suche einzubeziehen.

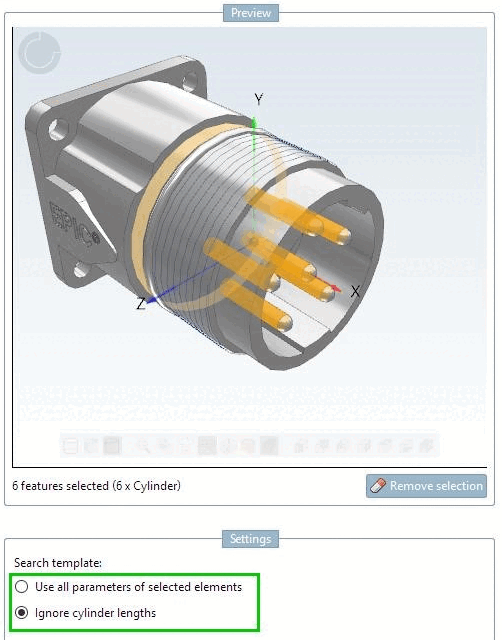

Verwenden Sie in einem solchen Fall die Suchvorlage Zylinderlängen ignorieren [Ignore cylinder lengths].

Beispiel:

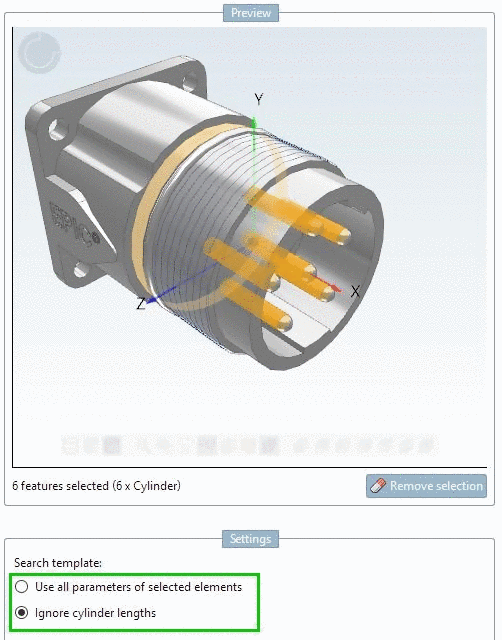

Wenn Sie für einen Stecker eine Buchse suchen, werden Sie die Stifte markieren. Aber die Lochlänge in der Buchse könnte unterschiedlich sein. Setzen Sie die Option Zylinderlängen ignorieren [Ignore cylinder lengths].

Spezielle geometrische Anordnungen gehen in die Ähnlichkeitsbewertung der Suchergebnisse ein.

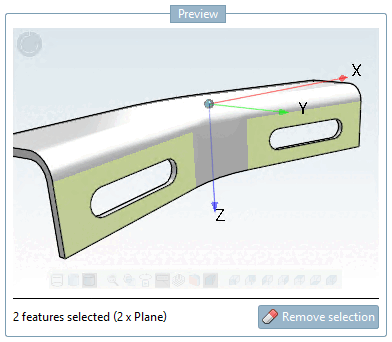

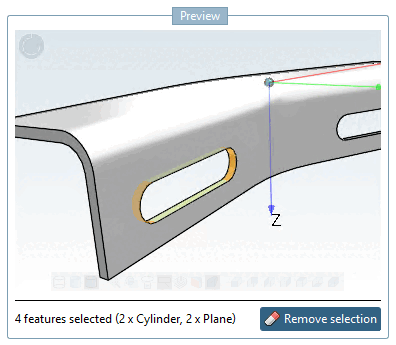

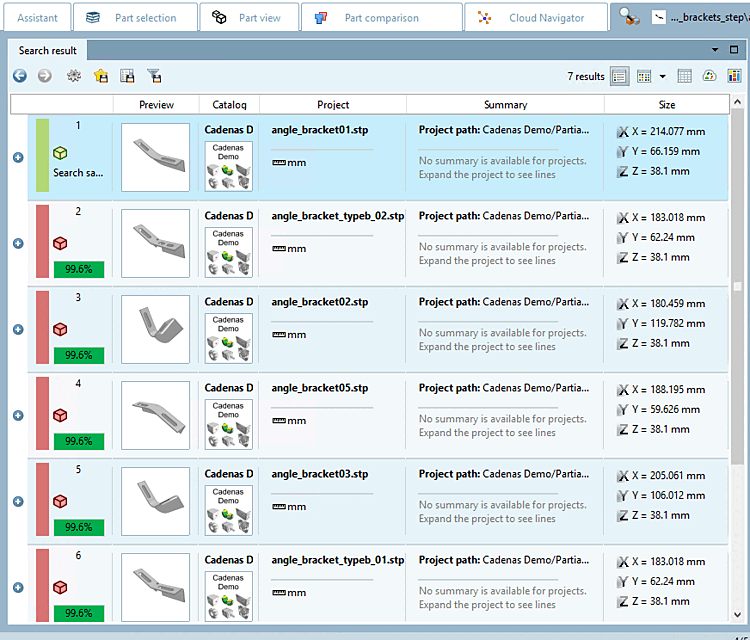

Hinweis Ist der Winkel wichtig? Dann markieren Sie 2 Flächen, die den Winkel einschließen. Ist das Langloch-Feature das Entscheidende? Dann markieren Sie nur dieses. Der prozentuale geometrische Ähnlichkeitswert wird diesen Unterschied widerspiegeln.
