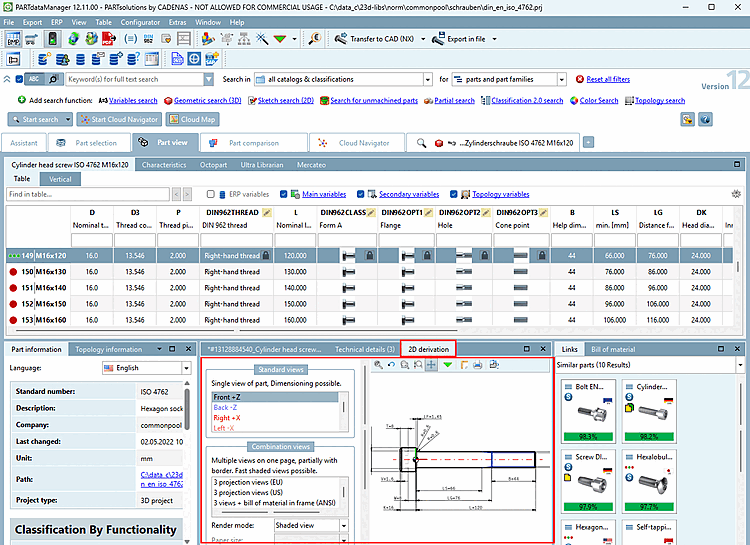

Boîte de dialogue Vue 2D [2D view] (détails sous Section 3.1.10.1, «  Boîte de dialogue "Vue 2D  »)

(Option de paramétrage correspondante : Transférer la dérivation 2D active si la fenêtre 2D est ouverte, sinon transférer le modèle 3D [Export selected 2D derivation view if 2D window is open, else export 3D model] , ou une dérivation par défaut )(valeur par défaut)

L'appel de la boîte de dialogue se fait via :

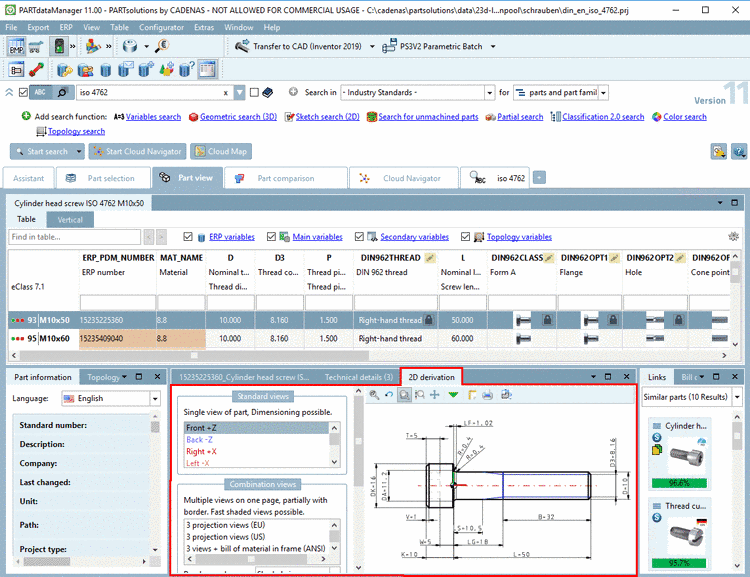

Dans la boîte de dialogue Vue 2D [2D view], sélectionnez la vue souhaitée et exportez-la ensuite au moyen de :

Remarque Dans cette variante, différentes fonctions sont disponibles, comme par exemple le mode de cotation [Dimensioning mode] [a] sont disponibles. Vous trouverez de plus amples informations à ce sujet sous Section 3.1.10.4, « Menu contextuel et boutons dans la boîte de dialogue "Vue 2D  » et Section 3.1.10.1.5, « Ajouter une cote avant l'exportation dans PARTdataManager  ».

[a] Créer ses propres cotes avant le transfert vers le système de CAO

Remarque Doit être utilisé pour une CAO 2D, À l’aide de ce paramètre, le Cliquez sur Transférer vers CAD [Transfer to CAD] sans déterminer au préalable une dérivée 2D , une dérivée par défaut est transmise.

Boîte de dialogue Sélectionner la vue à transférer. [Choose view to pass...].. (Détails sous Section 3.1.10.2, « Boîte de dialogue "Sélectionner la vue à transférer..."  »)

(Option de paramétrage correspondante : Toujours demander si plusieurs possibilités existent [Always ask, if more than one alternative exists] )

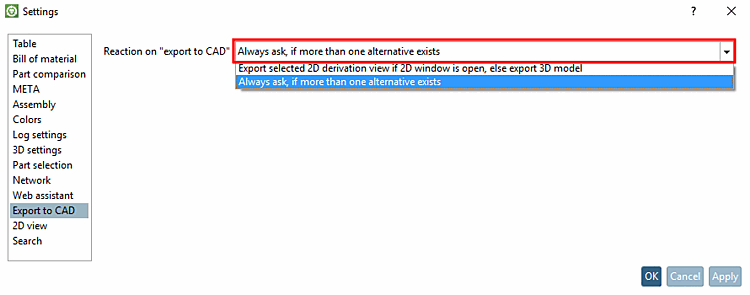

PARTdataManager -> Menu Outils [Extras] -> Paramètres. [Settings...]..

Pour les systèmes de CAO 2D ou les systèmes de CAO avec L’option 2D s’ouvre en cliquant sur le bouton en CAD Transfert [Transfer to CAD] de la boîte de dialogue Sélectionner la vue à transférer [Choose view to pass...]... que la boîte de dialogue Vue 2D [2D view] (appelée à l’aide de la commande dérivation 2D [2D derivation] ) est ouvert et les paramètres de cette boîte de dialogue ont dans chaque Priorité au cas.

Remarque Si vous souhaitez transmettre à la CAO des vues spéciales (donc pas les vues standard "Avant", "Arrière", etc.) ou des vues techniques, choisissez cette variante. Voir à ce sujet la rubrique Section 3.1.10.1.6, « Transférer des dérivations spéciales ou des vues techniques au système de CAO  ».
