2.6.3.  Insertion à partir de la bibliothèque de pièces normalisées et de pièces achetées via "ENTERPRISE 3Dfindit".

Vous trouverez ci-dessous une description de la manière dont vous pouvez insérer un composant de 3Dfindit dans votre système de CAO 3D.

[Remarque]Remarque

La procédure standard est décrite.

Pour certains systèmes de CAO, vous trouverez encore plus d'informations dans le chapitre spécifique à la CAO.

[Remarque]Remarque

Pour certaines pièces comme les vis, des méthodes de placement automatique sont proposées par PARTsolutions.

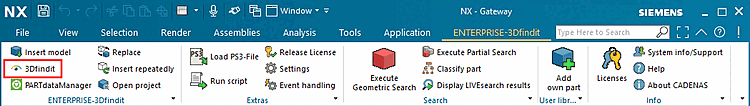

  1. Dans le menu 3Dfindit, cliquez sur 3Dfindit ou sur Insérer un modèle [Insert model] .

    3Dfindit (exemple d'illustration tiré de NX)

    3Dfindit (exemple d'illustration tiré de NX)

    -> La vue passe à 3Dfindit.

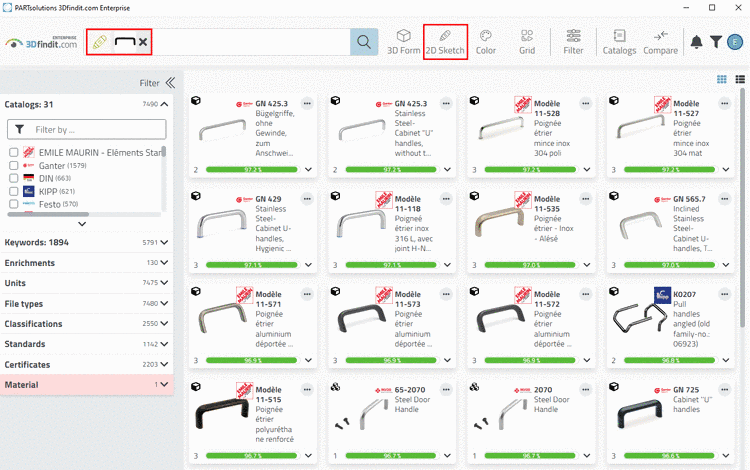

  2. Sélectionnez le composant souhaité en utilisant n'importe quelle méthode de recherche.

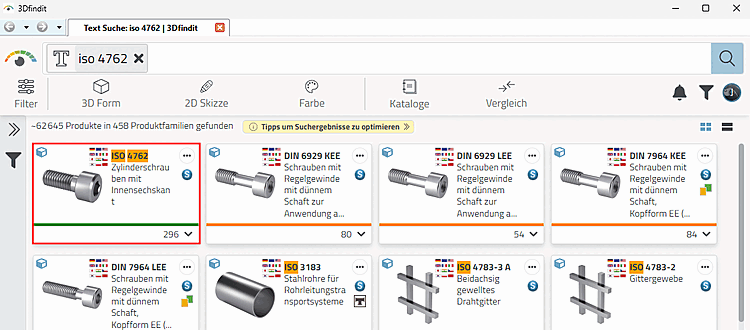

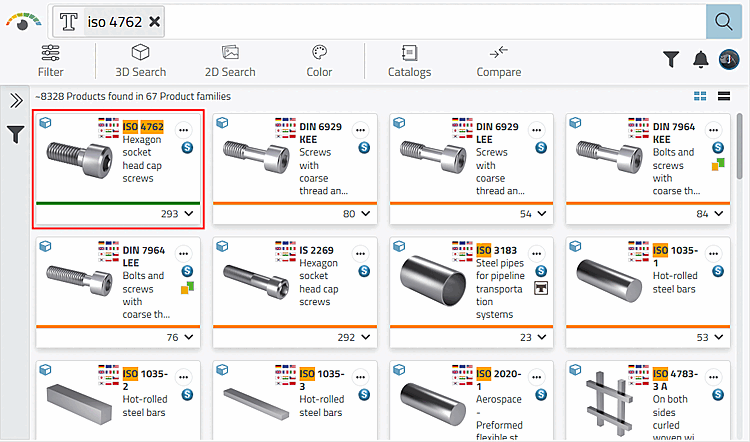

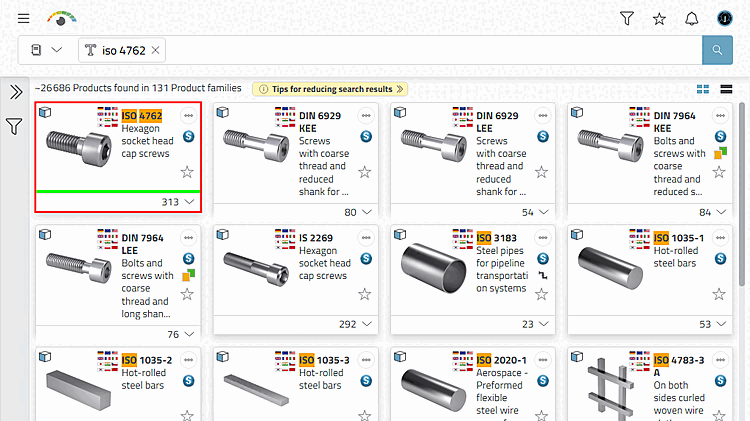

    Par ex. recherche plein texte sur "ISO 4762

    Par ex. recherche plein texte sur "ISO 4762

  3. Ouvrez la pièce et déterminez l'expression souhaitée.

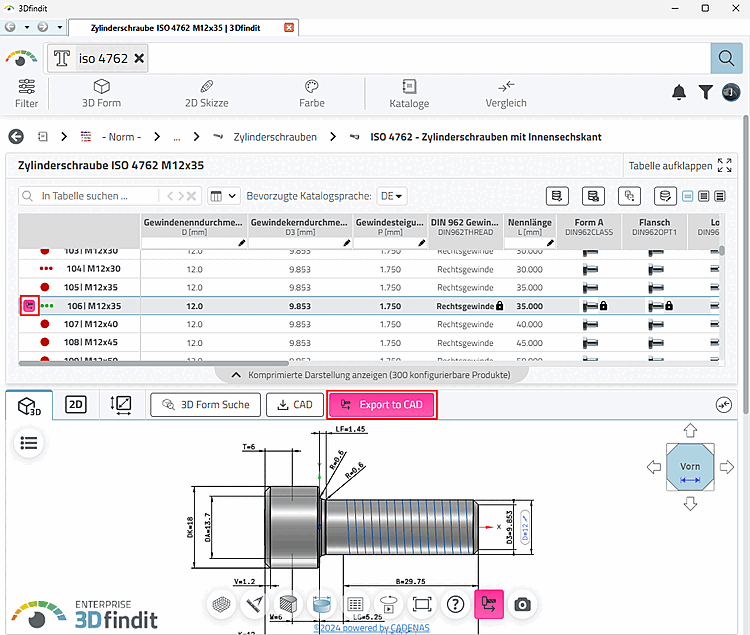

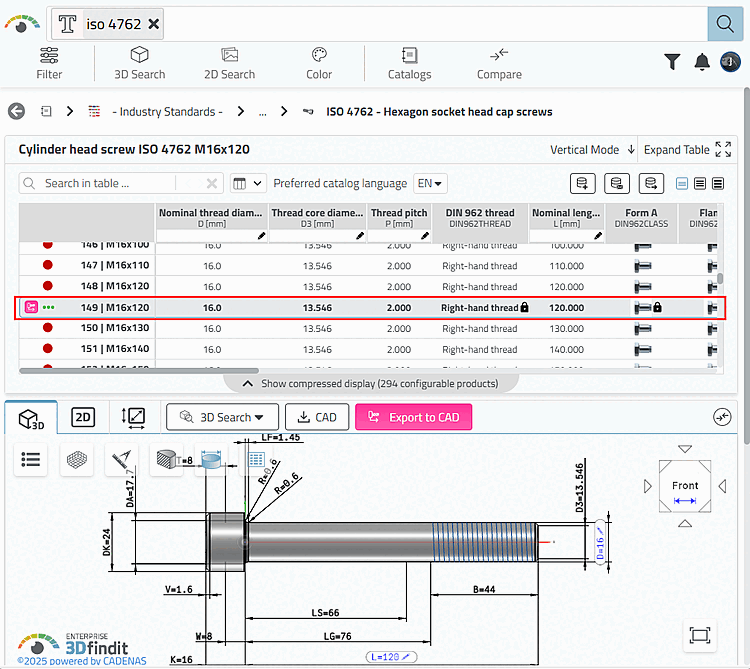

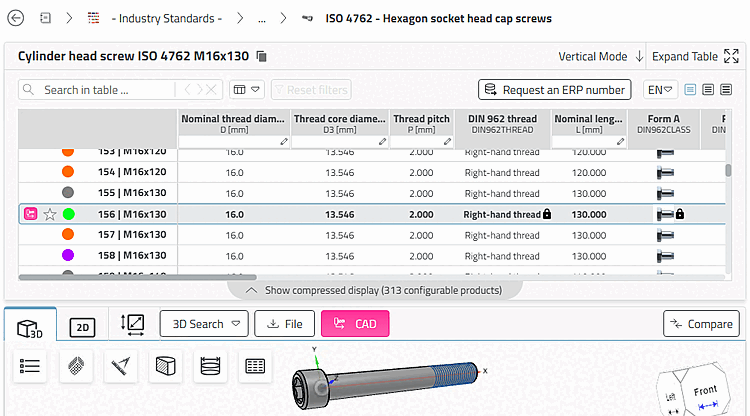

    Sélectionner une valeur dans le tableau

    Sélectionner une valeur dans le tableau

  4. Cliquez sur le bouton Export to CAD.

  5. Laboîte de dialogue de placement apparaît dans le système de CAO.

    [Remarque]Remarque

    La boîte de dialogue de placement est disponible pour les interfaces d'Inventor, Creo Parametric, Solid Edge, SolidWorks et NX. Pour les autres systèmes de CAO, vous effectuez le placement à l'aide des méthodes standard de votre système de CAO.

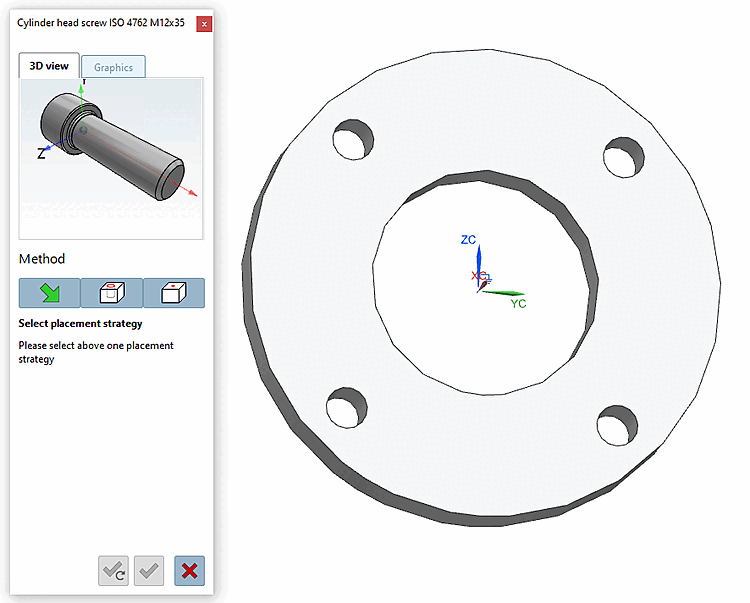

    Choisir une stratégie de placement [Select placement strategy]

    Choisir une stratégie de placement [Select placement strategy]

  6. Choisissez une méthode de placement :

    1. Système CAO (méthode de placement CAO standard)

      [Remarque]Remarque

      Cette méthode de placement est toujours disponible.

    2. Dans l'alésage du cylindre [In Cylinder] (méthode de placement PARTsolutions)

      par ex. pour le placement de vis, mais aussi de roulements sur des arbres

      Crée automatiquement les conditions de placement nécessaires pour placer le corps dans un trou cylindrique. [Create automatic references to place a body in a cylinder hole.]

      Vous trouverez des détails à ce sujet sur Section 2.6.2.2, «  "Dans l'alésage du cylindre"  ».

    3. Sur la surface [On surface] (méthode de placement PARTsolutions)

      Crée automatiquement les conditions de placement nécessaires pour placer le corps de manière orthogonale sur la surface [Create mates for placement on planar face]

      Vous trouverez des détails à ce sujet sur Section 2.6.2.3, «  "Surface"  ».

    4. Surfaces en contact [Touching Surfaces] (méthode de placement PARTsolutions)

      par ex. pour le placement de vis à tête fraisée

      Placement au moyen de deux surfaces de contact [Placement with coincident faces]

      Vous trouverez des détails à ce sujet sur Section 2.6.2.4, «  "Surfaces en contact"  ».

    [Remarque]Remarque

    Pour les méthodes de placement qui ne sont pas disponibles, les boutons correspondants sont masqués. Plusieurs méthodes sont disponibles, en particulier pour les éléments de vissage.

    [Remarque]Remarque

    Des boîtes de dialogue spécifiques à la CAO peuvent s'afficher. Effectuez les saisies correspondantes.

    -> La vue 3D [3D view] dans la boîte de dialogue de placement montre les points d'attache possibles. Si plusieurs points d'attache sont possibles, des indications correspondantes sont affichées dans la boîte de dialogue de placement.

    -> Dans la boîte de dialogue de placement sur l'onglet Graphiques [Graphics], vous trouverez des images 3D du composant ou des vues techniques (si disponibles).

    -> Les boutons suivants s'affichent dans la boîte de dialogue de placement :

    Placer plusieurs fois [Place multiple] (et laisser le dialogue ouvert)
    Placer une fois [Place once] (et fermer la boîte de dialogue)
    Fermer le dialogue [Close dialog] (sans placement)

    Multiple Lieu [Multiple placement] : L’activation de la case à cocher permet placement direct et répété dans la CAO, sans avoir à Bouton multiple lieu [Place multiple] utilisation. [11]

    [Remarque]Remarque

    Informations de fond:

    Les méthodes de placement affichées dans un cas concret dépendent du type de composant.

    Tous les composants de l' catalogue de normes pour la méthode de placement intelligent confidentiel. La méthode de placement standard est toujours disponible. Courant est placé intelligemment par les interfaces au pièces à symétrie de rotation telles que : vis, écrous, disques et roulements.

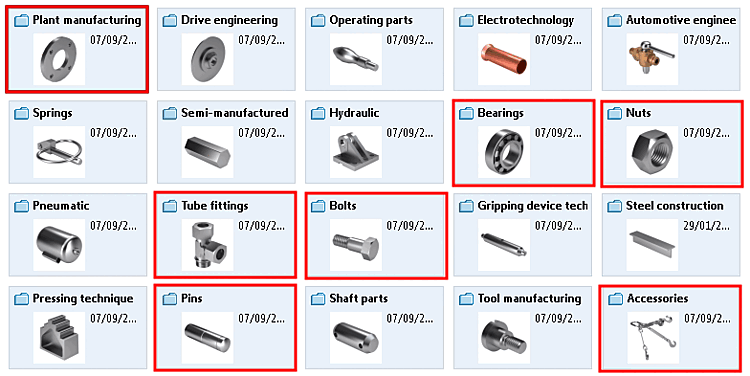

    L'illustration suivante donne un aperçu des pièces pour lesquelles le placement intelligent est possible.

Si des motifs sont présents dans la partie placement, ils sont reconnus et une boîte de dialogue correspondante apparaît. Voir à ce sujet Section 2.6.2.5, «  Insertion du modèle - Reconnaissance des formes  ».

Vous trouverez une description détaillée de 3Dfindit sous 3Dfindit Enterprise.



[11] Pour certains systèmes de CAO, le Fonctionnalité disponible sur toutes les méthodes de placement, uniquement sur les autres dans la méthode de placement CAO standard. Si la méthode ne conduit pas à est disponible, puis la case à cocher apparaît Grisé.
