2.1.7.6.7.  Définir le plan de coupe...

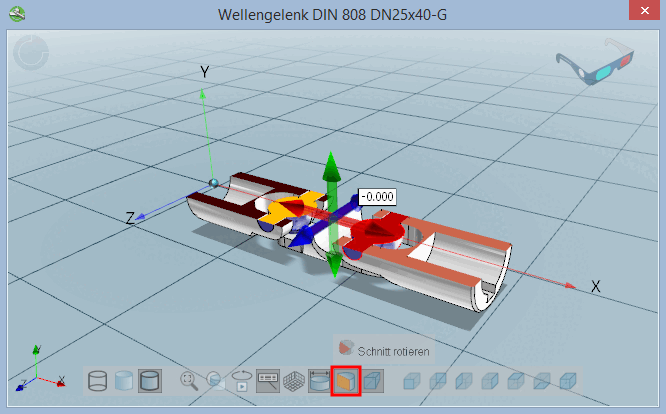

Le plan de coupe peut, si vous le souhaitez, être mis en évidence par un plan hachuré. Les paramètres correspondants se trouvent sous Paramètres [Settings] > Paramètres 3D [3D settings] > Plan de coupe hachuré [Hatching cut plane]. Voir Section 1.3.5.4.6, «  Plan de coupe hachuré  » in ENTERPRISE 3Dfindit (Professional) - Administration.

Choisissez un plan de coupe et le décalage souhaité par rapport au plan zéro.

Appel

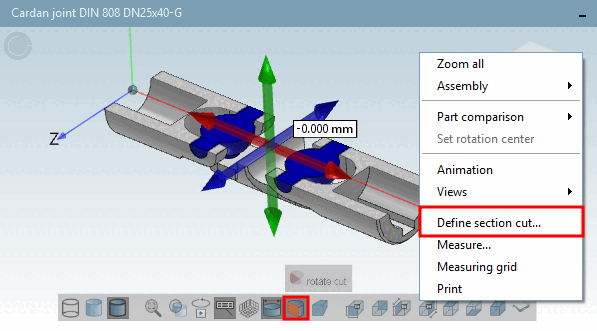

Cliquer Cliquez sur le bouton correspondant dans la barre d’outils ou cliquez sur la commande Définir le plan de coupe... [Define section cut...] dans le menu contextuel de la Fenêtre 3D.

Options de configuration

Après l'appel, une croix de navigation avec 6 flèches s 'affiche pour la navigation.

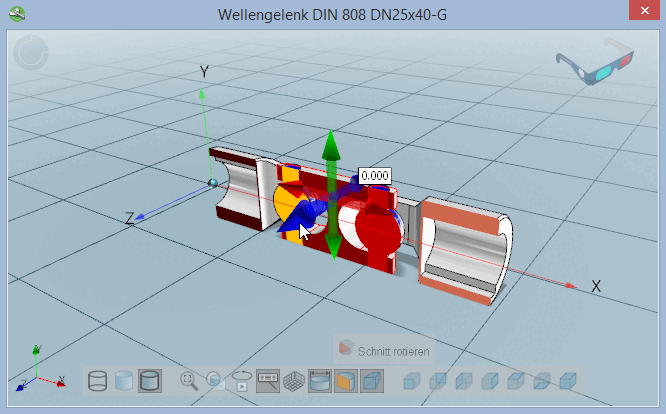

  • Sélectionnez le plan de coupe en cliquant sur la flèche correspondante.

    -> Le montage change immédiatement.

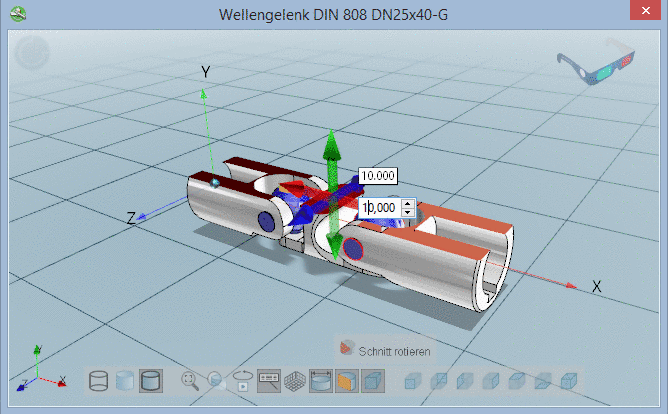

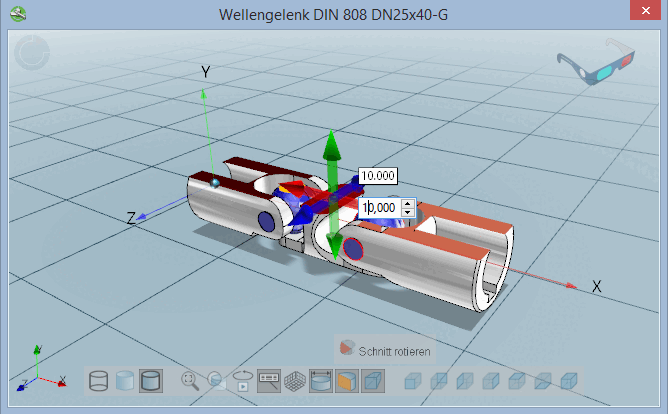

  • Déplacez le plan de coupe en maintenant le bouton de la souris enfoncé ou en saisissant une valeur dans le champ de saisie ou en utilisant les touches fléchées du champ de saisie.

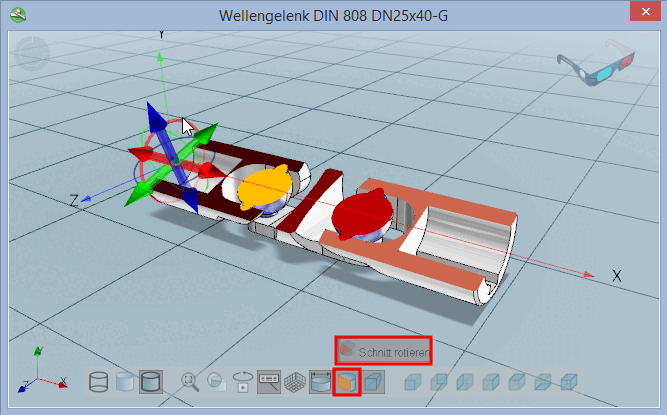

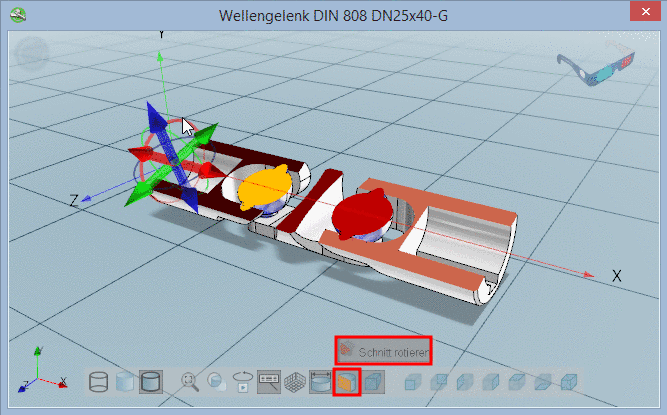

  • Après avoir cliqué sur le bouton Rotation de la coupe [rotate cut], des lignes de rotationsupplémentaires s'affichent sur la croix de navigation.

    Cliquez sur la ligne souhaitée et faites pivoter la coupe.

[Astuce]Astuce

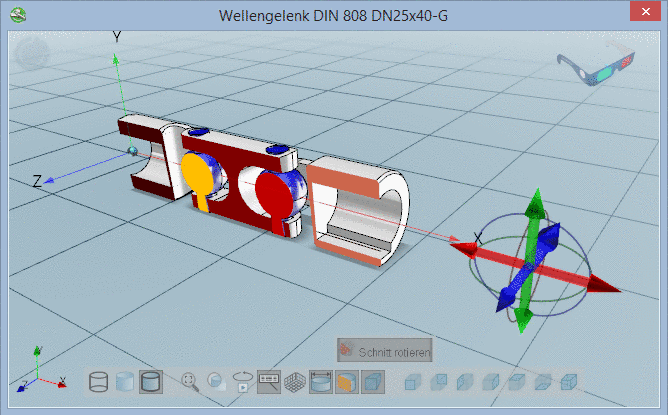

Vous pouvez aussi commencer par déplacer la croix de navigation sur le côté avant d'effectuer des opérations de coupe.
