2.1.7.6.7.  Definire il piano di taglio...

Il piano di sezione può essere evidenziato, se lo si desidera, tramite un piano tratteggiato. Le impostazioni relative a questa funzione sono disponibili in Impostazioni [Settings] > Impostazioni 3D [3D settings] > Piano di sezione tratteggiato [Hatching cut plane]. Vedi Sezione 1.3.5.4.6, “ Piano di taglio con tratteggio ” in ENTERPRISE 3Dfindit (Professional) - Amministrazione.

Figura 2.659.

Figura 2.660.

Selezionare un piano di taglio e l'offset desiderato rispetto al piano zero.

Invito

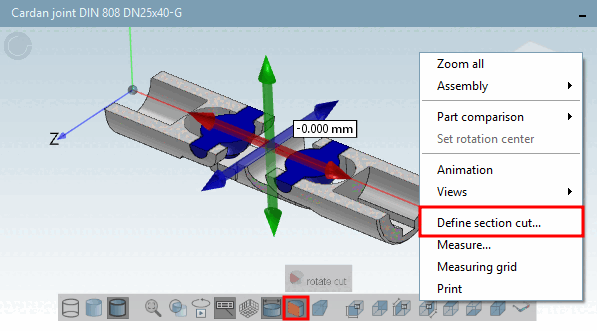

Clic Fare clic sul pulsante corrispondente nella barra degli strumenti o in alternativa fare clic sul comando Definisci piano di sezione... [Define section cut...] nel menu contestuale del menu contestuale Finestra 3D.

Figura 2.661.

Opzioni di configurazione

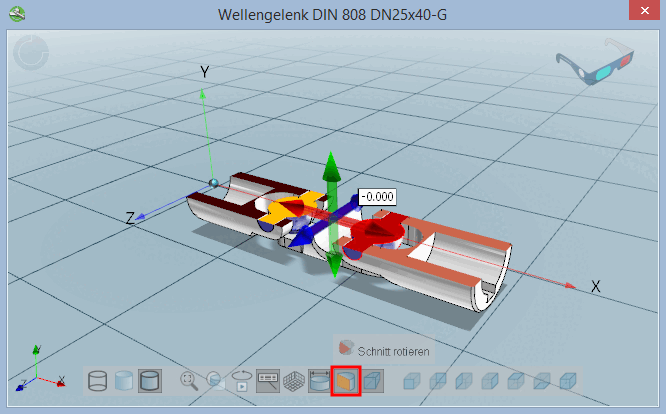

Una volta richiamata, viene visualizzata una croce di navigazione con 6 frecce per la navigazione.

Figura 2.662.

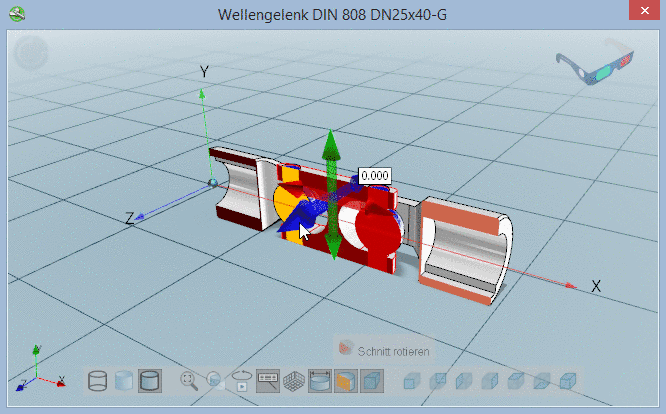

  • Selezionare il piano di sezione facendo clic sulla freccia corrispondente.

    -> Il taglio viene commutato immediatamente.

    Figura 2.663.

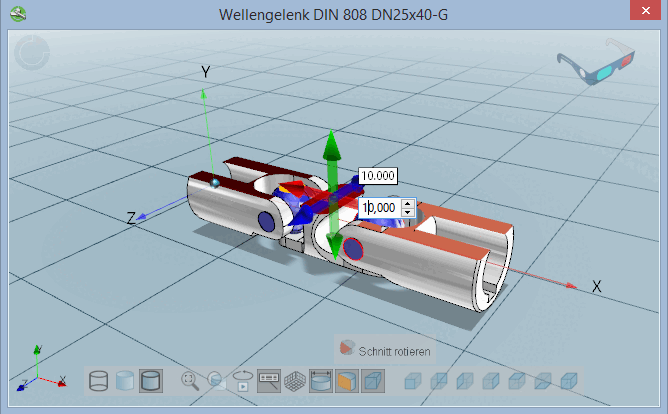

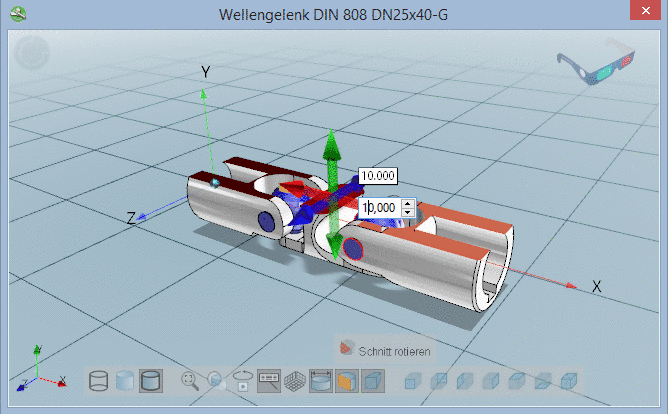

  • Spostare il piano di sezione tenendo premuto il pulsante del mouse, inserendo i valori nel campo di immissione o utilizzando i tasti freccia del campo di immissione.

    Figura 2.664.

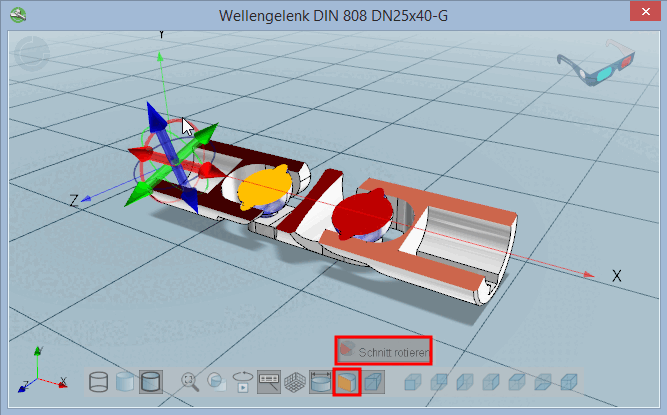

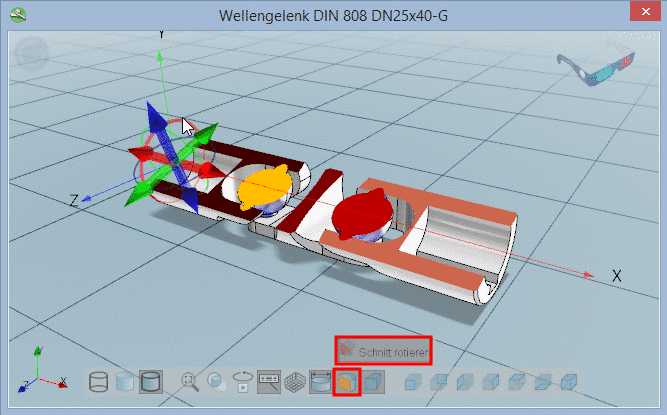

  • Dopo aver fatto clic sul pulsante Ruota sezione [rotate cut], sulla croce di navigazione vengono visualizzate altre linee di rotazione.

    Fare clic sulla linea desiderata e ruotare la sezione.

    Figura 2.665.

[Suggerimento]Suggerimento

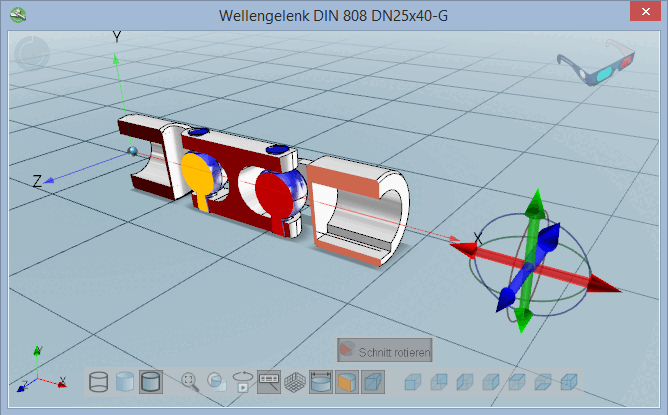

È anche possibile spostare la croce di navigazione lateralmente e solo successivamente eseguire le operazioni di modifica.

Figura 2.666.
