2.1.7.6.7. Schnittebene definieren...

Die Schnittebene kann optional durch eine schraffierte Ebene verdeutlicht werden. Die Einstellungen hierzu finden Sie unter Einstellungen [Settings] > 3D-Einstellungen [3D settings] > Schraffur-Schnitt-Ebene [Hatching cut plane]. Siehe Abschnitt 1.3.5.4.6, „ Schraffur-Schnitt-Ebene “ in ENTERPRISE 3Dfindit (Professional) - Administration.

Wählen Sie eine Schnittebene und den gewünschten Versatz zur Nullebene.

Aufruf

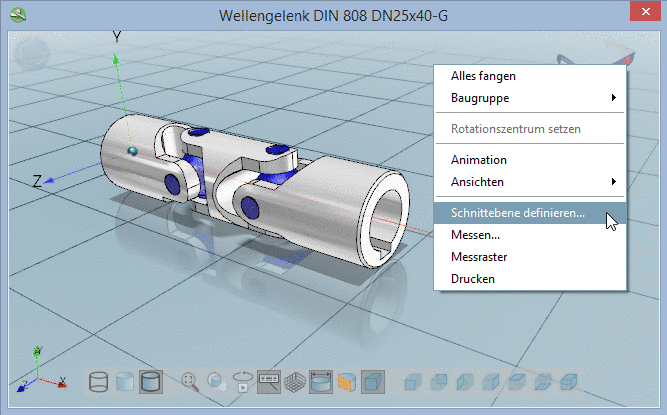

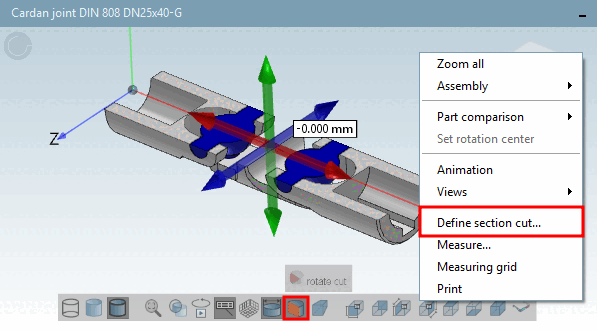

Klicken Sie auf die entsprechende Schaltfläche in der Werkzeugleiste oder alternativ auf den Befehl Schnittebene definieren... [Define section cut...] im Kontextmenü des 3D-Fensters.

Einstellungsoptionen

Nach dem Aufruf wird zur Navigation ein Navigationskreuz mit 6 Pfeilen angezeigt.

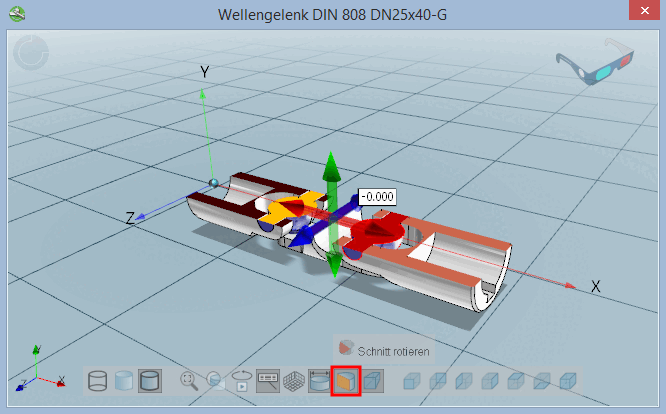

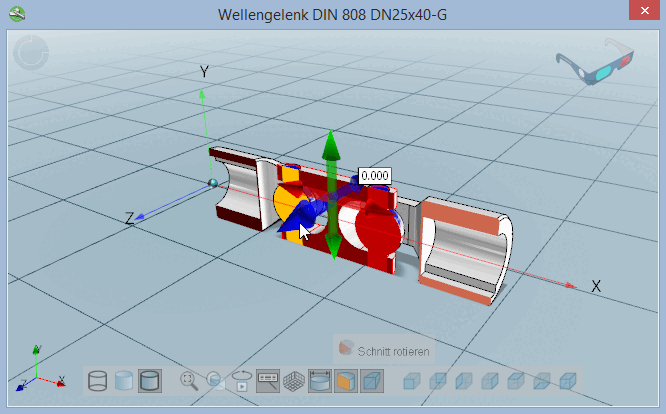

  • Wählen Sie die Schnittebene durch Klick auf den entsprechenden Pfeil.

    -> Der Schnitt wird sofort umgeschaltet.

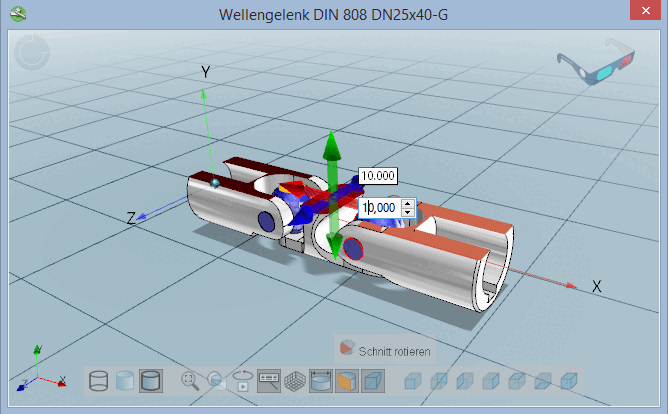

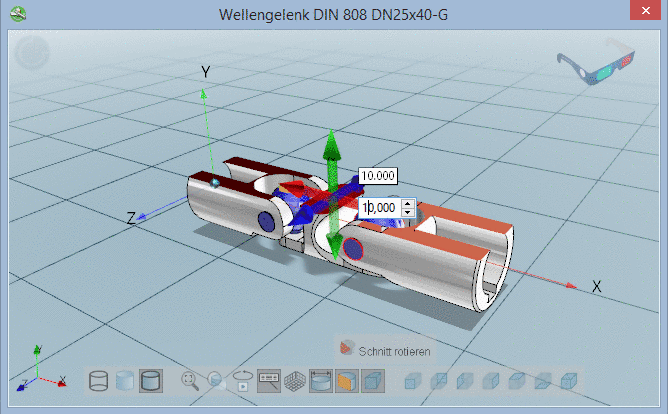

  • Verschieben Sie die Schnittebene mit gehaltener Maustaste oder mittels Werteeingabe im Eingabefeld oder mittels Pfeiltasten am Eingabefeld.

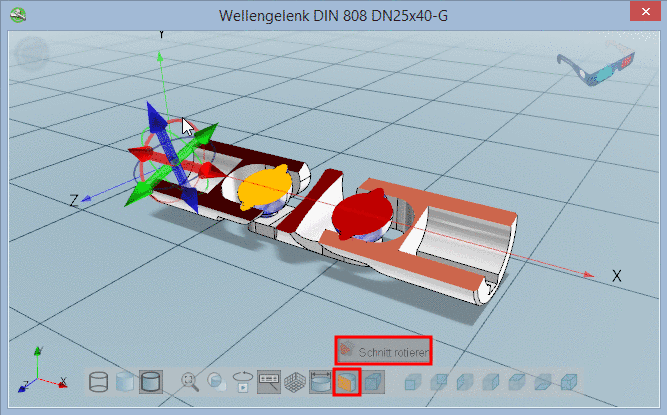

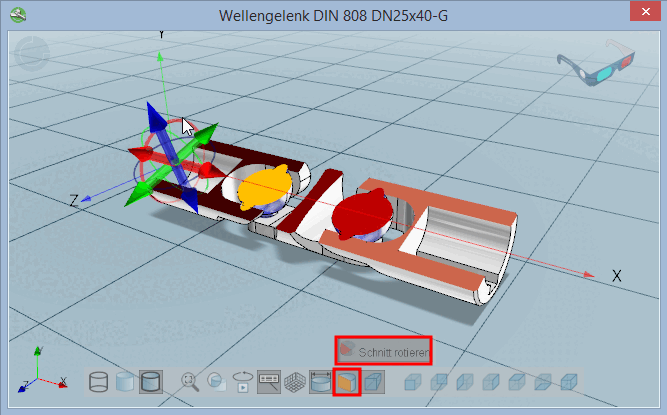

  • Nach Klick auf die Schaltfläche Schnitt rotieren [rotate cut] werden am Navigationskreuz zusätzlich Rotationslinien angezeigt.

    Klicken Sie auf die gewünschte Linie und rotieren Sie den Schnitt.

[Tipp]Tipp

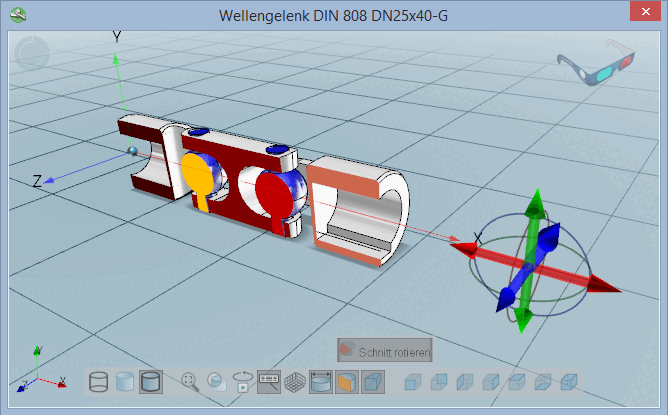

Sie können das Navigationskreuz auch zuerst zur Seite schieben und dann erst Schnittoperationen ausführen.
