3.5.3. Inserire dalla libreria dei pezzi standard e acquistati tramite "PARTdataManager".

3.5.3.1. Posizionamento
3.5.3.2. "Nel foro del cilindro"
3.5.3.3. "In superficie"
3.5.3.4. "Toccare le superfici"
3.5.3.5. Modello di inserimento - riconoscimento dei modelli

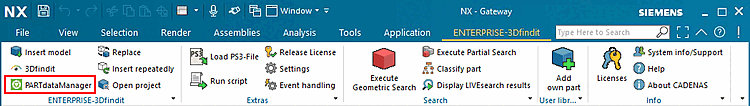

PARTdataManager (Fig. esemplare da NX)

Figura 3.86.  PARTdataManager (Fig. esemplare da NX)

Di seguito viene descritto come inserire una parte da PARTdataManager nel sistema CAD 3D.

[Nota]Nota

Viene descritta la procedura standard.

Per alcuni sistemi CAD, ulteriori informazioni sono disponibili nel capitolo specifico del CAD.

[Nota]Nota

PARTsolutions offre metodi di posizionamento automatico per alcuni pezzi come le viti.

  1. Nel menu PARTsolutions, fare clic su PARTdataManager o Inserisci modello [Insert model] .

    -> La vista passa a PARTdataManager.

  2. Selezionare il componente desiderato nella selezione dei pezzi [Part selection]. [5]

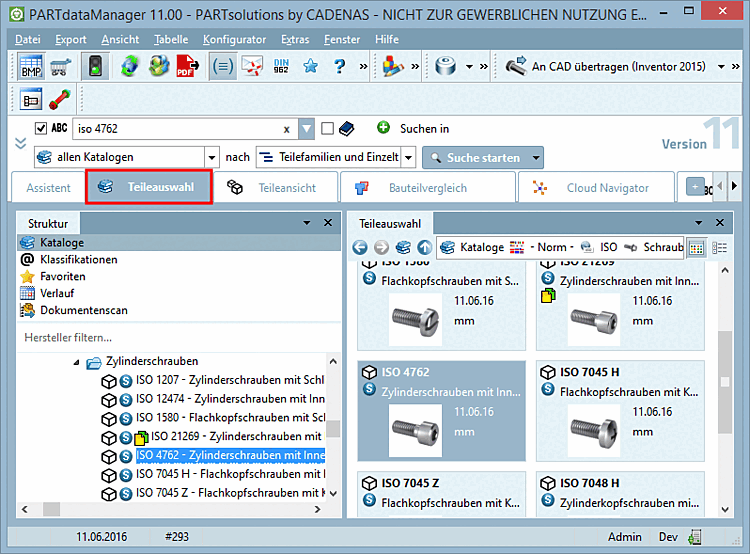

    PARTdataManager - Selezione delle parti [Part selection]

    Figura 3.87. PARTdataManager - Selezione delle parti [Part selection]

  3. Specificare la caratteristica desiderata nella vista dei pezzi [Part view].

    PARTdataManager - Vista delle parti [Part view]

    Figura 3.88. PARTdataManager - Vista delle parti [Part view]

  4. Fare clic sul pulsante . [6]

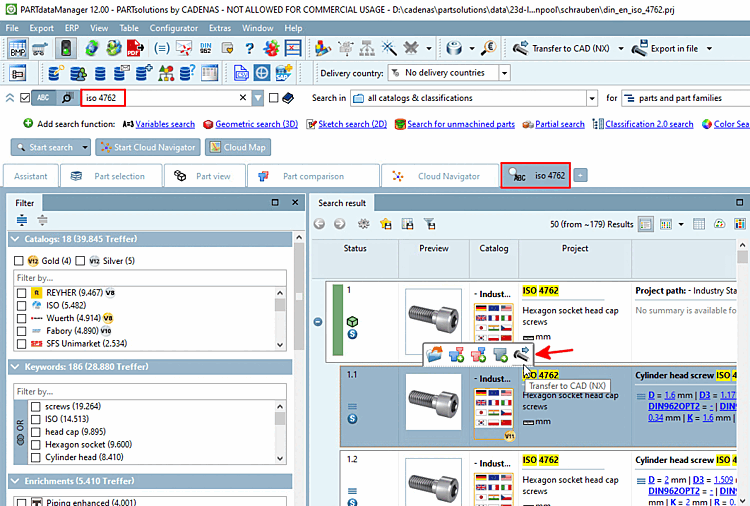

    Se avete effettuato una ricerca, potete anche esportare direttamente dai risultati della ricerca.

    Figura 3.89.

    -> La vista torna al sistema CAD.

  5. Nel sistema CAD viene visualizzato il dialogo di posizionamento PARTsolutions.

    [Nota]Nota

    Il dialogo di posizionamento è disponibile per le interfacce di Inventor, Creo Parametric, Solid Edge, SolidWorks e NX. Per gli altri sistemi CAD, il posizionamento si esegue con i metodi standard del proprio sistema CAD.

    Selezionare la strategia di posizionamento [Select placement strategy]

    Figura 3.90.  Selezionare la strategia di posizionamento [Select placement strategy]

  6. Selezionare un metodo di posizionamento:

    1. Sistema CAD (metodo di posizionamento CAD standard)

      [Nota]Nota

      Questo metodo di posizionamento è sempre disponibile.

    2. Nel foro del cilindro [In Cylinder] (metodo di posizionamento PARTsolutions)

      Ad esempio, per il posizionamento di viti, ma anche di cuscinetti su alberi.

      Crea automaticamente le condizioni di posizionamento necessarie per inserire il corpo in un foro cilindrico. [Create automatic references to place a body in a cylinder hole.]

    3. In superficie [On surface] (metodo di posizionamento PARTsolutions)

      Crea automaticamente le condizioni di posizionamento necessarie per collocare il corpo in modo ortogonale sulla superficie [Create mates for placement on planar face].

    4. Superfici a contatto [Touching Surfaces] (metodo di posizionamento PARTsolutions)

      ad esempio per il posizionamento di viti a testa svasata

      Posizionamento tramite due superfici di contatto [Placement with coincident faces]

    [Nota]Nota

    Per i metodi di posizionamento non disponibili, i pulsanti corrispondenti sono nascosti. Sono disponibili diversi metodi, in particolare per gli elementi di connessione a vite.

    [Nota]Nota

    È possibile che vengano visualizzate finestre di dialogo specifiche per il CAD. Inserire le voci corrispondenti.

    -> La vista 3D [3D view] nel dialogo di posizionamento mostra ora i possibili punti di connessione. Se sono possibili più punti di connessione, le informazioni corrispondenti vengono visualizzate nel dialogo di posizionamento.

    -> Nella finestra di dialogo di posizionamento della scheda Grafica [Graphics] sono disponibili immagini 3D del componente o viste tecniche (se disponibili).

    -> Nella finestra di dialogo di posizionamento vengono ora visualizzati i seguenti pulsanti:

    Posizionare più volte [Place multiple] (e lasciare aperto il dialogo)
    Posizionare una volta [Place once] (e chiudere il dialogo)
    Dialogo ravvicinato [Close dialog] (senza posizionamento)

    Multiplo Luogo [Multiple placement]: Attivando la casella di controllo si posizionamento diretto e ripetuto nel CAD, senza la necessità di Pulsante multiplo Luogo uso [Place multiple]. [7]

    [Nota]Nota

    Informazioni di base:

    I metodi di posizionamento visualizzati nel caso specifico dipendono dal tipo di componente.

    Non tutti i componenti del catalogo degli standard sono per il metodo di posizionamento intelligente riservato. Il metodo di posizionamento standard è sempre disponibile. Corrente viene posizionato in modo intelligente dalle interfacce a parti a simmetria rotazionale come: viti, dadi, dischi e cuscinetti.

    La seguente illustrazione fornisce una panoramica dei componenti per i quali è possibile un posizionamento intelligente.

    Figura 3.91.



[5] Una descrizione dettagliata del PARTdataManager è disponibile in Sezione 3.1, “ Gestore dei dati delle parti ” in ENTERPRISE 3Dfindit (Professional) - Utente.

[6] È inoltre possibile utilizzare il componente Esporta Esporta su file [Export in file]. Per informazioni dettagliate, vedere Sezione 3.1.9, “ Esportazione in vari formati di file (senza interfaccia 3Dfindit) ” in ENTERPRISE 3Dfindit (Professional) - Utente.

[7] Per alcuni sistemi CAD, il Funzione disponibile su tutti i metodi di posizionamento, solo su altri nel metodo di posizionamento CAD standard. Se il metodo non porta a è disponibile, viene visualizzata la casella di controllo Grigio.
