Aprire la parte da dimensionare in PARTdesigner.

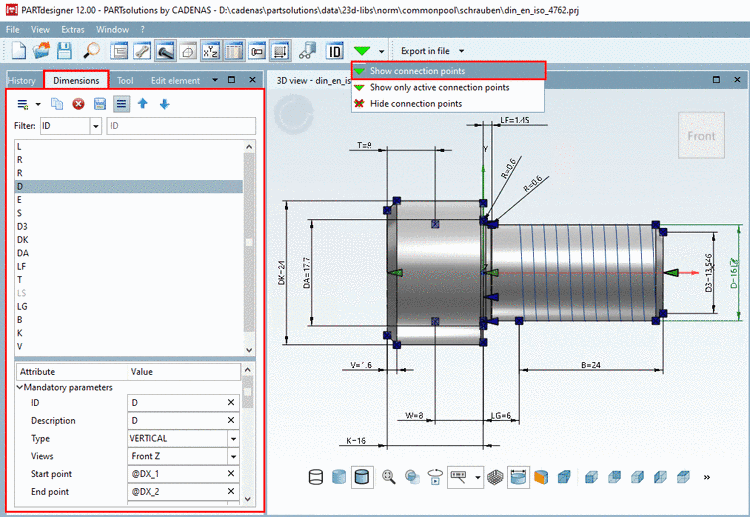

Aprire la finestra di ancoraggio Quote [Dimensionings] utilizzando il pulsante Icona della barra degli strumenti . Puoi trascinarlo e rilasciarlo come finestra separata.

Figura 7.1309.

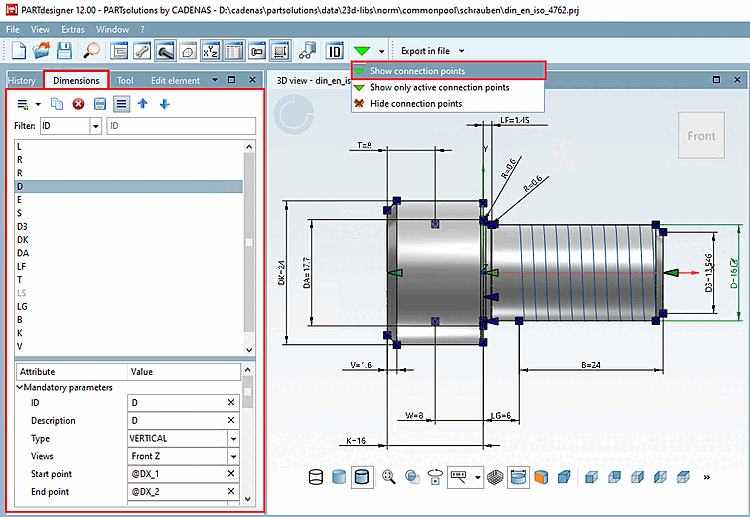

-> Vengono ora visualizzati i punti di quota (blu) e i punti di connessione (verdi nei singoli pezzi, grigi negli assiemi).

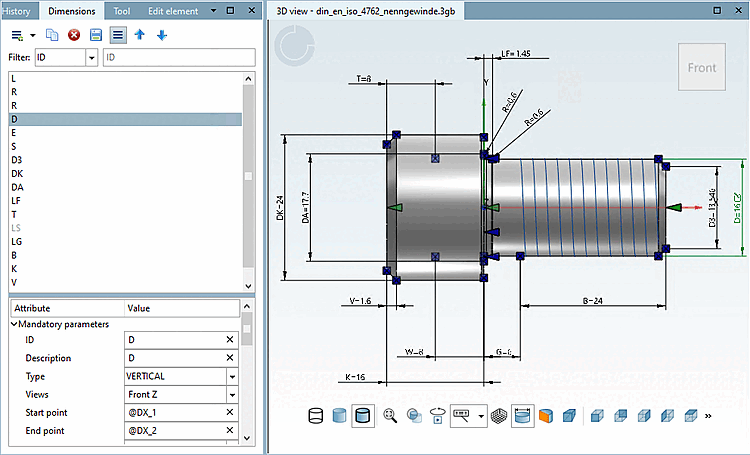

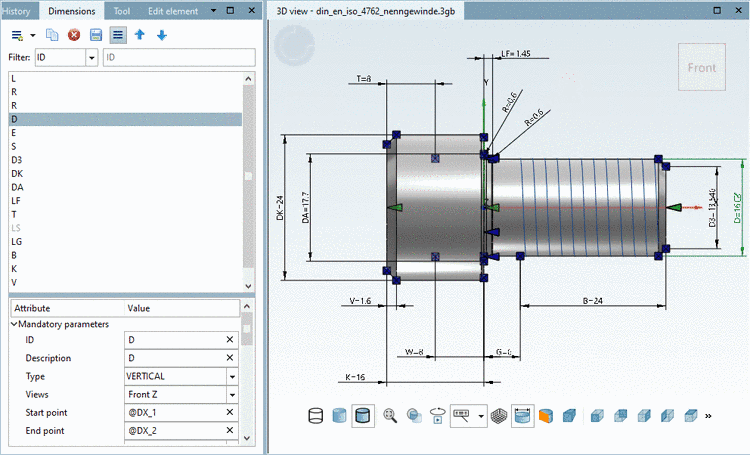

Assicurarsi che le dimensioni siano visualizzate nella vista 3D [3D view].

Se necessario, fare clic sul pulsante Mostra dimensioni [Show Dimensionings] nella barra degli strumenti della vista 3D [3D view].

Figura 7.1310.

Fate clic sul pulsante Aggiungi nuova dimensione [Create new dimension] .

-> Nell'area di dialogo superiore appare una linea di quota "AUTO" e il tipo [Type] ORIZZONTALE [HORIZONTAL] viene creato per impostazione predefinita in Parametri obbligatori [Mandatory parameters]. (Nell'esempio è corretto. Altrimenti, regolare la selezione nella casella di riepilogo).

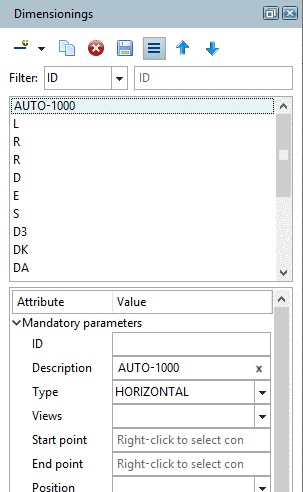

Figura 7.1311.

Impostare "L" come ID e descrizione.

In Parametri obbligatori [Mandatory parameters] -> Viste [Views], selezionare le viste 2D desiderate su cui visualizzare la quotatura. Nell'esempio Fronte+Z.

Figura 7.1312.

Visualizzazioni che dimensione, è possibile riconoscerla nella barra degli strumenti 3D da un Icona corrispondente con linea di quota .

Determinare ora il punto di partenza [Start point] della quotatura.

Selezionare il punto di connessione [Connection point] desiderato.

-> Il punto di connessione [Connection point] è evidenziato in rosso.

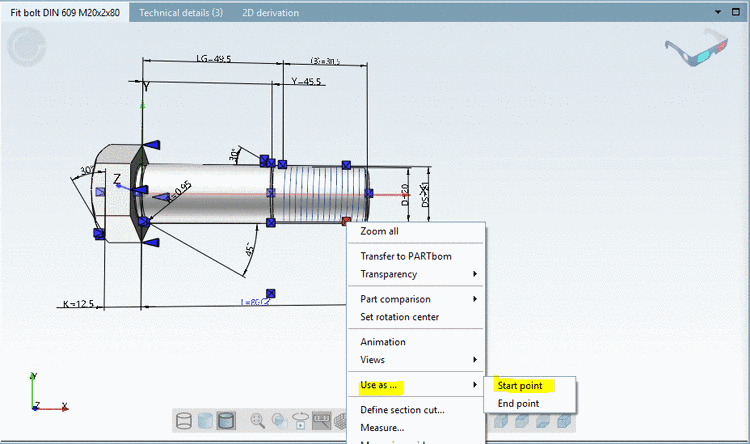

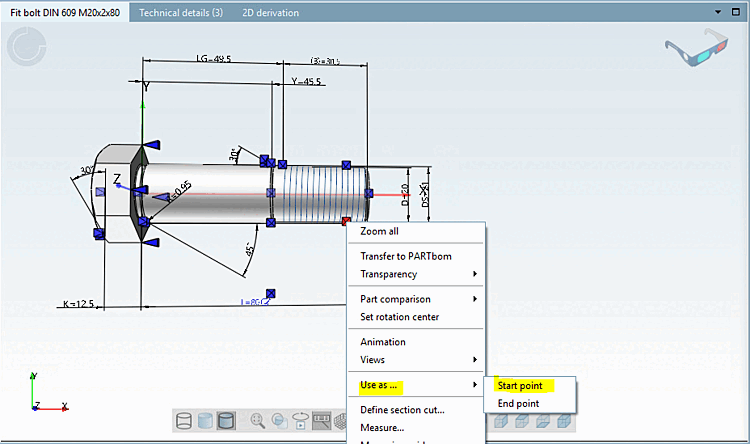

Richiamare il menu contestuale e selezionare Usa come.. [Use as ...]. -> Punto di partenza [Start point].

Figura 7.1313.

-> Il punto di partenza viene inserito nel campo di immissione.

Procedere allo stesso modo per il punto finale [End point].

Figura 7.1314.

Selezionare il valore BBOX (Bounding box) nel campo elenco Posizione [Position] e il valore -DIST*12 (qui nell'esempio) come dimensione della distanza (BBOX) [Offset (BBOX)].

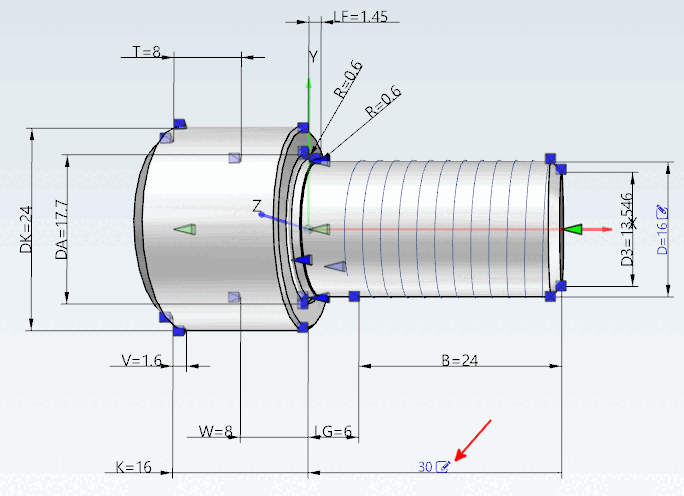

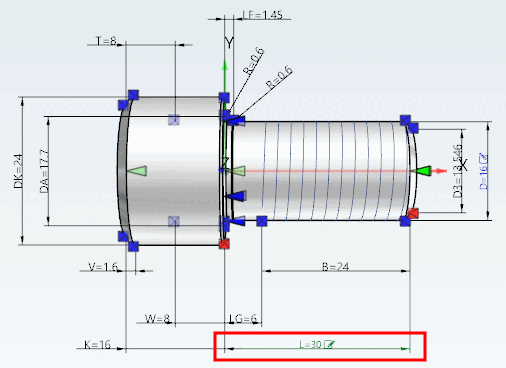

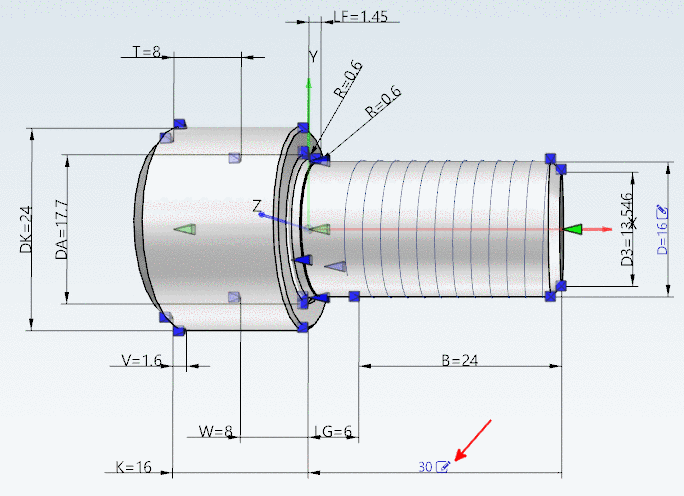

-> Non appena tutti i parametri obbligatori [Mandatory parameters] sono stati impostati, la quotatura appare nella vista 3D [3D view].

Figura 7.1315.

È ora possibile modificare (ad esempio, il testo) o impostare (ad esempio, la dimensione della freccia [Arrow size] ) i parametri opzionali [Optional parameters] come richiesto.

Testo:

Suggerimento La denominazione esatta del nome del componente è riportata, ad esempio, in Punto di partenza [Start point].

Una panoramica completa delle espressioni di PARTdesigner è disponibile alla voce Sezione 10.1, “PARTdesigner-Espressioni ”.

Mappatura delle variabili [Variable mapping]

Non appena inserisci il nome della variabile, Viene visualizzata l'icona Modifica .

Figura 7.1316.

L'utente può modificare in seguito la caratteristica da esportare. Confronta Sezione 3.1.7.6.6, “Modifica delle specifiche attraverso le informazioni di dimensionamento ” in ENTERPRISE 3Dfindit (Professional) - Utente

Regolare di conseguenza la specifica della dimensione dei caratteri (nell'esempio "DIST").

Impostare le dimensioni della freccia [Arrow size] e il fattore di freccia [Arrow factor].

Precisione [Accuracy] dell'impostazione.

Quando tutte le impostazioni sono state impostate, fare clic su sulle modifiche salva [Save changes] .

-> Il simbolo di annullamento scompare per tutti i parametri.

Ora fai clic su Derivazione 2D [2D derivation] .

Il dimensionamento dell'insieme viene utilizzato anche per la derivazione 2D [2D derivation].

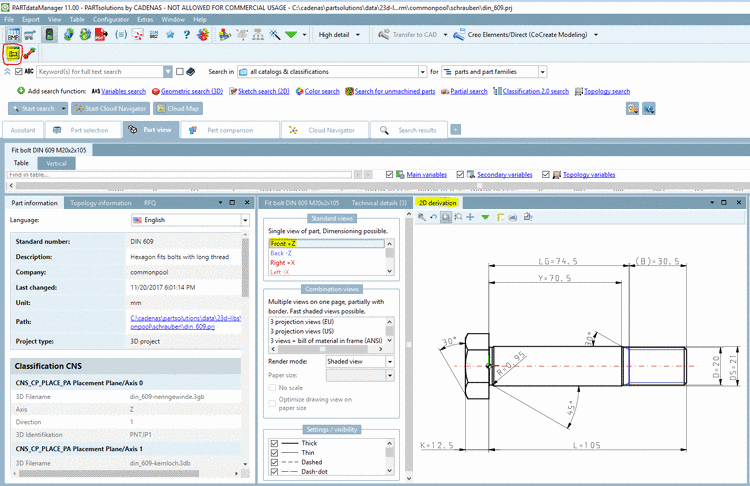

Figura 7.1317.

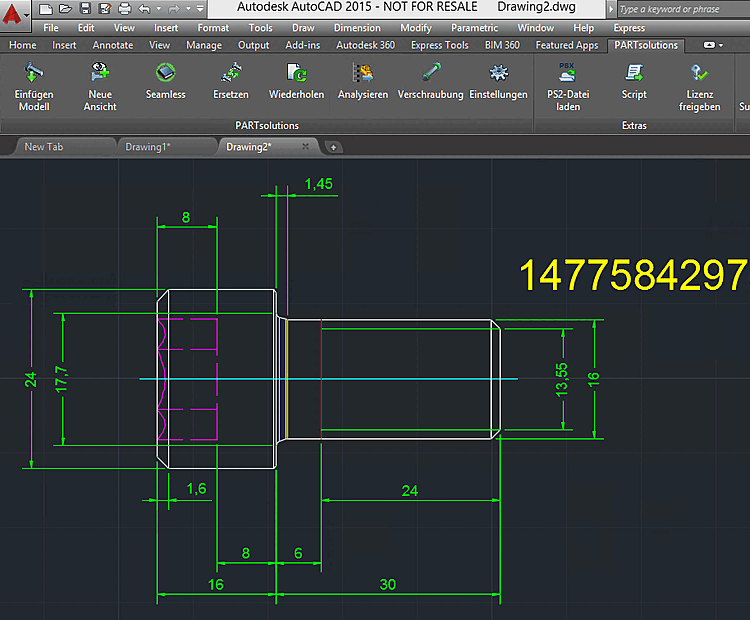

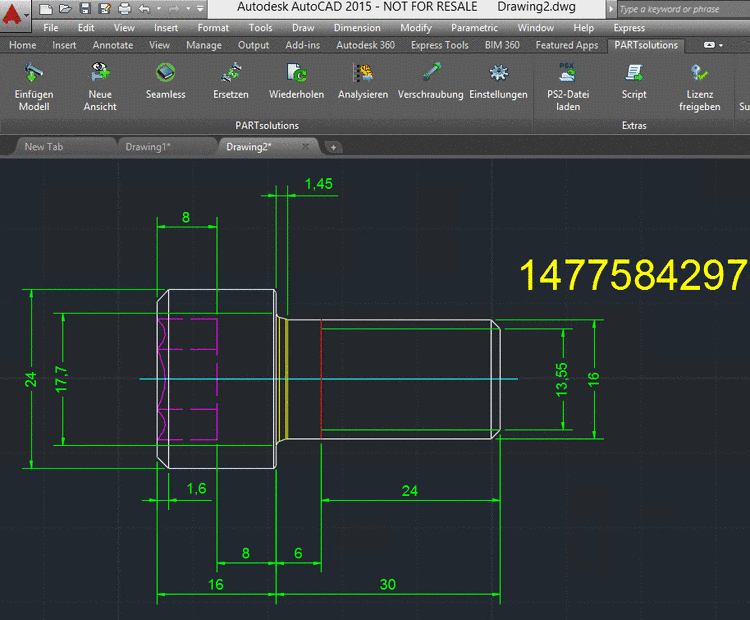

La quotatura viene trasferita anche durante l'esportazione al sistema CAD.

Figura 7.1318.
