Capitolo 7. Progettista di parti

7.16. Finestra di aggancio "Dimensioni

Creare dimensioni (notazioni) per la vista 3D [3D view] e la derivazione 2D [2D derivation]

In PARTdesigner, le dimensioni [Dimensionings] possono essere create parametricamente in una finestra di aggancio separata durante il processo di modellazione. Le singole dimensioni possono anche essere impostate come modificabili in modo che l'utente finale possa fare clic su di esse e selezionare varianti alternative dei componenti. Sezione 7.16.7, “ Dettagli dei parametri opzionali ” (Vedere -> Mappatura delle variabili [Variable mapping] ).

In PARTdataManager, nella selezione del pezzo [Part selection], queste dimensioni vengono generate automaticamente per la vista 3D [3D view] e la derivazione 2D [2D derivation]. Quando si esporta, la derivazione 2D [2D derivation] viene trasferita al sistema CAD.

Figura 7.1243.

Esempi:

Dimensioni orizzontali, verticali e parallele

Dimensioni radiali

Dimensioni dell'angolo

Note / numeri di articolo per l'elenco delle parti

Figura 7.1244.

Figura 7.1245.

Figura 7.1246.

Figura 7.1247.

Figura 7.1248.

Figura 7.1249.

Figura 7.1250.

Figura 7.1251.

Figura 7.1252.

Figura 7.1253.

Prerequisiti

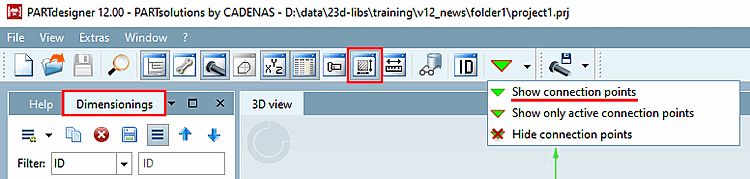

Se la finestra di ancoraggio Dimensioni (Dimensions [Dimensionings] ) non è visualizzata, richiamare tramite l'icona della barra degli strumenti.
Assicurarsi che i punti di connessione siano visualizzati nella vista 3D [3D view].
Se necessario, fare clic sul pulsante Mostra punti di connessione [Show connection points] nella barra degli strumenti standard.
Impostare prima i punti di quota richiesti (se non già presenti)
Poiché i punti di misura fanno riferimento a punti di quota/punti di attacco, questi devono essere già presenti nel componente o essere impostati in modo specifico.
I punti di connessione [Connection points] (visualizzati in verde nei singoli pezzi, in grigio negli assiemi) possono essere utilizzati allo stesso modo dei punti di quota puri (visualizzati in blu).
È essenziale notare su quale superficie/piano sono impostati i punti di quota!
Se i punti di quota non sono impostati correttamente, la quotatura nella vista 3D [3D view] con l'opzione di impostazione della proiezione prospettica [Perspective projection] sembra puntare ai punti sbagliati.

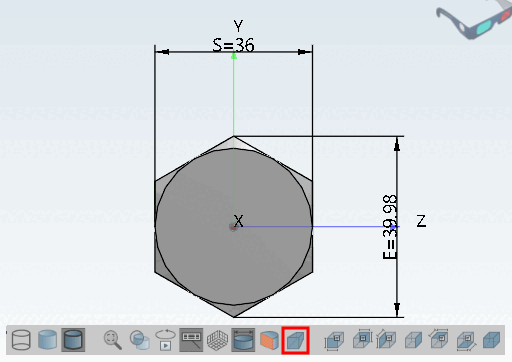

Figura 7.1254. Proiezione prospettica [Perspective projection] da

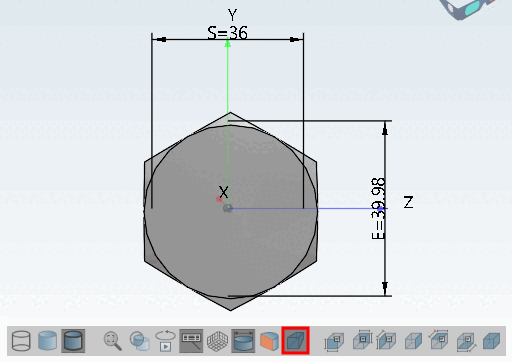

Figura 7.1255. Proiezione prospettica [Perspective projection] su

I punti di quota devono essere posizionati il più vicino possibile all'osservatore.
Esempio:

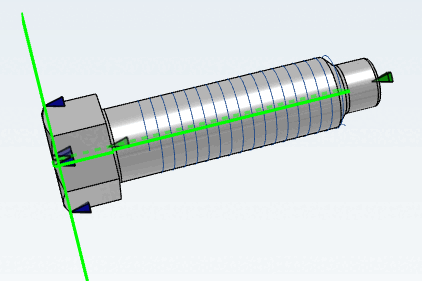

Figura 7.1256. Verde: livello corretto per i punti di quota

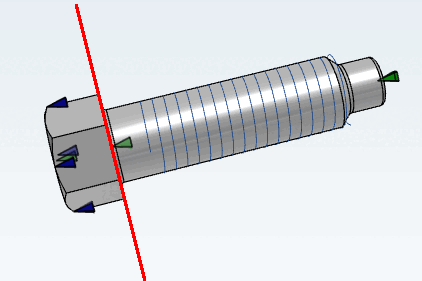

Figura 7.1257. Rosso: livello errato per i punti di quota
File per il salvataggio dei parametri di dimensionamento
È per la gestione delle dimensioni non è ancora disponibile, il file progetto, un file con lo stesso nome del progetto *.dim creato automaticamente e il Chiave CUSTOMDIMENSIONSV9 in File di progetto di configurazione dell'assembly (*asmcfg.prj), file di progetto del modello di assembly (*asmsbl.prj) o il file di progetto dell'articolo (*.prj) punta a questo *.dim.
Se un file customdimensions.txt è ancora esaurito versioni precedenti, continuerà ad essere utilizzato ed esistente Dati letti da lì.
In entrambi i casi, non è necessario intervenire manualmente.

Note speciali:

Non utilizzare le traduzioni per il dimensionamento automatico! ^[109] Utilizzare invece una variabile dell'intervallo di valori con un nome [Value range variable with naming] di testo neutro.

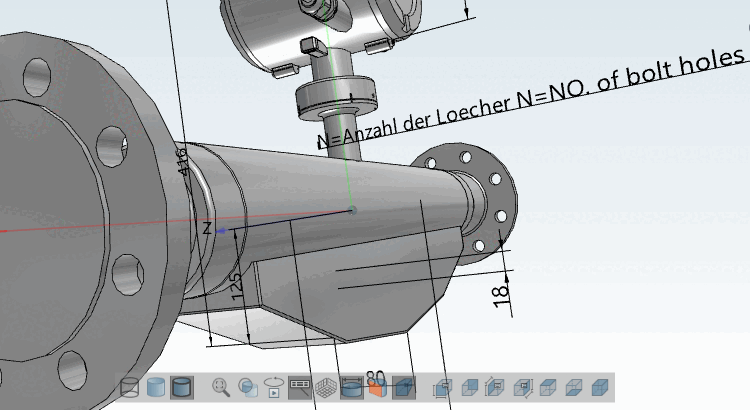

Figura 7.1258. Esempio per illustrare come NON utilizzare il testo nelle specifiche dimensionali

Dettagli:

L'area di lavoro è la finestra di aggancio di Dimensioni [Dimensionings]. È suddivisa in due aree di dialogo:
L'area di dialogo superiore elenca tutte le dimensioni con il relativo testo di descrizione (idealmente il nome della variabile come L, R, D, ecc.), mentre l'area di dialogo inferiore elenca in dettaglio i parametri della dimensione selezionata.

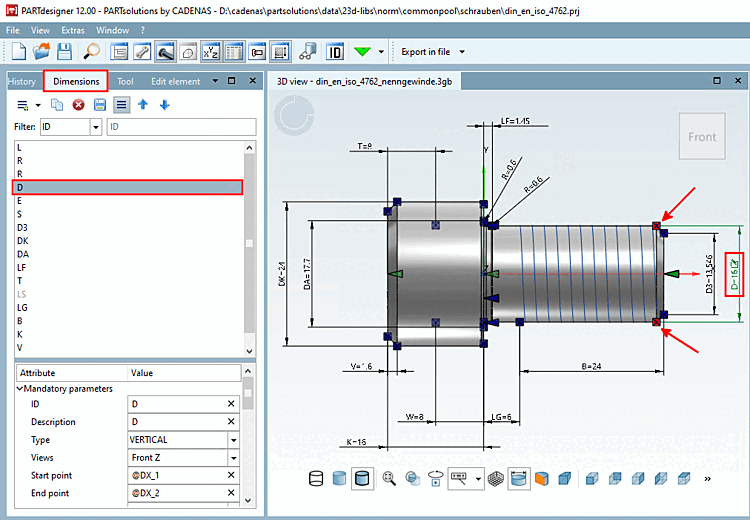

Quando si seleziona una quotatura, la quotatura corrispondente è evidenziata inverde nella vista 3D [3D view] e il punto iniziale [Start point] e finale [End point] della quotatura sono evidenziati in rosso. Al contrario, facendo clic su una quotatura nella vista [3D view] 3D si evidenzia la linea corrispondente sulla destra.

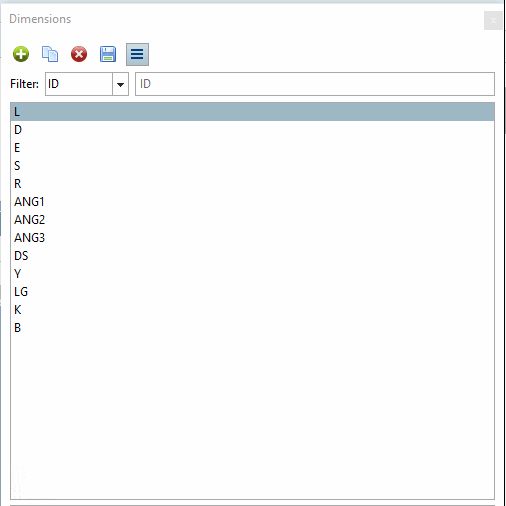

Figura 7.1259. Elenco delle dimensioni esistenti di un pezzo
- Sfondo grigio scuro
  La quotatura attualmente visualizzata nella vista 3D [3D view]
- Carattere rosso in grassetto
  La dimensione presenta modifiche. In questo caso L'icona viene visualizzata anche sul parametro specifico.
- Carattere grigio
  Il testo grigio viene visualizzato nei seguenti casi:
  - Nessuna vista selezionata
  - Condizione impostata che non è soddisfatta dalla parte attualmente caricata.
  - Una misura (ad es. distanza, angolo, ecc.) è inferiore alla precisione [Accuracy] impostata.
Non appena sono stati impostati tutti i parametri obbligatori [Mandatory parameters], il dimensionamento viene immediatamente visualizzato nella vista 3D [3D view].
Non appena vengono impostati tutti i parametri obbligatori [Mandatory parameters], le dimensioni sono immediatamente visibili anche nella derivazione 2D [2D derivation].
Facendo clic su una linea di quotatura, nell'area di dialogo inferiore vengono elencati tutti i parametri della quotatura, suddivisi in parametri obbligatori [Mandatory parameters], parametri opzionali [Optional parameters] e parametri 3D [3D Parameter]. Questi ultimi possono essere creati o semplicemente modificati. Le modifiche sono immediatamente visibili nella vista 3D [3D view] (purché i parametri obbligatori siano disponibili).
Informazioni dettagliate sui parametri obbligatori si trovano nei singoli capitoli dei tipi di quotatura. Sezione 7.16.7, “ Dettagli dei parametri opzionali ” Le informazioni dettagliate sui parametri opzionali sono riportate in un capitolo a parte.
Le modifiche ai valori vengono contrassegnate una volta nella parametri stessi per mezzo di un icon di annullamento (cliccando sull'icona si cambierà il annullato) e nell'elenco delle dimensioni con il rosso Carattere in grassetto.
Quella L'icona Annulla viene visualizzata fino a quando non sono ancora state salvate le modifiche utilizzando l'icona Salva [Save changes]. Dopodiché, Annulla non è più possibile.
Sopra l'elenco delle dimensioni sono disponibili i seguenti pulsanti:
- Nuovo dimensionamento Aggiungere [Create new dimension]
  -> Una nuova quota viene immediatamente aggiunta all'elenco delle quote. Il tipo [Type] ORIZZONTALE appare automaticamente. Se necessario, regolare la selezione nel campo elenco alla voce Tipo. È possibile modificare il tipo [Type] in qualsiasi momento.
- dimensionamento duplicare [Duplicate dimension]
  -> Viene creata una copia di una quotatura selezionata nell'elenco.
- Attualmente selezionato Eliminare la dimensione [Delete selected dimension]
  –> La quota selezionata viene estratta dal Lista rimossa. Solo quando vengono apportate modifiche salva [Save changes] è stato cliccato, l'eliminazione è completa e non c'è più "tornare indietro".
- modifiche salvare [Save changes]
  –> modifiche vengono visualizzate nel file *.dim salvato.
  Finché non devi usare il pulsante Salva le modifiche [Save changes] è stato salvato è indicato dalla riga ID in alto e per ogni parametro modificato visualizzata un'icona, che è possibile utilizzare per modificare il Annulla l'azione in questione.
  Una volta salvate le modifiche, non è più possibile ripristinarle.
- Tutti mostrare [Show all]
  Tutte le linee grigie (inattive) sono nascoste.

^[109]Un algoritmo [Attribute algorithm] come "VARIABLEX=TRANSLATE(VARIABILE) NON deve essere utilizzato in questo caso.
