Öffnen Sie im PARTdesigner das zu bemaßende Teil.

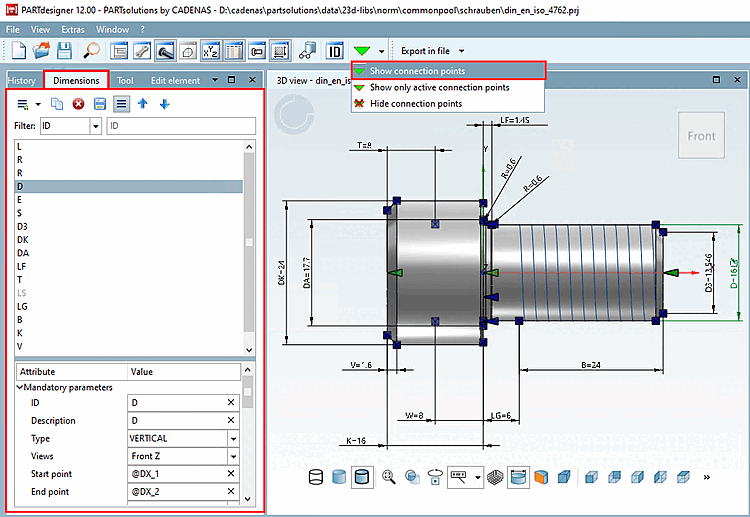

Öffnen Sie das Dockingfenster Bemaßungen [Dimensionings] mittels gleichnamigem Toolbar-Icon . Sie können es bei Bedarf per Drag&Drop als eigenes Fenster herauslösen.

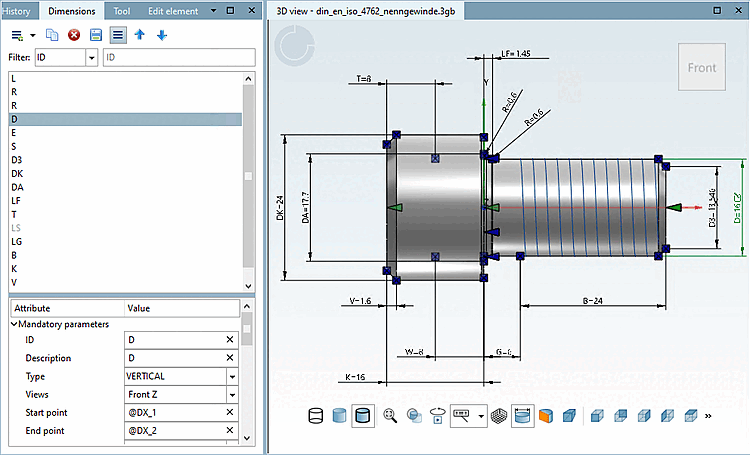

-> Es werden nun die Bemaßungspunkte (blau) und Anfügepunkte (in Einzelteilen grün, in Baugruppen grau) angezeigt.

Stellen Sie sicher, dass in der 3D-Ansicht [3D view] die Bemaßungen angezeigt werden.

Klicken Sie hierzu gegebenenfalls in der Werkzeugleiste der 3D-Ansicht [3D view] auf die Schaltfläche Bemaßungen anzeigen [Show Dimensionings].

Klicken Sie auf die Schaltfläche Neue Bemaßung hinzufügen [Create new dimension] .

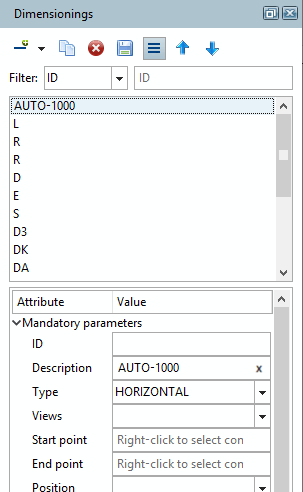

-> Es erscheint im oberen Dialogbereich eine "AUTO"-Bemaßungszeile und unten unter Pflichtparameter [Mandatory parameters] wird per Default der Typ [Type] HORIZONTAL angelegt. (Hier im Beispiel korrekt. Passen Sie ansonsten die Auswahl im Listenfeld an.)

Setzen Sie als ID und als Beschreibung "L".

Wählen Sie unter Pflichtparameter [Mandatory parameters] -> Ansichten [Views] die gewünschten 2D-Ansichten, auf welchen die Bemaßung angezeigt werden soll. Hier im Beispiel Vorne+ Z.

Ansichten, die eine Bemaßung enthalten, erkennen Sie in der 3D-Toolbar an einem entsprechenden Icon mit Bemaßungslinie .

Bestimmen Sie nun den Startpunkt [Start point] der Bemaßung.

Selektieren Sie den gewünschten Anfügepunkt [Connection point].

-> Der Anfügepunkt [Connection point] wird rot markiert.

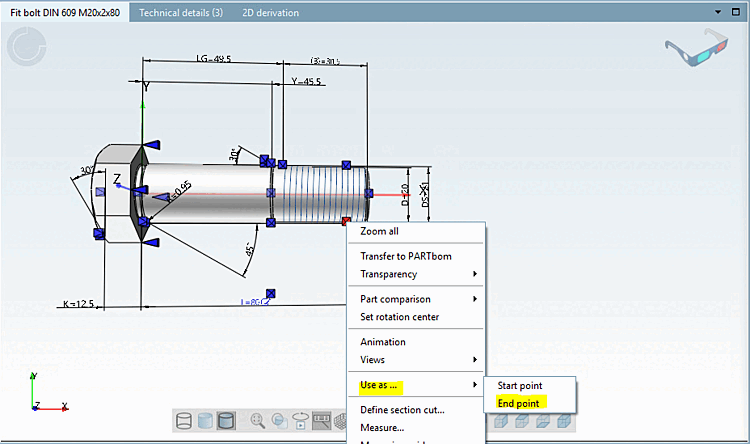

Rufen Sie das Kontextmenü auf und wählen Sie Verwenden als... [Use as ...] -> Startpunkt [Start point].

-> Der Startpunkt wird im Eingabefeld eingetragen.

Verfahren Sie beim Endpunkt [End point] ebenso.

Wählen Sie im Listenfeld von Position den Wert BBOX (Bounding box) und als Abstandsmaß (BBOX) [Offset (BBOX)] den Wert -DIST*12 (hier im Beispiel).

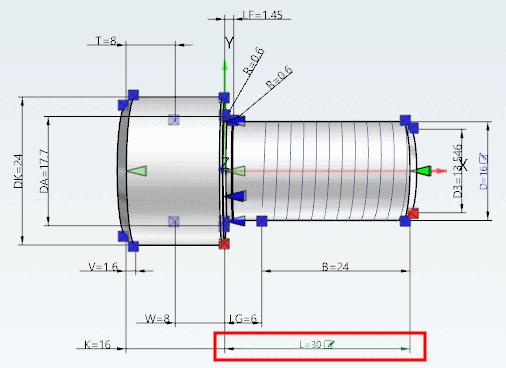

-> Sobald alle Pflichtparameter [Mandatory parameters] gesetzt sind, erscheint die Bemaßung in der 3D-Ansicht [3D view].

Sie können nun bei Bedarf noch Optionale Parameter [Optional parameters] modifizieren (z.B. Text) oder setzen (z.B. Pfeilgröße [Arrow size]).

Text:

Tipp Die genaue Bezeichnung des Teilenamens sehen Sie z.B. unter Startpunkt [Start point].

Eine komplette Übersicht zu PARTdesigner-Ausdrücken finden Sie unter Abschnitt 14.1, „PARTdesigner-Expressions “.

Variablenmapping [Variable mapping]

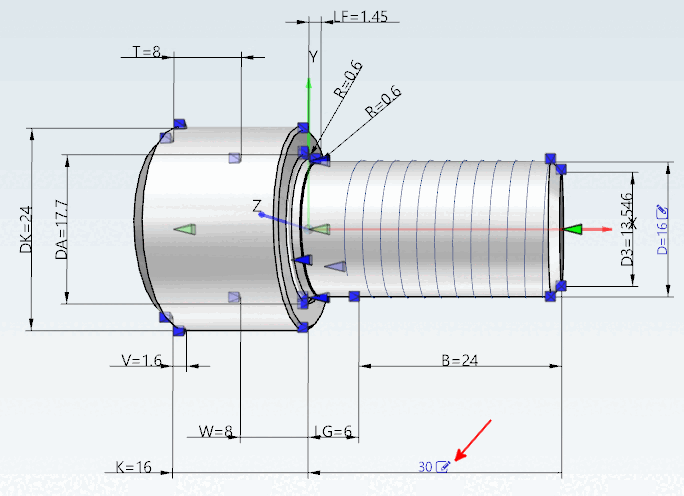

Sobald Sie den Variablennamen eintragen, wird das Editiersymbol angezeigt.

Der Benutzer kann später hier die zu exportierende Ausprägung ändern. Vergleiche Abschnitt 3.1.7.6.6, „Ausprägung via Bemaßungsangaben ändern “ in PARTsolutions Anwender - Handbuch.

Passen Sie die Angabe für die Schriftgröße entsprechend an (hier im Beispiel "DIST").

Setzen Sie Pfeilgröße [Arrow size] und Pfeilfaktor [Arrow factor].

Setzen Sie Genauigkeit [Accuracy].

Wenn alle Einstellungen gesetzt sind, klicken Sie auf Änderungen speichern [Save changes] .

-> Das Undo-Symbol verschwindet bei allen Parametern.

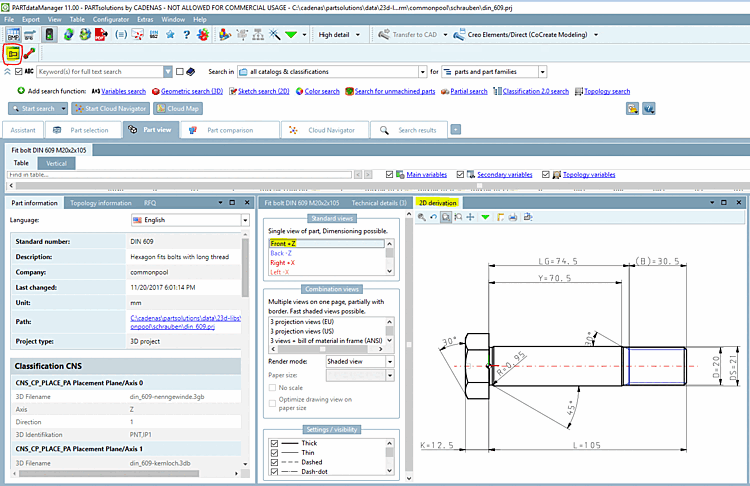

Klicken Sie nun auf 2D-Ableitung [2D derivation] .

Die gesetzte Bemaßung wird auch für die 2D-Ableitung [2D derivation] verwendet.

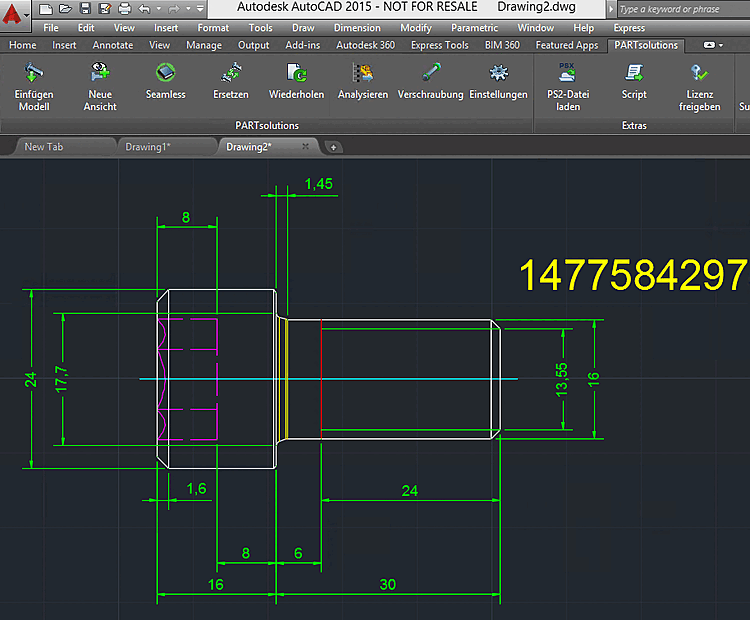

Beim Export ans CAD-System wird die Bemaßung ebenfalls übergeben.
