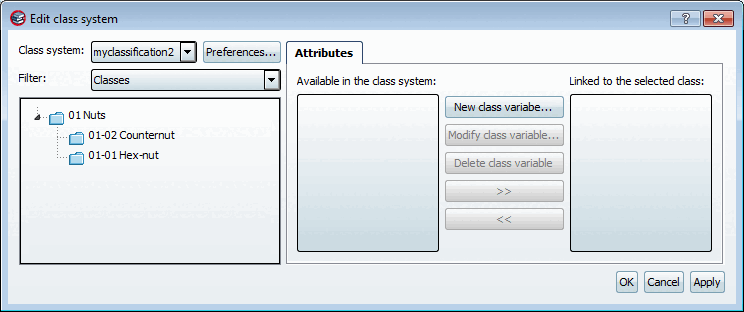

PARTproject -> Menu Extra [Extras] -> Sistemi di classe: Modifica [Class systems: edit...]...:

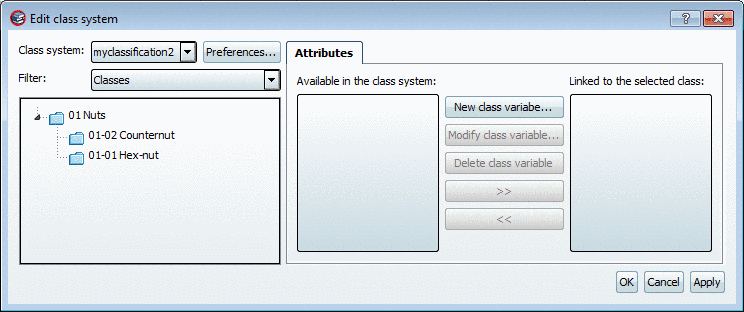

Creare il proprio sistema di classi. Sezione 5.12.14, “Creare o modificare il proprio sistema di classi ” Vedere . In questo esempio, è stata creata una sola classe con due sottoclassi.

Figura 5.1508.

Aggiornate l'indice!

PARTADMIN -> Gestione dell'indice di [Index administration] categoria

Per informazioni dettagliate al riguardo, consultare la sezione Sezione 1.3.3.6, “ Gestione degli indici ” in Amministrazione PARTsolutions - Manuale .

PARTproject -> Menu Extra [Extras] -> Moduli aggiuntivi [Additional modules] -> Sistemi di classi di mappe [Map class systems...]...

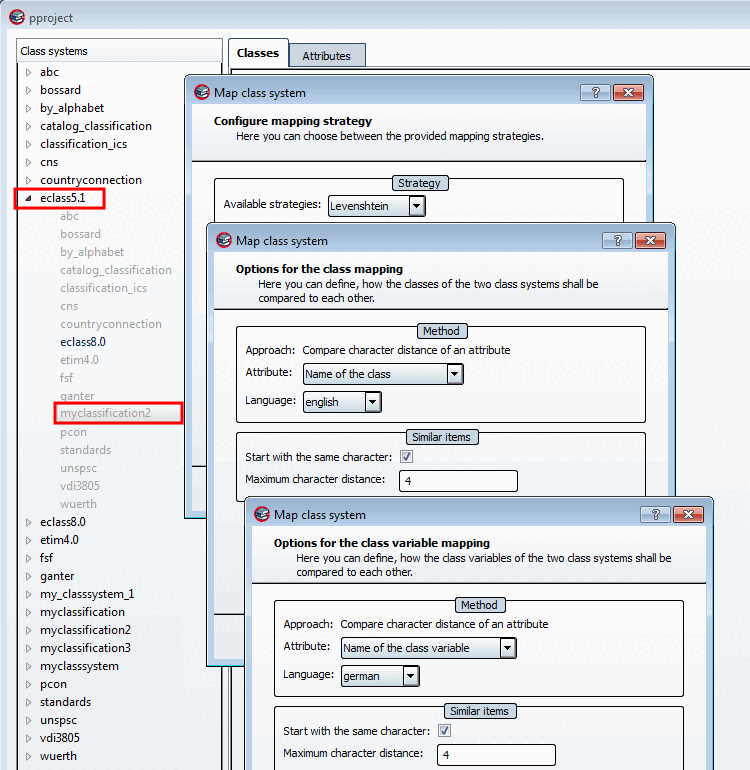

Aprire il menu di eClass5.1 e fare doppio clic sul sistema di classi da mappare (il proprio sistema di classi), oppure fare clic su Crea mappatura.... [Create mapping...] nel menu contestuale.

-> Si apre la finestra di dialogo Mappatura dei sistemi di classi [Map class systems].

Eseguire la mappatura utilizzando l' algoritmo di Levenshtein e le impostazioni Attributo [Attribute]: Nome della classe [Name of the class] e Attributo [Attribute]: Nome della caratteristica [Name of the class variable].

Figura 5.1509.

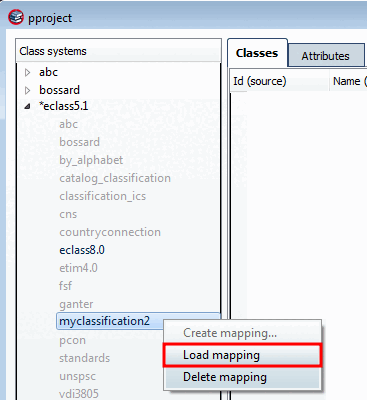

Fare clic su Carica mappatura [Load mapping] nel menu contestuale del sistema di classi.

Figura 5.1510.

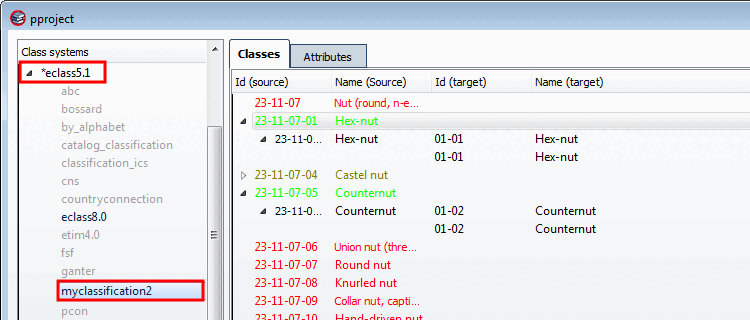

Figura 5.1511. Risultato

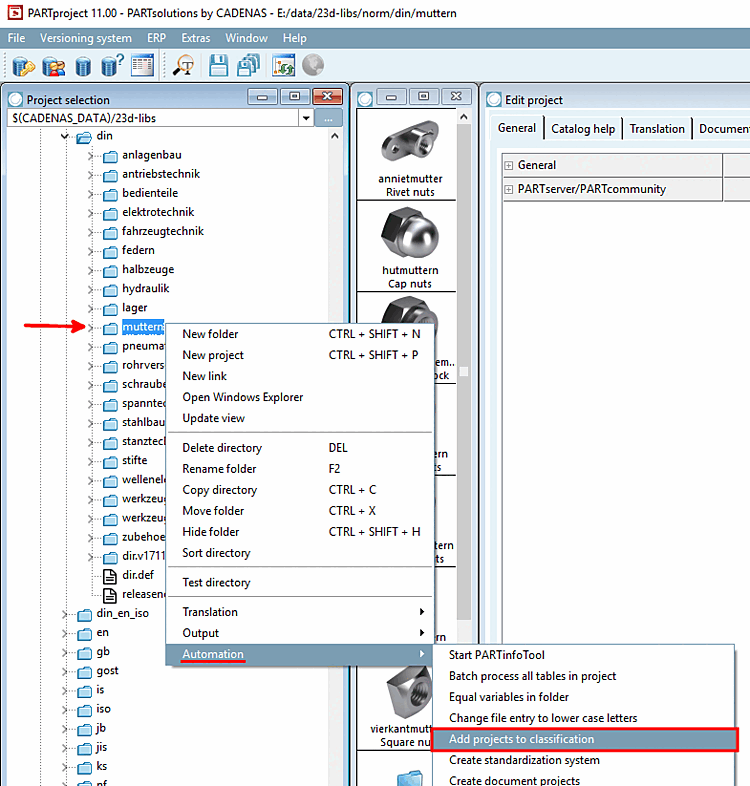

Richiamare il menu contestuale nella directory da cui si desidera assegnare i progetti alla propria classificazione (mappata).

In Automazione [Automation], fare clic sul comando Aggiungi progetti alla classificazione [Add projects to classification].

Figura 5.1512.

-> Si apre la finestra di dialogo Imposta classificazione [Set classification].

Selezionate il vostro sistema di classificazione nel campo elenco alla voce Classificazione [Classification] (qui nell'illustrazione "myclassification").

Attivare la casella di controllo in corrispondenza di Altra classificazione [Other classification] e selezionare la classe per la quale è stata precedentemente creata una mappatura nel campo dell'elenco (qui nell'illustrazione "eClass 5.0 SP1").

Con Avanti [Next] si passa alla pagina di dialogo successiva e si attiva l'opzione Trasferisci funzioni dalla classe [Take attributes from class] e si seleziona anche qui la classe corrispondente (nell'illustrazione ancora "eClass 5.0 SP1").

Figura 5.1513.  Altra classificazione [Other classification]

Figura 5.1514.  Altra classificazione [Other classification]

Fare clic su Start.

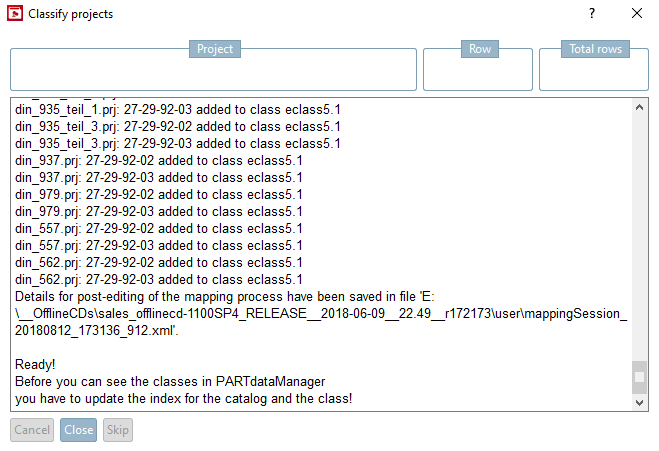

-> Il processo viene registrato nella finestra di dialogo Classificare i progetti [Classify projects].

Figura 5.1515.

Aggiornate l'indice!

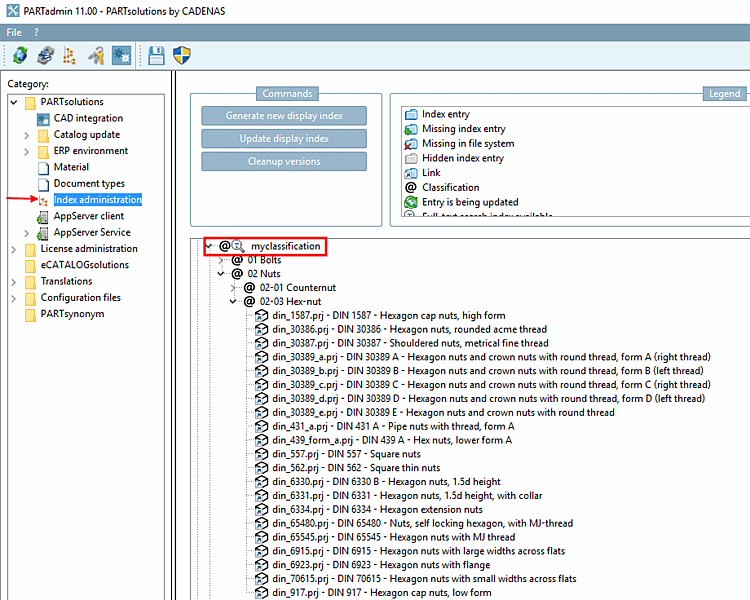

PARTADMIN -> Gestione dell'indice di [Index administration] categoria

Figura 5.1516. Risultato

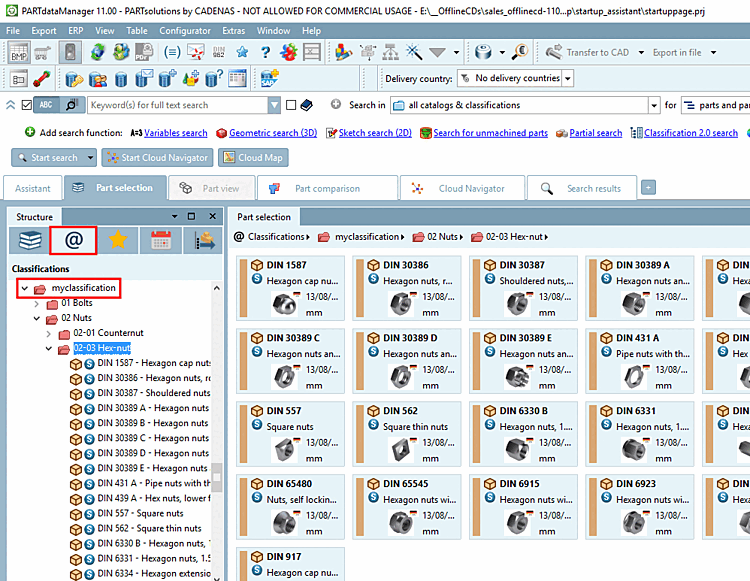

Avviare PARTdataManager, selezionare la pagina della scheda Classi [Classes] e selezionare la classificazione. Vengono visualizzati i componenti assegnati automaticamente.

Figura 5.1517.
