3.5.4.2.1.2. Revit: Finestra sul tetto
3.5.4.2.1.2.1. Punto di attacco
3.5.4.2.1.2.2. Classificare con il modello di famiglia di Revit

Se le finestre per tetti sono classificate di conseguenza, quando vengono posizionate in Revit viene creata automaticamente l'apertura per tetti appropriata e la finestra viene orientata in base alla pendenza del tetto.

Esportazione da PARTdataManager

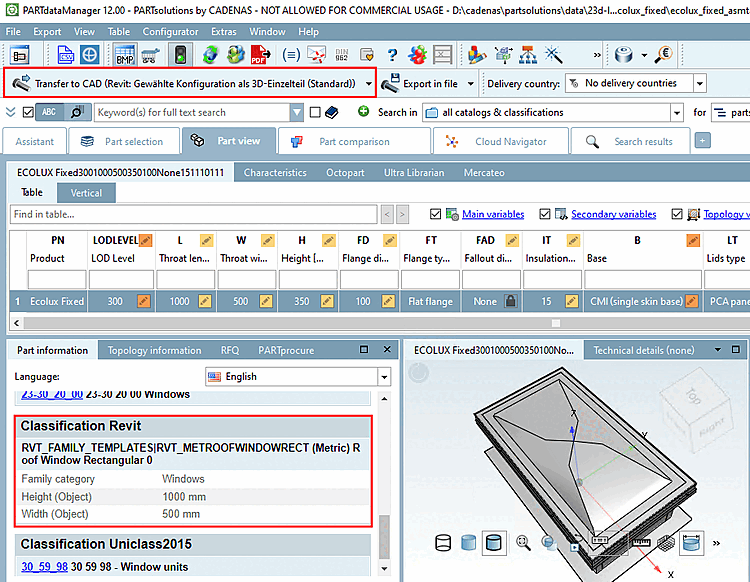

Figura 3.95. Esportazione da PARTdataManager

Finestra esportata in Revit

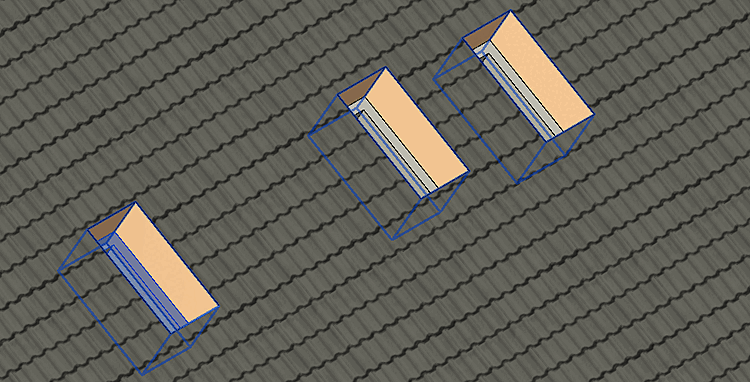

Figura 3.96. Finestra esportata in Revit

Per i lucernari rettangolari e rotondi è necessario utilizzare la classe appropriata.

Deve essere presente anche un punto di connessione correttamente impostato.

3.5.4.2.1.2.1. Punto di attacco

  • Deve essere presente un punto di attacco CNS_CP_PLACE_PC essere.

  • Per i lucernari rettangolari, il punto di collegamento deve trovarsi al centro del bordo inferiore.

    Lucernario rettangolare

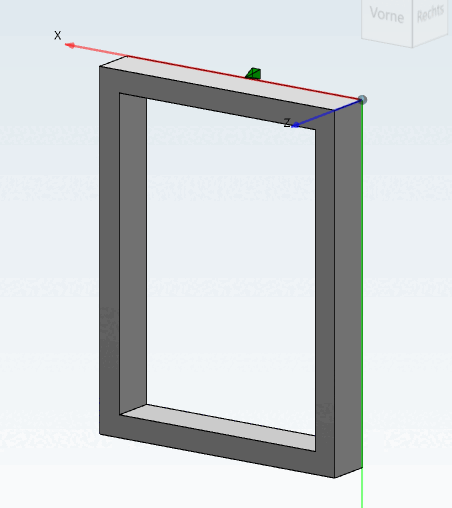

    Figura 3.97. Lucernario rettangolare

  • Per i lucernari rotondi, il punto di collegamento deve trovarsi al centro.

    Lucernario rotondo

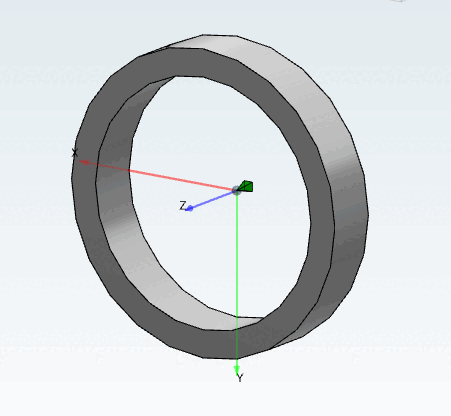

    Figura 3.98. Lucernario rotondo

  • Il lato piatto del punto di collegamento deve essere rivolto verso il tetto.

3.5.4.2.1.2.2. Classificare con il modello di famiglia di Revit

  • Le finestre per tetti rettangolari devono essere classificate utilizzando il modello (metrico) Finestra per tetti rettangolare.

  • Le finestre per tetto rotonde devono essere classificate utilizzando il modello (metrico) Finestra per tetto rotonda.

"Classificazione "Revit

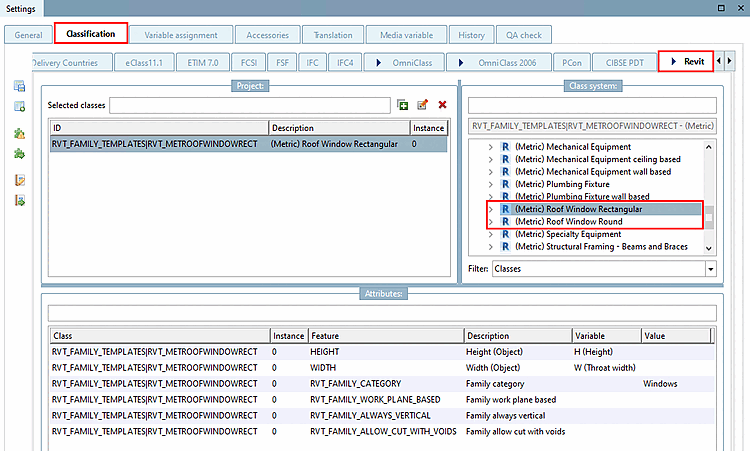

Figura 3.99. "Classificazione "Revit

La funzione "ALTEZZA" e "LARGHEZZA" o "DIAMETRO" viene utilizzata per creare l'altezza e la larghezza o il diametro dell'apertura da realizzare.

Mettere Per Caratteristica RVT_FAMILY_CATEGORY il valore di Windows, in modo che l'oggetto possa essere utilizzato in Revit come viene rilevata o classificata. Se si tratta di un assemblaggio, quindi assegnare il modello al file *_asmtab.prj e classificarlo questi.

[Importante]Importante

Il lucernario viene inserito nel piano di riferimento inferiore del tetto, cioè all'interno. Se il lucernario deve essere a filo con l'esterno, avere una sporgenza o comunque un offset rispetto al piano di riferimento inferiore del tetto, è necessario tenerne conto durante la modellazione. Se necessario, impostare il punto di connessione (CP) su un livello separato, che può essere controllato tramite una variabile.

Piano di riferimento inferiore contrassegnato in rosso

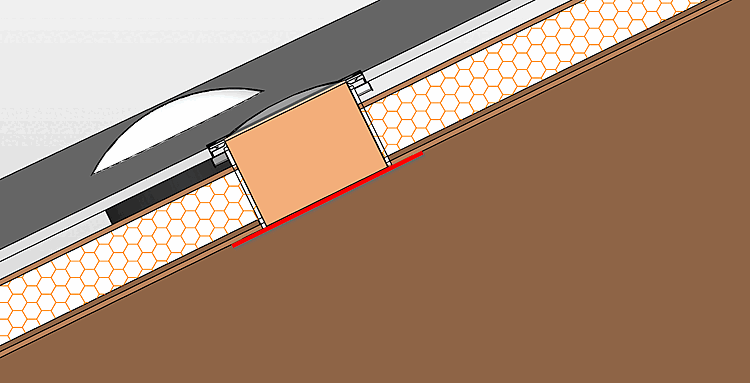

Figura 3.100. Piano di riferimento inferiore contrassegnato in rosso

Lo spessore del tetto non può essere interrogato, pertanto il progettista deve tenerne conto quando seleziona la finestra del tetto (nella tabella PARTdataManager).
