2.3.7.9. NX: regolare il dialogo di posizionamento tramite macro

2.3.7.9.2. Procedura per l'utilizzo di NX con Teamcenter

Mettere Assicurarsi che sia presente il modello di macro corretto ifugnx.cfg è attivo ed eseguire un posizionamento con una parte di prova. In Idealmente, tutte le impostazioni del modello sono già come desideri. in realtà bisogno. In questo caso, non è necessario alcun Adattamenti.

In caso contrario, eseguire i passaggi indicati nelle istruzioni seguenti.

Aprire una sessione NX vuota.

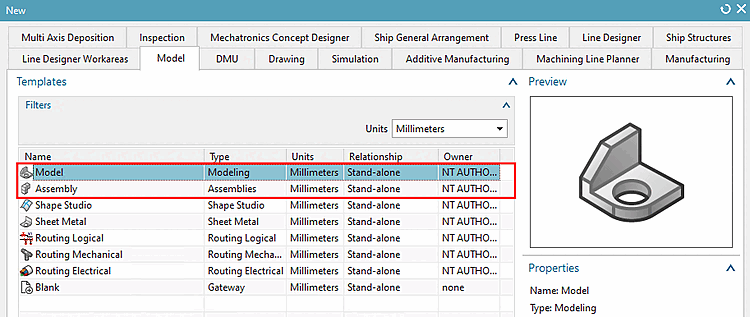

Selezionare "Modello" o "Montaggio".

Figura 2.164.
Assicurarsi che "Strato solido (default 27)" sia attivato.

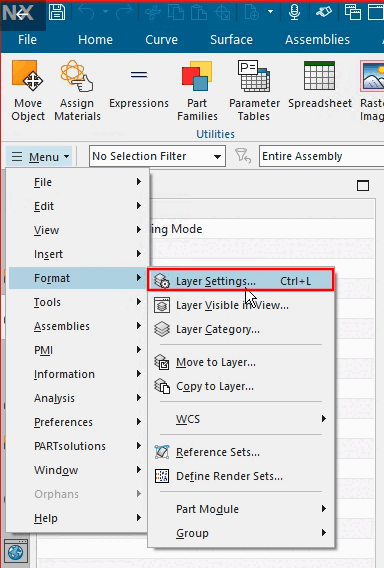

Figura 2.165. Menu -> Formato -> Impostazioni livello

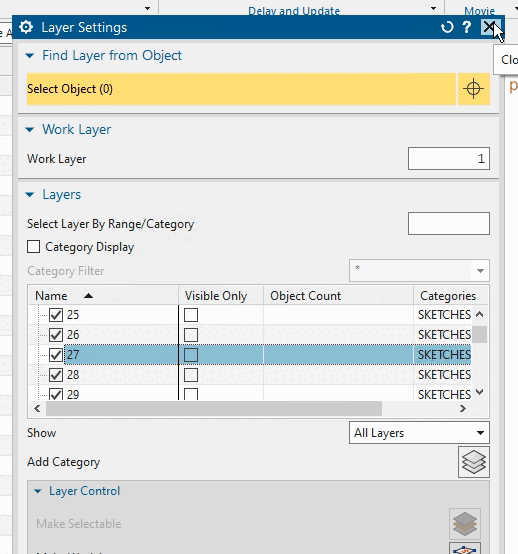

Figura 2.166. Strato 27 attivato
Eseguire un posizionamento di prova. In questo modo non si dovrebbero commettere errori durante la registrazione della macro.
Aprire un nuovo modello.
Avviare la registrazione della macro.

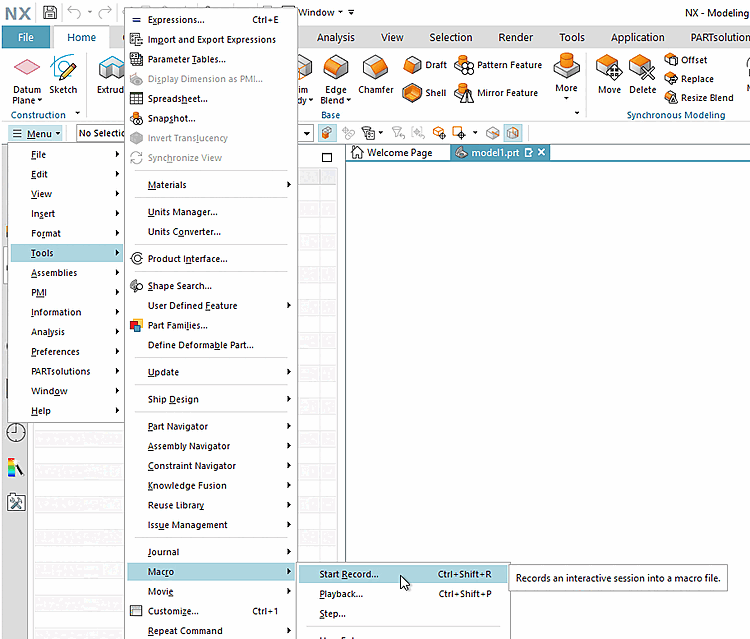

Figura 2.167. Menu -> Strumenti -> Macro -> Avvia registrazione...

Determinare il percorso e il nome del file per la macro e confermare con OK. Salva la macro su Meglio andare direttamente all'elenco fornito a tale scopo in ...\iface\unigraphics\shared\macro\cns_place_....macro.

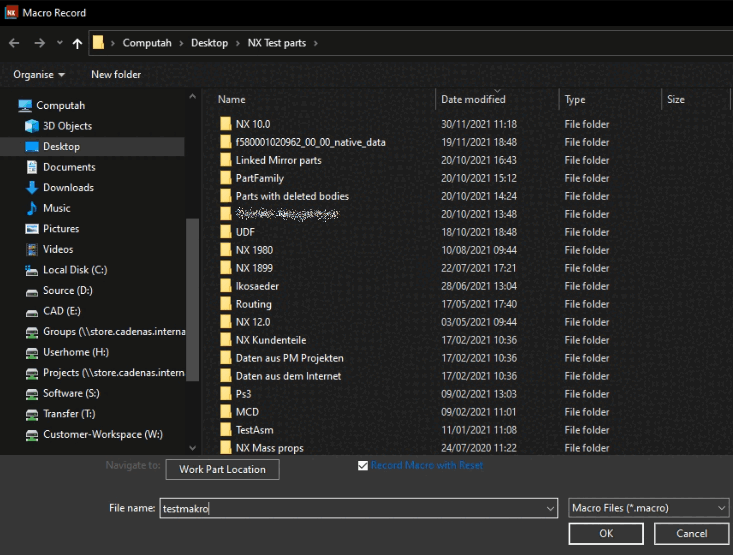

Figura 2.168. Finestra di dialogo "Macro Record

-> La registrazione viene avviata immediatamente.

Nota
Ogni tasto premuto è fondamentale! Se si verifica un errore, annullare la registrazione e riavviare completamente!

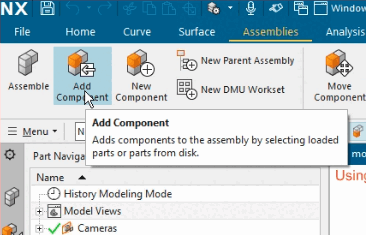

1. Fare clic su Aggiungi componente.

  Figura 2.169.

  -> Si apre la finestra di dialogo Aggiungi componente.

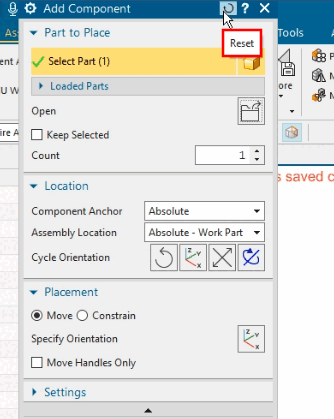

2. Fare clic su Ripristina.

  Figura 2.170.

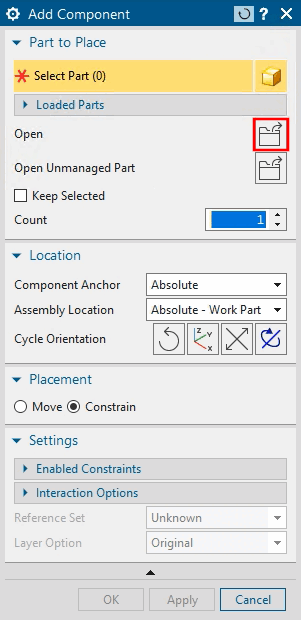

3. Fare clic sul pulsante Apri.

  Figura 2.171.

  -> Si apre la finestra di dialogo del nome del file della parte.
4. Selezionare l'opzione Teamcenter nel campo dell'elenco in Cerca in.

  Nota
  Se l'opzione è già visualizzata, aprire comunque il campo elenco e selezionare questa opzione.

  Figura 2.172.
5. Successivamente, è necessario inserire le voci corrette in Numero e Revisione.

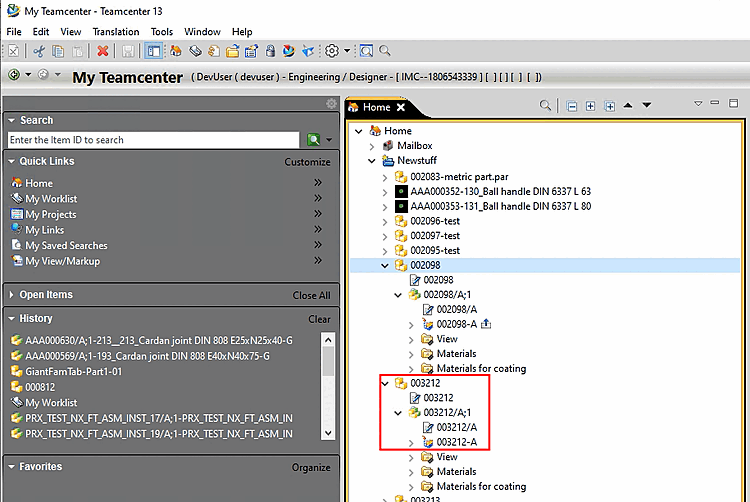

  Per trovare le informazioni pertinenti, aprire My Teamcenter -> Home -> Newstuff.

  Figura 2.173.

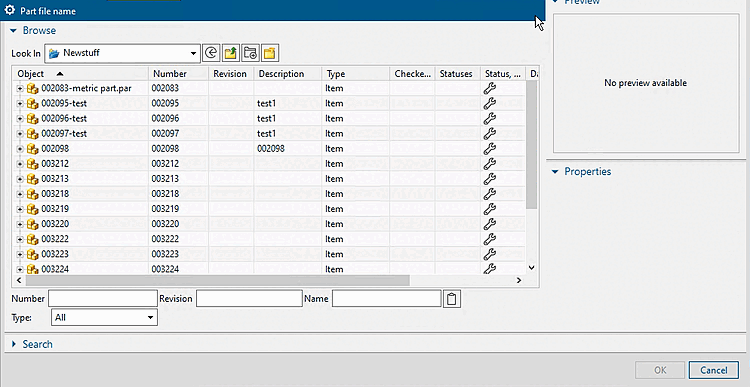

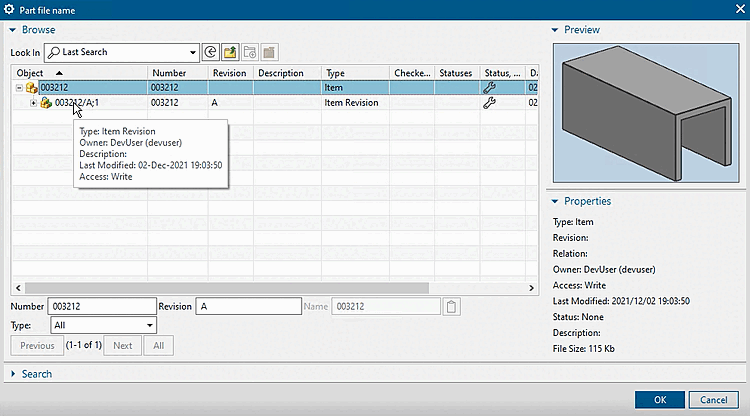

6. Inserite un ID articolo valido nel campo di immissione sotto Numero.
  Utilizzare TAB per passare al campo successivo e inserire una revisione valida in Revisione.
  Chiudere la finestra di dialogo facendo clic su OK.

  Figura 2.174.

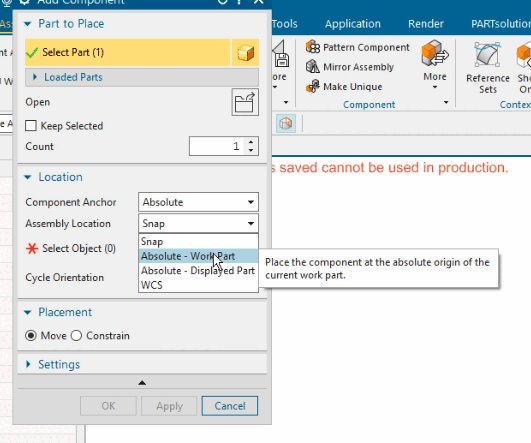

7. Aprire il campo elenco in Posizione di montaggio e selezionare Assoluto - Parte di lavoro.

  Figura 2.175.

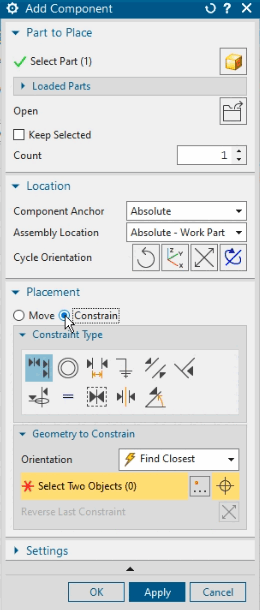

8. Facoltativo: modificare l'impostazione in Posizionamento da "Sposta" a "Vincola".

  Figura 2.176.

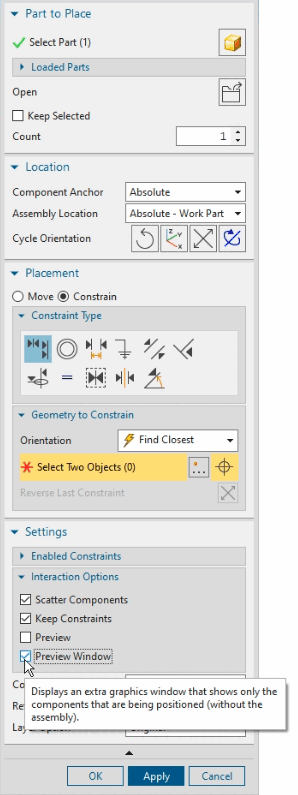

9. Facoltativo: disattivare l'opzione Anteprima in Impostazioni -> Opzioni di interazione e attivare Finestra di anteprima.

  Figura 2.177. "Finestra di anteprima" attivata
10. Infine, NON fare clic su OK.
Termina la registrazione della macro.
Controllare la macro:

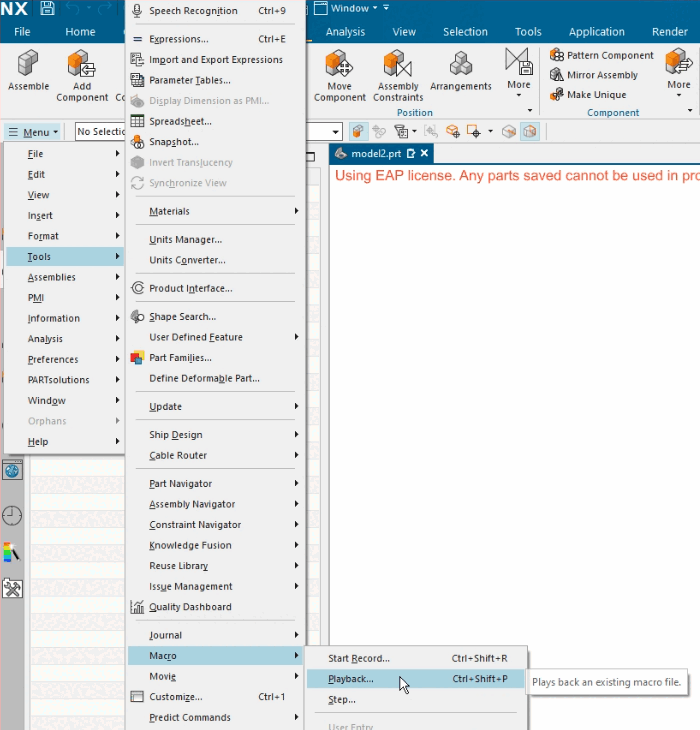

1. In Menu -> Strumenti -> Macro, fare clic su Riproduzione....

  Figura 2.178. Menu -> Strumenti -> Macro -> Riproduzione...

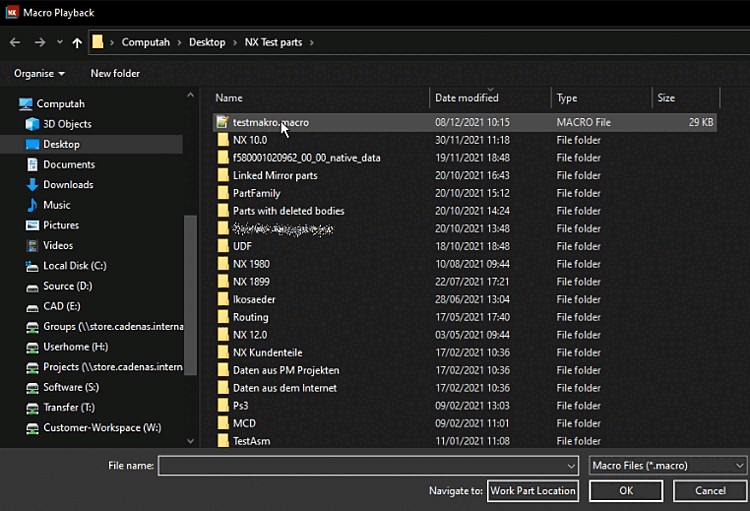

2. Selezionare la macro creata in precedenza nella finestra di dialogo Riproduzione macro.

  Figura 2.179. Menu -> Strumenti -> Macro -> Riproduzione...
Continuare solo se tutto è andato secondo i piani fino a questo punto.

Modifica macro

Durante la registrazione della macro, è stata utilizzata una parte di esempio specifica. I punti che contengono riferimenti a questa parte devono ora essere sostituiti da segnaposto generici.

Aprire la macro registrata.

Suggerimento

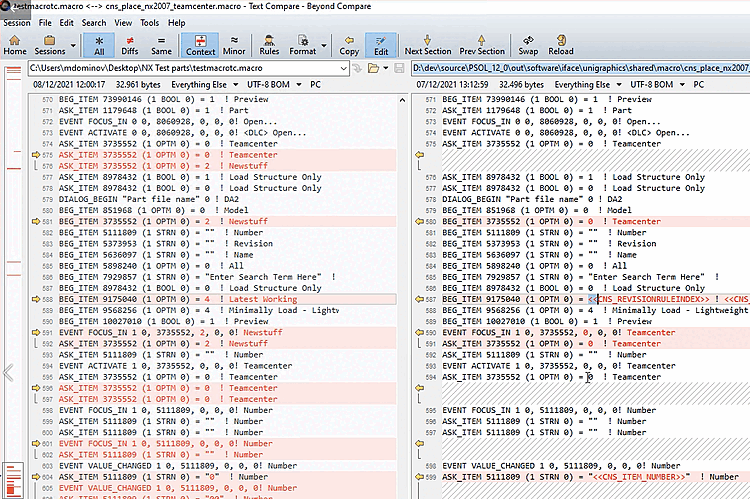

Utilizzare un Programma di confronto come Beyond Compare e carica da un lato la tua registrazione macro e dall'altro dall'altro, uno dei modelli standard di Teamcenter sotto ...\iface\unigraphics\shared\macro (ad es. cns_place_nx2007_teamcenter.macro ).

Figura 2.180.

Nota

Un indicatore per individuare le posizioni da sostituire sono le linee marcate in rosso, che appaiono solo se ci sono differenze tra le due versioni caricate.

Tuttavia, non tutti i contrassegni rossi devono essere sostituiti.

Solo le righe della macro standard che presentano parentesi doppie angolari sono determinanti per la sostituzione.

Se necessario, cancellare il proprio nome utente e sostituirlo, ad esempio, con "amministratore". (Non ha importanza per la funzionalità).

Figura 2.181.

Cercare le righe con parentesi angolari nel modello standard di Teamcenter.

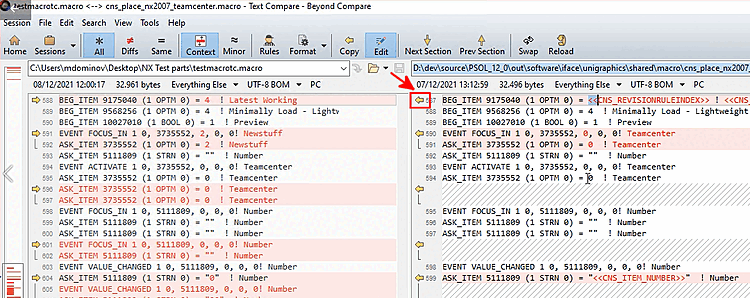

Esempio 1:

BEG_ITEM 9175040 (1 OPTM 0) = <<CNS_REVISIONRULEINDEX>> ! <<CNS_REVISIONRULE>>

Figura 2.182.

Trasferire queste righe nella macro di registrazione utilizzando il programma di confronto. Nell'illustrazione precedente, fare clic sulla freccia gialla.

Esempio 2:

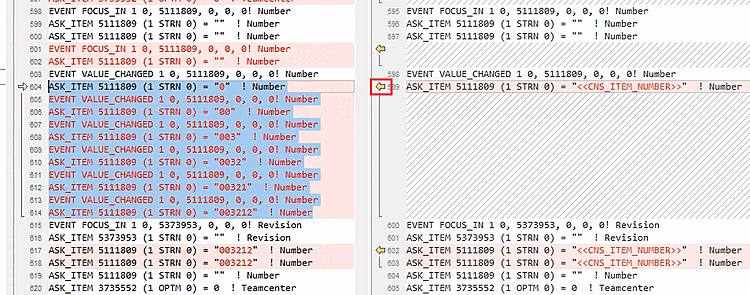

Fare clic sulla freccia gialla per sovrascrivere l'intero blocco a sinistra.

Figura 2.183.

Esempio 3: se le occorrenze da sostituire sono molto frequenti, è bene lavorare con Search & replace invece di trasferire ogni singola occorrenza con la freccia gialla.

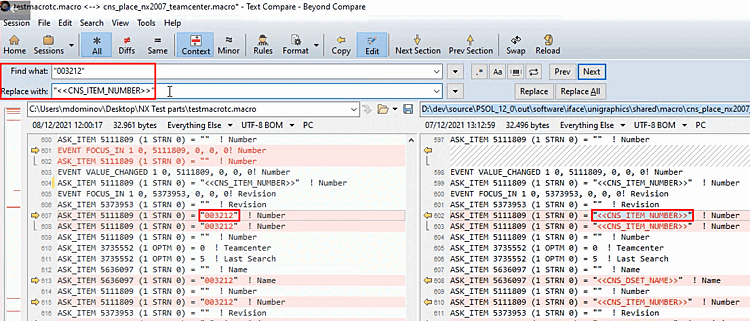

Figura 2.184. "<<CNS_ITEM_NUMERO>>" sostituisce le occorrenze specifiche del numero nella macro di registrazione.

Attenzione

È meglio non utilizzare il comando Sostituisci tutto, ma Sostituisci. Non tutte le occorrenze del numero devono essere sostituite dallo stesso segnaposto!

Figura 2.185. Esempio: sostituzione del numero con "<<CNS_DSET_NAME>>".

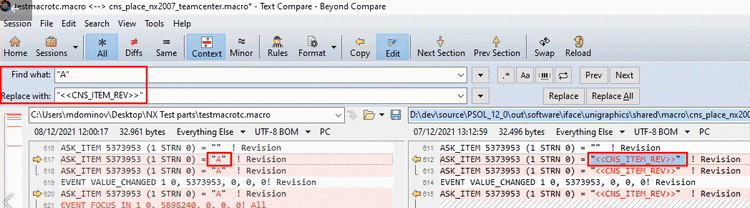

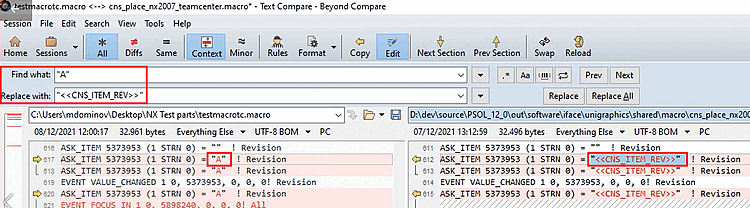

Figura 2.186. "<<CNS_ITEM_REV>>" sostituisce le occorrenze specifiche della revisione nella macro di registrazione.

Esempio 4: ignorare le righe vuote.

Figura 2.187.

Facoltativamente, è possibile eliminare anche le righe seguenti alla fine del file.

WINDOW RESIZE 1.000000 10.822917 7.906250 -1.000000 -0.730510 1.000000 0.730510
WINDOW RESIZE 1.000000 10.822917 7.906250 -1.000000 -0.730510 1.000000 0.730510
WINDOW RESIZE 1.000000 10.822917 7.906250 -1.000000 -0.730510 1.000000 0.730510
WINDOW RESIZE 1.000000 10.822917 7.906250 -1.000000 -0.730510 1.000000 0.730510
WINDOW RESIZE 1.000000 10.822917 7.906250 -1.000000 -0.730510 1.000000 0.730510

Impostare la macro di posizionamento in ifugnx.cfg

Nota

Questo passaggio deve essere eseguito manualmente compresa la versione NX 1926, mentre per le versioni successive avviene automaticamente, per cui l'intervento manuale a questo punto non è necessario, a meno che la macro non sia registrata per una speciale sottoversione di NX.

Per le versioni successive, non è necessario Adeguamento del nome. Basta inserire il file macro registrato sotto ...\iface\unigraphics\shared\macro secondo il modello cns_place_nxXXXX.macro oppure cns_place_nxXXXX_teamcenter.macro Spento. Il file appropriato viene quindi automaticamente determinato.

Se il riferimento di cui ifugnx.cfg sia ai sensi placementmacro= dichiarato esplicitamente, il nome non ha importanza.

Assicurarsi che sia attivata la chiave corretta per l'installazione.
Sostituire il modello standard corrispondente con il file macro registrato.

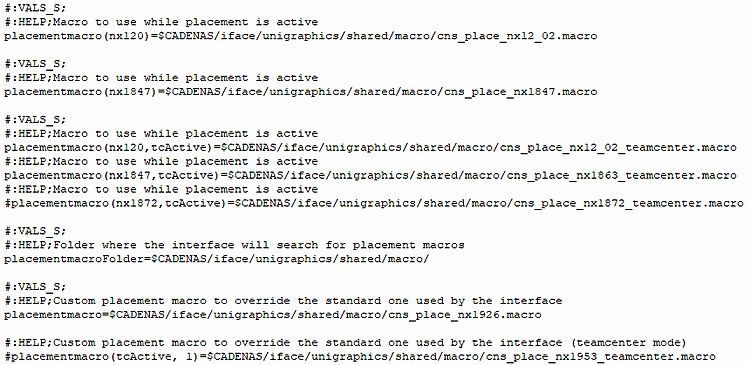

Figura 2.188. Entsprechender Ausschnitt aus ifugnx.cfg mit "placementmacro" Schlüsseln

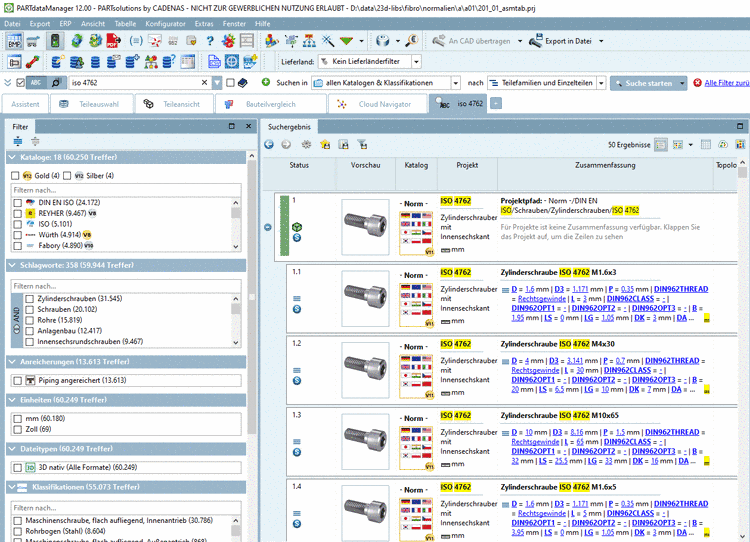

Testare la macro da PARTdataManager una volta con una singola parte e una volta con un assieme, eventualmente un'altra volta con una parte in pollici.

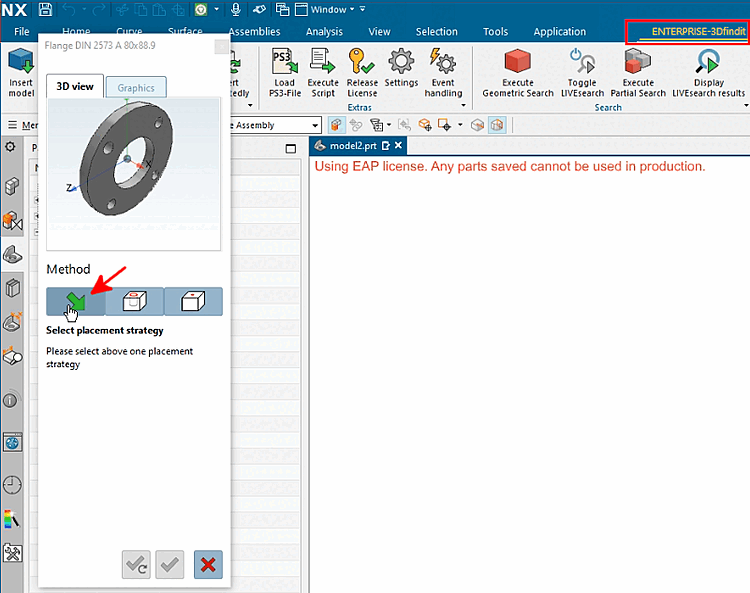

Dopo il trasferimento del pezzo, fare clic sulla freccia verde (dialogo di posizionamento nativo).

Figura 2.189.

-> La finestra di dialogo di posizionamento di NX dovrebbe ora mostrare esattamente le impostazioni effettuate durante la registrazione della macro.
Facoltativo per il controllo: visualizza il File macro cns_place.macro nella directory utente a.
Questo dovrebbe mostrare esattamente le sostituzioni correnti corrispondenti dopo ogni esportazione.
