2.2.8.2. Struttura del blocco "AttributeMapping(is3d)

In La struttura del blocco AttributeMapping(is3d) è descritta di seguito. Il blocco si trova nei file di interfaccia if<cadname>.cfg.

  • Il blocco AttributeMapping(is3d) contiene sezioni (si riferisce a un gruppo di chiavi ). Le singole sezioni sono identificate con 00[50]01, 02, ecc. vengono incrementati.

  • Istituzione di una sezione:

    • Attr_Content(opzionale; tuttavia, devono essere presenti "Attr_Content" o "Attr_CopyFrom", o entrambi)

      Ilvalore della chiave si riferisce a un blocco con lo stesso nome nel file di configurazione.[51]

      PARTadmin -> File di configurazione [Configuration files] della categoria -> if<cadname>.cfg file di configurazione

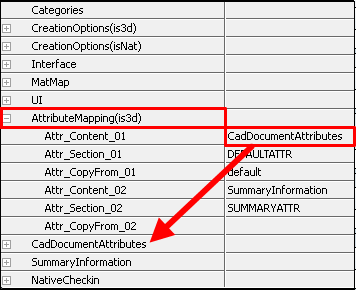

      Figura 2.19. PARTadmin -> File di configurazione [Configuration files] della categoria -> if<cadname>.cfg file di configurazione

      Gli attributi definiti dall'utente o specifici del CAD possono essere dichiarati nel blocco aggiunto "CadDocumentAttributes".

      Se il valore non è impostato, il contenuto può essere specificato tramite "CopyFrom". Se vengono specificati entrambi ("CopyFrom" e "Content"), i due contenuti vengono combinati per formare un elenco.

    • Attr_CopyFrom(opzionale; deve essere presente "Attr_Content" o "Attr_CopyFrom", o entrambi)

      Se la chiave esiste e contiene un valore, significa che gli attributi standard PARTsolutions sono stati trasferiti al sistema CAD.

      Sono possibili i seguenti valori:

      • default: gli attributi di $CADENAS_LANGUAGE vengono trasferiti.

      • Specificare la lingua (tedesco, inglese, francese, ecc.): Gli attributi standard vengono trasferiti nella lingua specificata.

        [Nota]Nota

        Se non esiste una traduzione per un attributo nella lingua specificata, non viene trasferito non attributo (nemmeno quello della lingua $CADENAS_LANGUAGE).

      • Nessuna voce: non vengono trasferiti attributi standard. (Per trasferire esplicitamente alcuni attributi, consultare le informazioni nelle sezioni seguenti).

      [Nota]Nota

      È anche possibile impostare più lingue. In alcuni sistemi CAD, questa impostazione è già predefinita. In altri sistemi CAD, le chiavi necessarie per le lingue aggiuntive possono essere aggiunte in qualsiasi momento. È quindi necessario generare autonomamente le chiavi seguenti:

      Attr_Section_02="Der jeweilige Systemkey"
Attr_CopyFrom_02=english
Attr_Prefix_02=CNS_ENG_
Attr_Section_03="Der jeweilige Systemkey"
Attr_CopyFrom_03=italian
Attr_Prefix_03=CNS_ITA_
Attr_Section_04="Der jeweilige Systemkey"
Attr_CopyFrom_04=japanese
Attr_Prefix_04=CNS_JP_

      Vedere Sezione 1.7.1.4, “Modifica di blocchi e chiavi”.

    • Sezione_Attr

      Una chiave di sistema(la destinazione [ad esempio la pagina della scheda] in CAD) che non deve essere modificata!

    • Attr_Prefix (facoltativo)

      È possibile anteporre un prefisso (ad esempio CNS_). Se vengono trasferite più lingue, è sempre utile differenziarle utilizzando prefissi diversi.

[Nota]Nota

La struttura delle altre schede è descritta in modo specifico per ciascun sistema CAD.

Fare clic sul link desiderato per passare alla sezione specifica del CAD.



[50] Il primo contatore può essere 00 o 01.

[51] Nell'illustrazione seguente, si tratta di "CadDocumentAttributes" come esempio.
