7.11.3. [Template] con informazioni di base

[Nota]Nota

L'elemento "Modello" contiene informazioni di base ed è obbligatorio.

Ha i seguenti attributi:

  • nome

    Il nome è l'identificatore univoco di questa vista di disegno. Ciò significa che non devono esistere altri identificatori con lo stesso nome.

  • base unitaria

    Specifica l'unità di base in cui è definita la vista del disegno.

  • hide (impostare l'attributo da soli, se necessario)

    Con "hide=1" è possibile impedire la visualizzazione del modello in PARTdataManager -> Derivazione 2D [2D derivation] -> Viste combinate [Combination views].

    [Nota]Nota

    Questa opzione può essere interessante se si creano file dw esplicitamente per altre applicazioni (ad es. PARTtemplateDesigner ) o per scopi applicativi (ad es. per la funzione scheda tecnica PDF [PDF datasheet] ).

Esempio:

[Template]
name=datasheet
unitbase=mm
hide=0/1

Vista in sezione

È inoltre possibile applicare sezioni alle viste 2D.

A tal fine, nel blocco Modello si dichiarano il piano di sezione, la direzione della sezione (1/-1) e, facoltativamente, uno spostamento.

Esempio:

[Template]
cutPlaneType=YZ
cutPlaneDirection=1
cutPlaneDistance=0.0

Immettere le visualizzazioni desiderate da visualizzare sotto "ordine":

[ELEMENT_grid1]
type=grid
padding_x=10
padding_y=10
padding_unit=percent
columns=2
rows=1
order=back,left

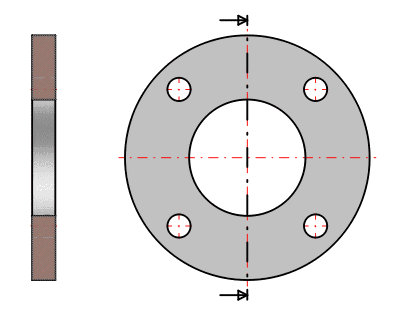

Esempio: vista dall'alto del piano sezionale a sinistra, vista laterale del piano sezionale a destra. Nella vista laterale, una linea tratteggiata indica il piano di sezione, mentre le frecce indicano la direzione di osservazione.

Figura 7.902. Esempio: vista dall'alto del piano sezionale a sinistra, vista laterale del piano sezionale a destra. Nella vista laterale, una linea tratteggiata indica il piano di sezione, mentre le frecce indicano la direzione di osservazione.

[Nota]Nota

La definizione dw ha la priorità sulla definizione manuale.

È possibile attivare la sezione solo per l'intero disegno; si applica a tutte le viste.
