1.10.1.2.2.3. plugin "BIMtest" / "QAchecker
1.10.1.2.2.3.1. Plugin "BIMtest
1.10.1.2.2.3.2. Plugin "QAchecker

Prima della pubblicazione dei progetti, viene effettuato un controllo di qualità sotto molti aspetti.

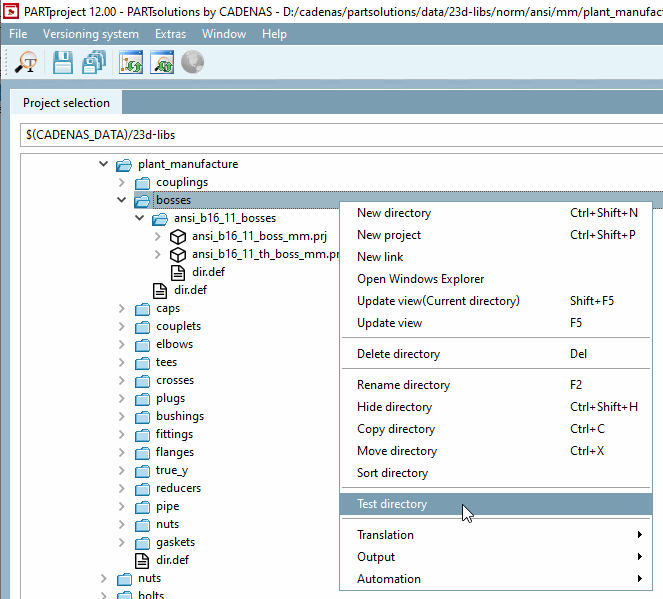

La chiamata viene effettuata in PARTproject alla voce Selezione progetto [Project selection], nel menu contestuale dei progetti (Progetto test [Test project] ) o delle directory (Directory test [Test directory] ).

Progetto di prova [Test project]

Figura 1.349.  Progetto di prova [Test project]

-> Si apre la finestra di dialogo delle impostazioni di QA Check [QA Check Settings] con le pagine delle schede Generale, Test, Output e Plugin.

Con la V12 SP2 sono stati aggiunti (o integrati) i plugin BIMtest e QAchecker.

Figura 1.350.

1.10.1.2.2.3.1. Plugin "BIMtest

I vari requisiti dell'area BIM possono essere testati utilizzando il nuovo plugin BIMtest.

Attivare l'area di dialogo e quindi le opzioni desiderate.

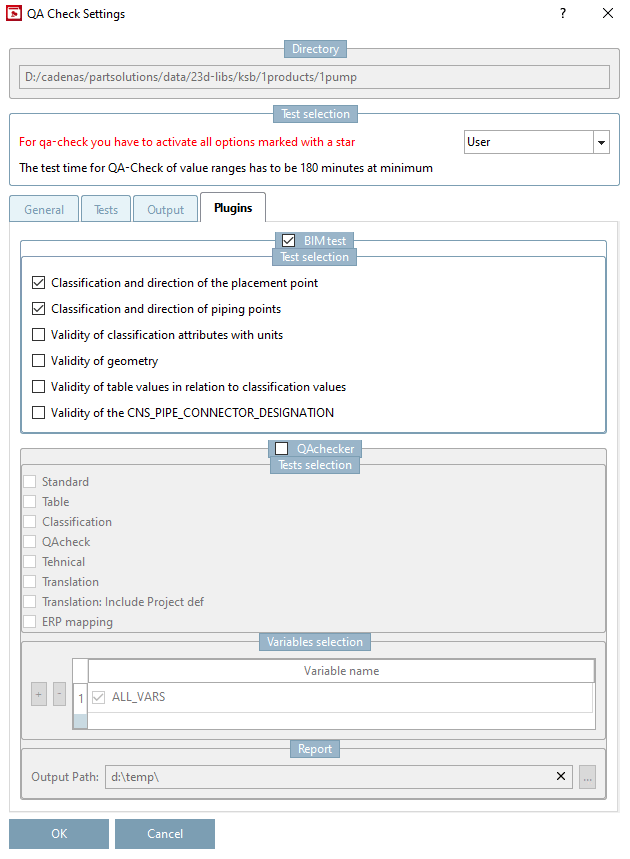

Figura 1.351.

  • Classificazione e direzione del punto di posizionamento [Classification and direction of the placement point]

  • Classificazione e direzione dei punti di tubazione [Classification and direction of piping points]

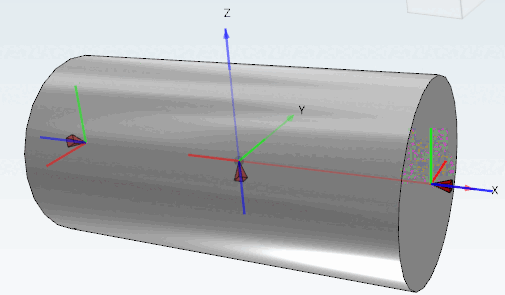

    Controlla se le direzioni dei punti di connessione di tutte le parti di un catalogo (o di un progetto/directory) sono corrette.

    Figura 1.352.

  • Validità degli attributi di classificazione con le unità [Validity of classification attributes with units]

  • Validità della geometria [Validity of geometry]

  • Validità dei valori della tabella in relazione ai valori di classificazione [Validity of table values in relation to classification values]

  • Validità di CNS_PIPE_CONNECTOR_DESIGNATION [Validity of the CNS_PIPE_CONNECTOR_DESIGNATION]

1.10.1.2.2.3.2. Plugin "QAchecker

Il QAchecker può essere utilizzato per controllare selettivamente alcuni aspetti come la tabella, la classificazione e la traduzione.

Attivare l'area di dialogo QAchecker e quindi le opzioni desiderate.

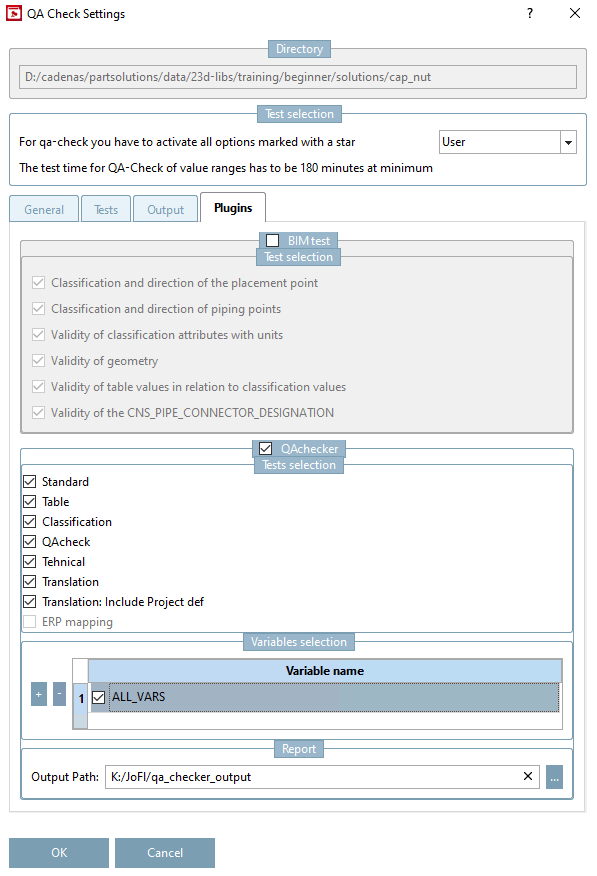

Figura 1.353.

La funzione scrive un file Excel in cui vengono memorizzati i risultati. Il percorso è specificato in Report. Viene creata una tabella per ogni singolo punto attivato.

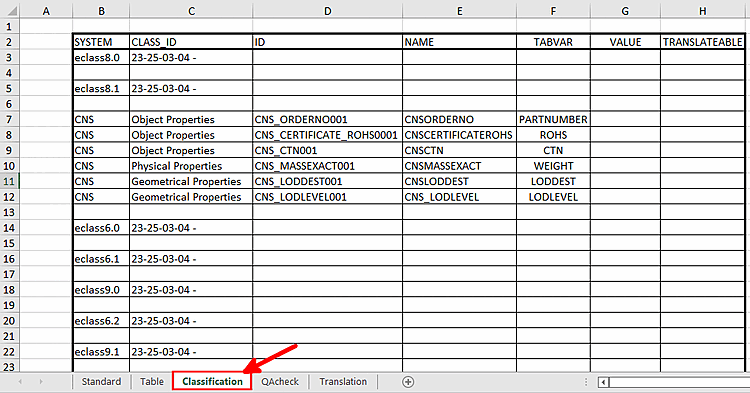

Esempio di valutazione "Classificazione

Figura 1.354. Esempio di valutazione "Classificazione

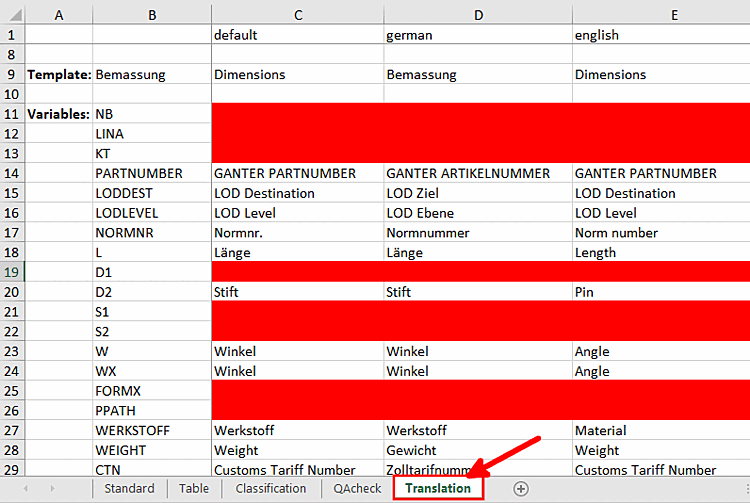

Esempio di valutazione della "traduzione

Figura 1.355. Esempio di valutazione della "traduzione

Con l'opzione Traduzione, è possibile limitare la selezione a determinate variabili nell'area di dialogo Selezione variabili. Disattivare ALL_VARS e creare le variabili desiderate con il segno più +.

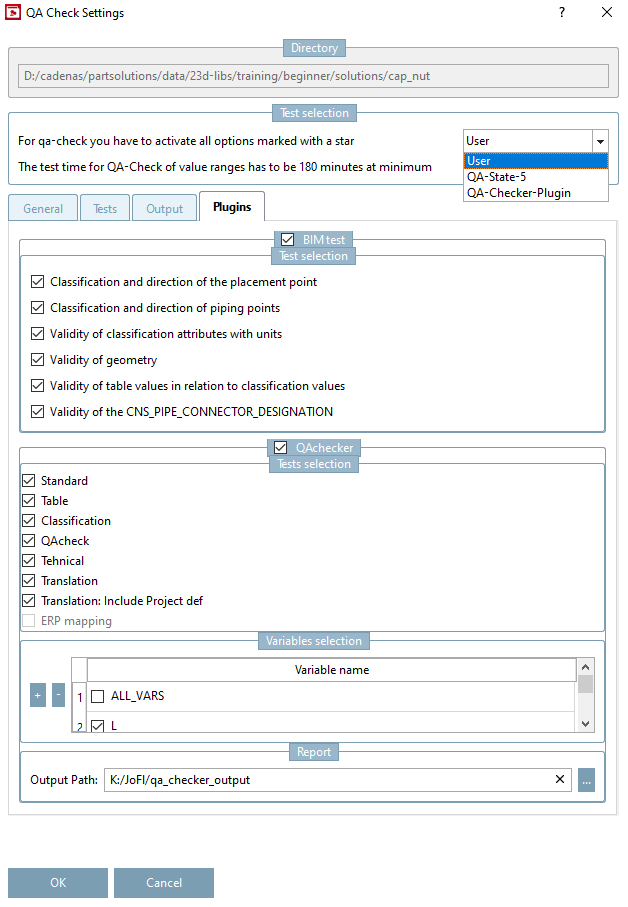

Figura 1.356.

La tabella delle traduzioni ora mostra solo le variabili create manualmente nella sezione Variabili.

Figura 1.357.
