3.2.6. Revisione

Attiva Se si il pulsante Aggiorna geometria [Update Geometry] in PARTdataManager e quindi si esegue un'esportazione, lo stato del metodo Revisione da parte delle PARTsolutions esaminata. (Il documento contiene informazioni su questo.)

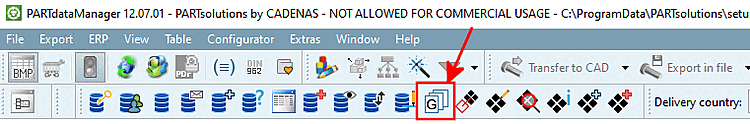

Pulsante "Aggiorna geometria [Update Geometry]

Figura 3.9. Pulsante "Aggiorna geometria [Update Geometry]

Tutte le combinazioni CAD di Teamcenter e le combinazioni CAD di SAP ECTR sono in grado di utilizzare questa funzione.

Revisione dei prerequisiti

  • La parte deve essere disponibile in PLMTABLE2 e PDM.

  • La versione del catalogo deve avere un valore diverso dalla versione memorizzata nel nuovo campo REVISION.[55]

Procedura

  • Creare una nuova revisione in PDM

  • Generare una nuova geometria in un NUOVO documento CAD

  • Sostituire la geometria della nuova revisione nel PDM con la nuova geometria (a seconda dell'implementazione, prima cancellare poi caricare o sovrascrivere).

Opzioni di impostazione

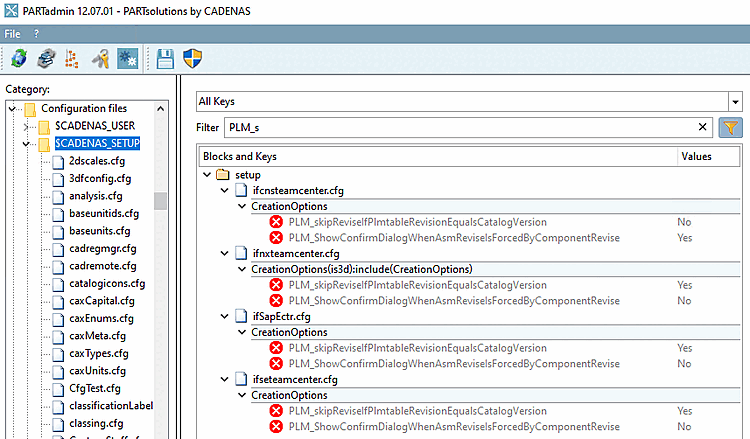

Rivedere - Opzioni di impostazione

Figura 3.10. Rivedere - Opzioni di impostazione

  • PLM_skipReviseIfPlmtableRevisionEqualsCatalogVersion:

    Non rivedere il documento se REVISION in PLMTABLE2 è uguale alla versione attuale del catalogo?

    Se PLMTABLE2 è disattivato, il tasto non ha alcun effetto.

    L'impostazione predefinita è Sì.

  • PLM_ShowConfirmDialogWhenAsmReviseIsForcedByComponentRevise:

    Mostrare un dialogo di conferma quando si revisiona un progetto di assieme in cui solo i componenti hanno una nuova versione, ma l'assieme stesso no (revisione dell'assieme forzata dal componente)?

    L'impostazione predefinita è No.

Si prega di notare la seguente differenza tra la normale revisione del manuale e la revisione tramite PARTsolutions

  • Normale revisione manuale per l'aggiornamento di geometrie/attributi:

    Una nuova revisione di un documento viene creata tramite l'interfaccia utente Cad/Pdm. Il file Cad viene copiato. Le modifiche (geometria/attributi) vengono quindi apportate al file Cad copiato e salvate. Dal punto di vista del Cad, si tratta ancora del file originale con tutti gli ID interni, ecc.

  • Revisione tramite PARTsolutions:

    Le La revisione viene eseguita tramite l'API PDM. Cliccando sul pulsante L'aggiornamento della geometria [Update Geometry] come la normale revisione manuale crea anche una copia del file CAD. Ma invece di cambiarli, viene sostituito da un nuovo file CAD (delete+new o sovrascrivere). Il nuovo file ha quindi la nuova geometria dall'inizio e attributi. Dal punto di vista del CAD, tuttavia, questo file non è un versione successiva del file originale, poiché gli ID interni, ecc. non sono d'accordo.

    Informazioni di base:

    • Esiste un campo separato in PLMTABLE2. Se il documento esportato contiene un MIdent diverso, si inserisce qui una nuova revisione.

    • I pulsanti avviano un'esportazione e impostano preventivamente un valore, che può essere interrogato tramite GetObject("custom.revise").IsActive("geometry") in una categoria. Ciò consente di attivare o disattivare determinate funzioni nell'interfaccia PDM.

Visibilità del pulsante Aggiorna geometria [Update Geometry]

La funzione deve essere utilizzata Il file deve essere pdm_revise.vbb sotto setup/scripts/partdatamanager/autoexec esistere.

Inoltre il pulsante deve essere reso visibile tramite menustructure.cfg e menuvisibility.cfg essere.

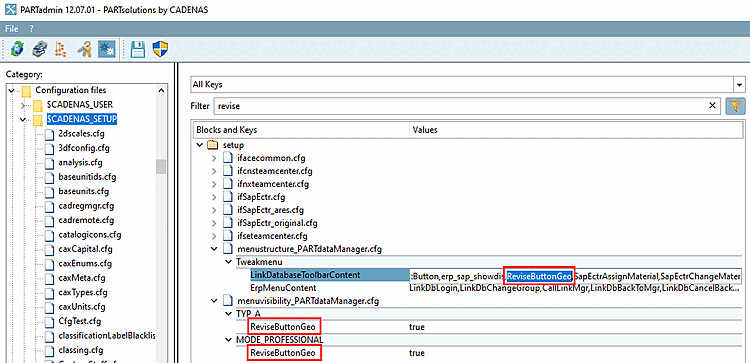

RivederePulsanteGeo

Figura 3.11. RivederePulsanteGeo

Vedere anche la sezione corrispondente in SAP ECTR e Teamcenter.



[55] Aggiornare i campi di LinkDB se necessario, vedere $CADENAS\tools\databases\MSSQL.
