3.2.6. Revisionieren

Aktiviert man in PARTdataManager den Button Geometrie aktualisieren [Update Geometry] und führt dann einen Export aus, wird der Zustand der Revisionierung auf Seiten von PARTsolutions geprüft. (Der MIdent enthält hierzu Informationen.)

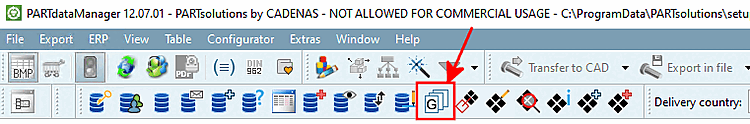

Button "Geometrie aktualisieren [Update Geometry]"

Button "Geometrie aktualisieren [Update Geometry]"

Alle Teamcenter-CAD-Kombinationen und SAP ECTR CAD-Kombinationen beherrschen dieses Feature.

Voraussetzung Revisionieren

  • Teil muss in PLMTABLE2 und PDM vorhanden sein.

  • Katalogversion muss einen anderen Wert als die im neuen REVISION Feld gespeicherte Version haben.[55]

Ablauf

  • Neue Revision in PDM erstellen

  • Neue Geometrie in NEUEM CAD Dokument generieren

  • Geometrie der neuen Revision im PDM mit der Neuen Geometrie ersetzen (je nach Implementierung erst löschen dann hochladen oder überschreiben)

Einstellungsoptionen

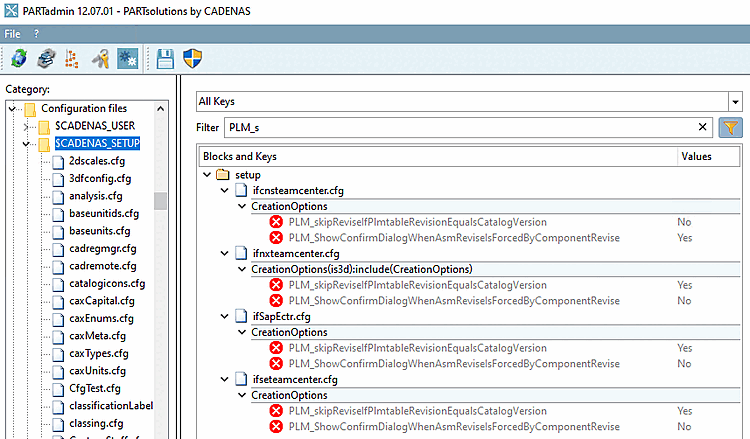

Revise - Einstellungsoptionen

Revise - Einstellungsoptionen

  • PLM_skipReviseIfPlmtableRevisionEqualsCatalogVersion:

    Dokument nicht revisionieren, wenn REVISION in PLMTABLE2 die gleiche ist wie in der aktuellen Katalogversion?

    Wenn PLMTABLE2 deaktiviert ist, hat der Schlüssel keine Auswirkung.

    Default ist Yes.

  • PLM_ShowConfirmDialogWhenAsmReviseIsForcedByComponentRevise:

    Bestätigungsdialog anzeigen beim Revisionieren eines Baugruppen-Projekts, wo nur die Komponenten eine neue Version haben, aber die Baugruppe selbst nicht (Baugruppen-Revisionierung forciert durch Komponente)?

    Default ist No.

Beachten Sie folgenden Unterschied zwischen normalem manuellem Revisionieren und Revisionieren über PARTsolutions

  • Normales manuelles Revisionieren für Geometrie/Attribut Update:

    Man erzeugt eine neue Revision eines Dokuments über Cad/Pdm UI. Dabei wird die Cad Datei kopiert. Anschließend werden dann die Änderungen (Geometrie/Attribute) an der kopierten Cad Datei vorgenommen und gespeichert. Es ist aus Sicht des Cad also immer noch die originale Datei mit allen internen IDs usw.

  • Revisionieren über PARTsolutions:

    Die Revisionierung erfolgt über die PDM API. Mit Klick auf den Button Geometrie aktualisieren [Update Geometry] wird, wie beim normalen manuellen Revisionieren auch, eine Kopie der Cad-Datei erzeugt. Aber anstatt diese zu ändern, wird sie durch eine neue Cad-Datei ersetzt (löschen+neu bzw. überschreiben). Die neue Datei hat dann von Anfang an die neue Geometrie und Attribute. Diese Datei ist aus Sicht des CAD aber jetzt keine spätere Version der Original-Datei, da interne IDs, usw. nicht übereinstimmen.

    Hintergrundinformation:

    • Es gibt ein eigenes Feld in der PLMTABLE2. Enthält das exportierte Dokument einen abweichenden MIdent, wird hier eine neue Revision eingetragen.

    • Die Buttons starten einen Export und setzen davor einen Wert, den man über GetObject(„custom.revise“).IsActive(„geometry“) in einer Kategorie abfragen kann. Damit kann man bestimmte Funktionen im PDM Interface aktivieren oder deaktivieren.

Sichtbarstellung des Button Geometrie aktualisieren [Update Geometry]

Soll das Feature verwendet werden, muss die Datei pdm_revise.vbb unter setup/scripts/partdatamanager/autoexec vorhanden sein.

Außerdem muss der Button via menustructure.cfg und menuvisibility.cfg sichtbar gestellt sein.

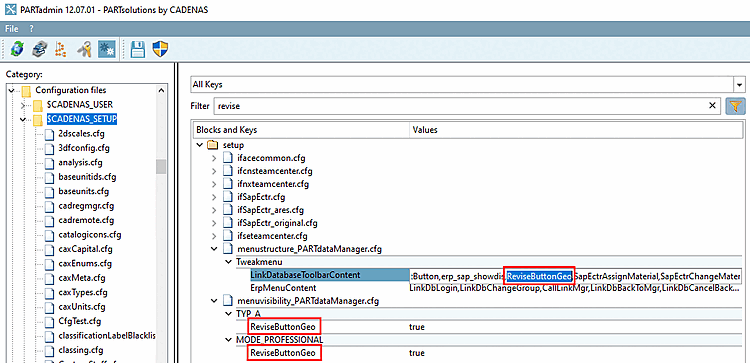

ReviseButtonGeo

ReviseButtonGeo

Siehe auch entsprechender Abschnitt in SAP ECTR und Teamcenter.



[55] Updaten Sie gegebenenfalls LinkDB-Felder. Siehe $CADENAS\tools\databases\MSSQL.
