7.7.1.2.4. Menu contestuale sulla parete laterale di un'ellisse

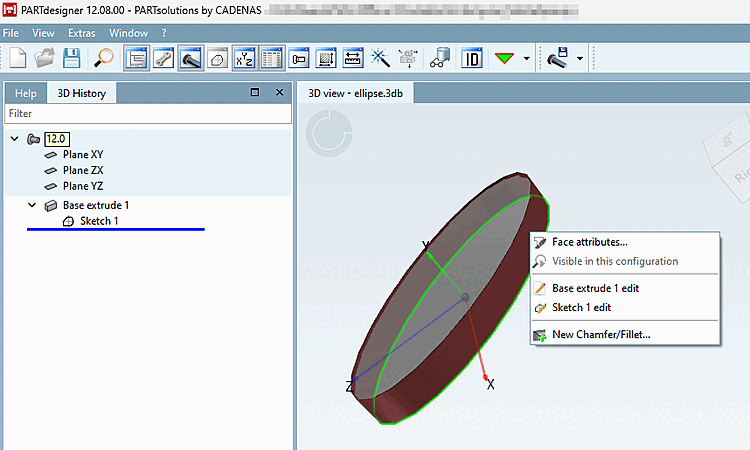

Finestra di aggancio "Vista 3D" Menu contestuale sulla parete laterale di un'ellisse

Figura 7.415. Finestra di aggancio "Vista 3D" Menu contestuale sulla parete laterale di un'ellisse

  • Attributi dell'area [Face attributes]

    Gli attributi delle aree possono essere visualizzati e creati/modificati. Una descrizione dettagliata della funzione è disponibile qui: Attributi dell'area

  • Modifica degli elementi di creazione

    Consente di modificare le aree di base. Qui si trovano informazioni dettagliate sulle funzioni di base: Estrusione / Rotazione / Modifica

  • Creare un nuovo smusso/arrotondamento... [New Chamfer/Fillet...]

    Crea un nuovo smusso o arrotondamento sulla superficie selezionata.

[Nota]Nota

Superfici di componenti con poche o nessuna opzione di configurazione nel menu contestuale

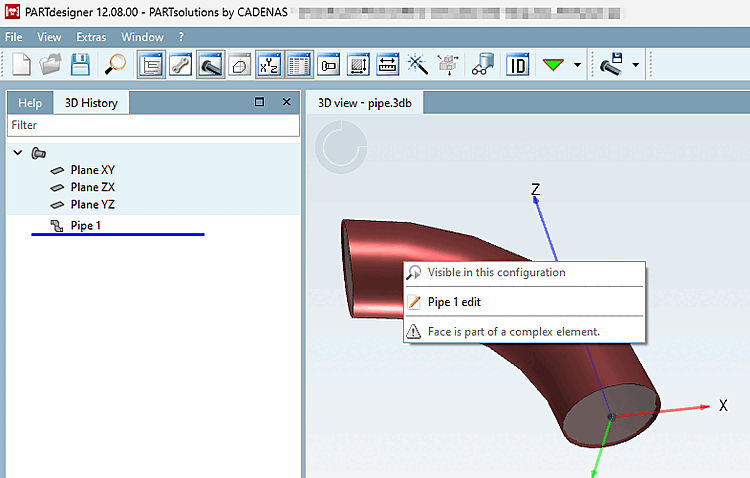

Figura 7.416. Superfici di componenti con poche o nessuna opzione di configurazione nel menu contestuale

Il menu contestuale è fortemente limitato per alcune forme o superfici di un componente. Tra queste, la parete laterale di un'ellisse, le superfici di collegamento di uno sweep e le singole parti dei tubi.

Per la parete laterale di un'ellisse, è possibile visualizzare/aggiungere o modificare gli attributi della superficie, modificare le superfici di base e aggiungere uno smusso/arrotondamento.

Il menu contestuale delle superfici di collegamento di uno sweep, delle singole parti di tubi, punti e linee offre solo la modifica delle superfici di base.
