7.7.1.2.4. Kontextmenü auf der Seitenwand einer Ellipse

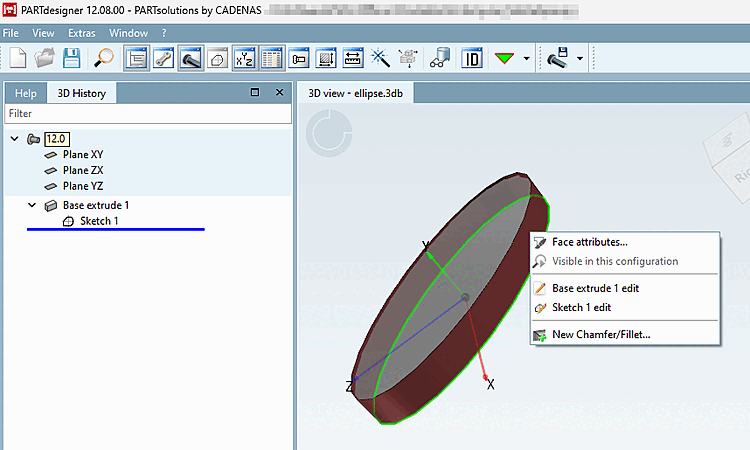

Dockingfenster "3D-Ansicht" Kontextmenü auf der Seitenwand einer Ellipse

Dockingfenster "3D-Ansicht" Kontextmenü auf der Seitenwand einer Ellipse

  • Flächenattribute [Face attributes]

    Es können Flächenattribute angezeigt & erstellt / editiert werden. Hier finden Sie eine ausführliche Beschreibung zu der Funktion: Flächenattribute

  • Erzeugende Elemente bearbeiten

    Ermöglicht das Editieren der Grundflächen. Hier finden Sie ausführliche Informationen zu den Grundfunktionen: Extrudieren / Rotieren / Editieren

  • Neue Fase/Rundung erstellen... [New Chamfer/Fillet...]

    Erstellt eine neue Fase oder Rundung an der ausgewählten Fläche.

[Hinweis]Hinweis

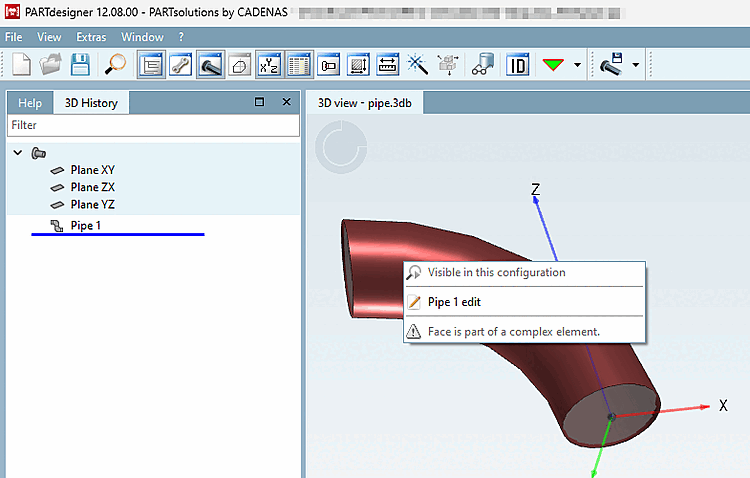

Bauteil Oberflächen mit wenigen oder keinen Konfigurationsmöglichkeiten im Kontextmenü

Bauteil Oberflächen mit wenigen oder keinen Konfigurationsmöglichkeiten im Kontextmenü

Für einigen Formen bez. Flächen eines Bauteils ist das Kontextmenü stark eingeschränkt. Dazu zählen die Seitenwand einer Ellipse, die Verbindungsflächen eines Sweeps und die Einzelteile von Rohren.

Bei der Seitenwand einer Ellipse können Sie die Flächenattribute ansehen / hinzufügen oder verändern, die Grundflächen editieren und eine Fase/Rundung hinzufügen.

Das Kontextmenü der Verbindungsflächen eines Sweeps, die Einzelteile von Rohren, Punkte und Linien bieten ausschließlich das Bearbeiten der Grundflächen an.
