7.6.2.8.3.  Fino a superficie

Estrudere fino all'area selezionata . [Extrude up to the selected face.]

Il metodo "Estrudi fino alla superficie [To face] " estrude uno schizzo fino a una superficie selezionata.

[Nota]Nota

A differenza del metodo "Bis erste [To first] ", è consentita solo una singola area (non sono ammesse aree adiacenti/contigue ).

Applicazione del metodo:

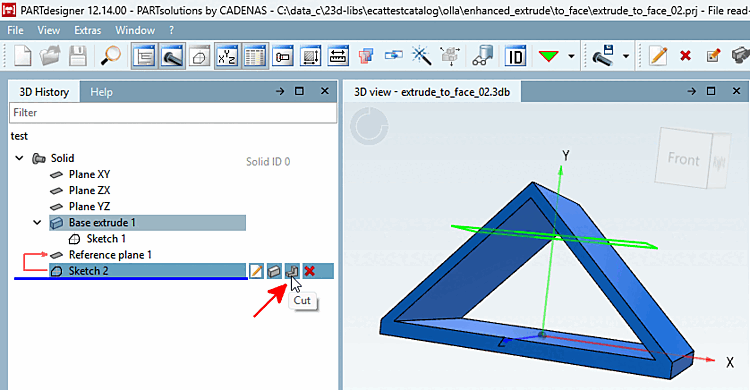

  1. Selezionare "Extrude " o " Cut " in uno Sketch.

    Figura 7.112.

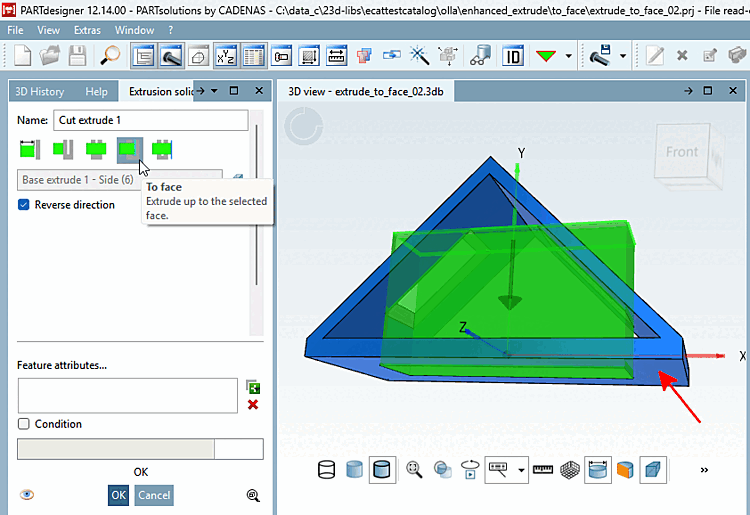

  2. Selezionare il metodo "Fino all'area [To face]" .

    Figura 7.113.

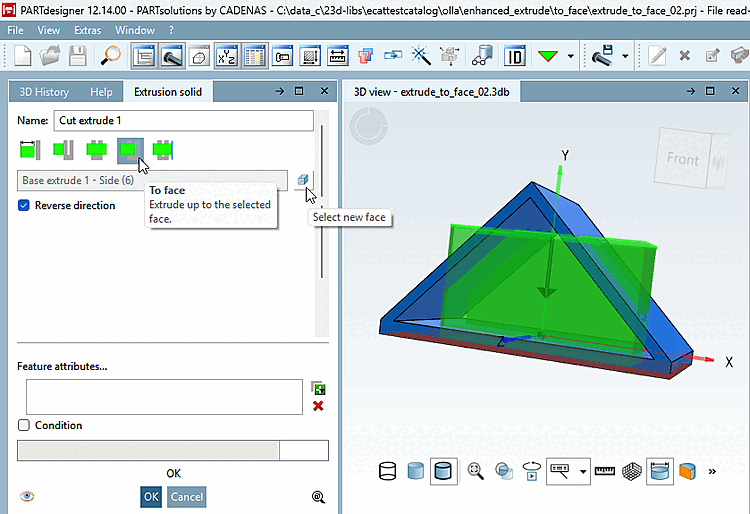

  3. A questo punto è necessario selezionare un'area di destinazione. È possibile selezionarla mentre l'opzione "Seleziona nuova area" [Select new face] è attiva. Alla prima apertura di "Fino all'area [To face] ", questa opzione è attiva automaticamente.

    → Selezionare ora un'area nell'area 3D.

  4. Il pulsante "Nuova superficie" [Select new face] viene disattivato automaticamente. Se si desidera selezionare un' altra superficie, attivare nuovamente questo pulsante e quindi selezionare un'altra superficie nell'area 3D.

  5. Confermare con OK.

    -> Nell’ esempio in questione è stata selezionata la superficie inferiore.

    -> Si può già notare nell'anteprima che il taglio viene eseguito in modo continuo fino alla superficie inferiore.

    Figura 7.114.

    [Nota]Nota

    In parte, i vari metodi si sovrappongono. È possibile ottenere questo risultato anche utilizzando il metodo “Attraverso tutti [Through all] ”.

Altri esempi e indicazioni:

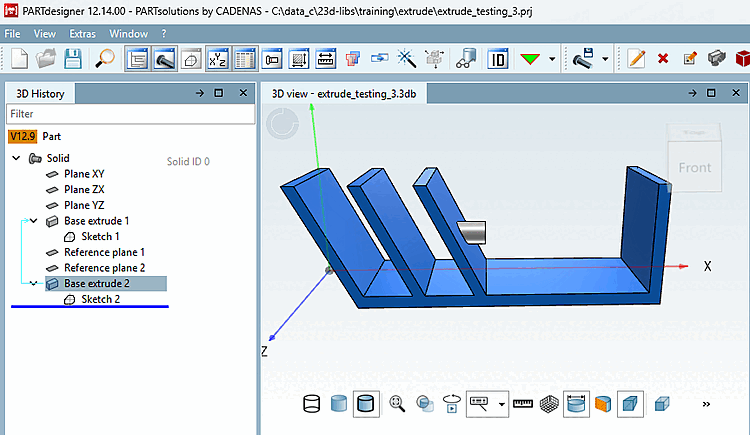

Esempio 1:

alla zona [To face]: Fino all'area selezionata estrusce. [Extrude up to the selected face.]

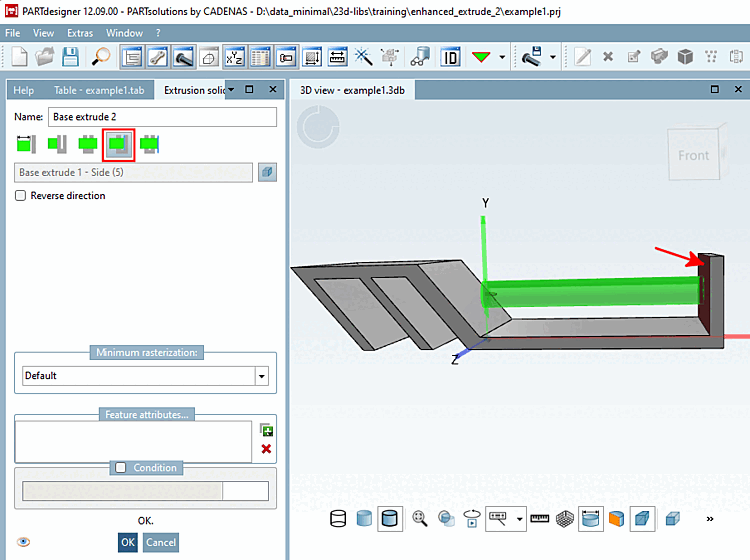

Selezionare l'area desiderata .

Figura 7.115.

Se vuoi cambiare direzione, usa NON selezionare l'opzione Direzione ma [Reverse direction] prima clicca sul nuova area Seleziona [Select new face] e poi seleziona il nuovo desiderato Area.

-> L' anteprima si modifica di conseguenza.

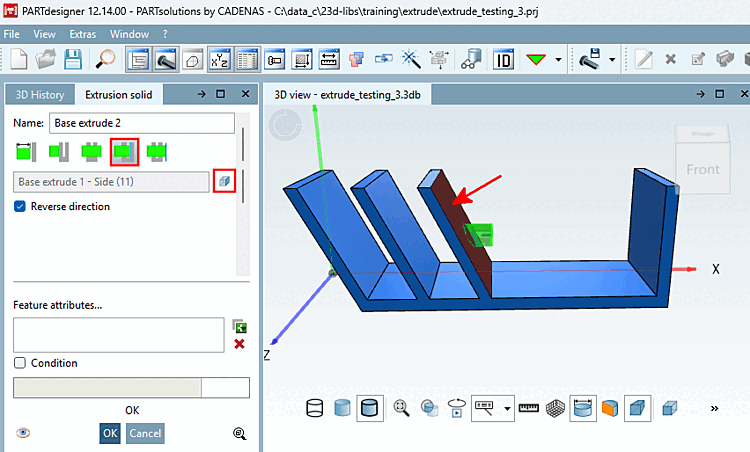

Altro Area selezionata

Figura 7.116. Altro Area selezionata

Confermare premendo OK.

Figura 7.117.

[Nota]Nota

Non è possibile effettuare una selezione multipla. Per estrudere in entrambe le direzioni, è necessario utilizzare un secondo sketch.

Esempio 2:

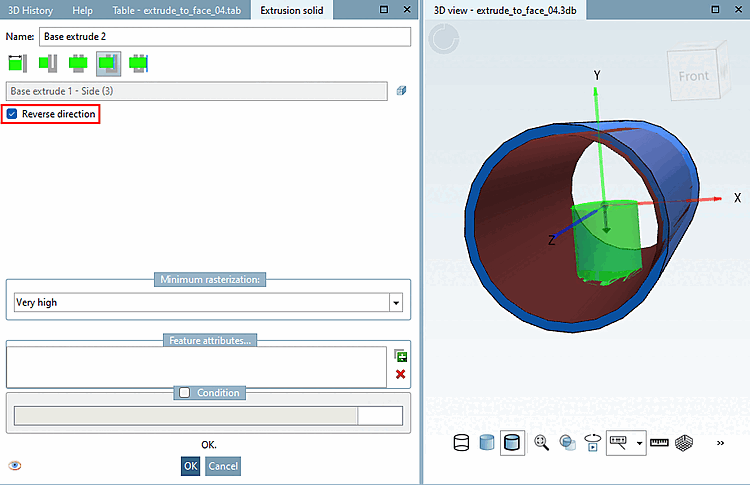

L'opzione "Inverti direzione [Reverse direction] " può/deve essere utilizzata quando la superficie selezionata non indica in modo univoco la direzione (come, ad esempio, in un cilindro).

Figura 7.118.
