7.6.2.8.3. Bis Fläche

Bis zu selektierter Fläche extrudieren. [Extrude up to the selected face.]

Die Methode Bis Fläche [To face] extrudiert einen Sketch bis zu einer ausgewählten Fläche.

[Hinweis]Hinweis

Im Gegensatz zur Methode Bis erste [To first] ist nur eine einzelne Fläche erlaubt (keine benachbarten/zusammenhängenden Flächen).

Handhabung der Methode:

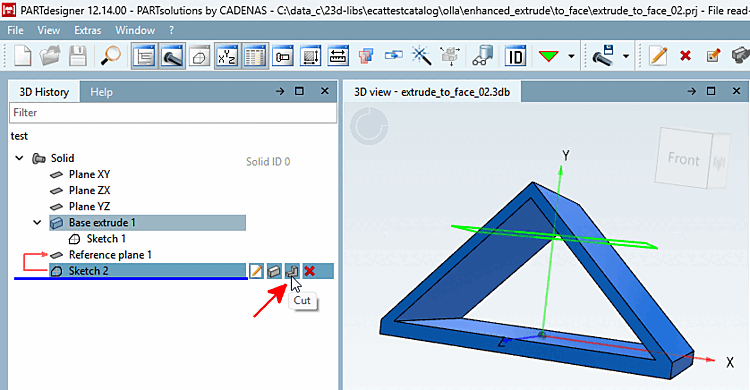

  1. Wählen Sie auf einem Sketch Extrude oder Cut aus.

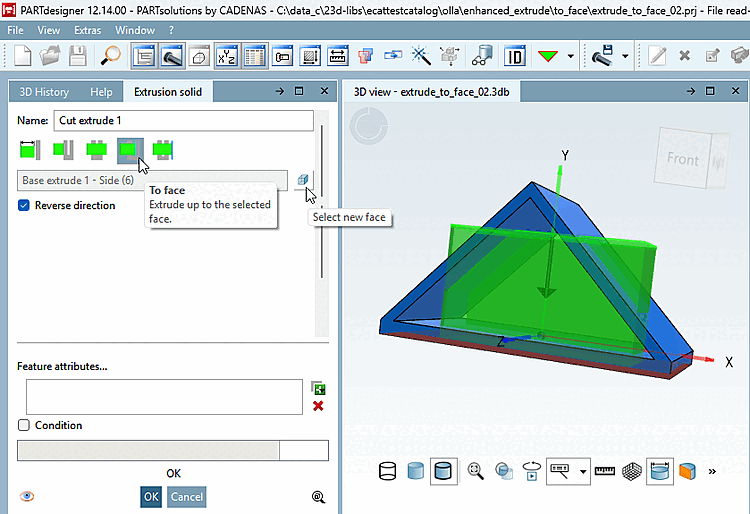

  2. Wählen Sie die Methode Bis Fläche [To face] aus.

  3. Nun muss eine Zielfläche ausgewählt werden. Diese kann ausgewählt werden, während Neue Fläche selektieren [Select new face] aktiviert ist. Beim ersten Öffnen von Bis Fläche [To face] ist diese Option automatisch aktiv.

    → Wählen Sie nun eine Fläche im 3D-Bereich aus.

  4. Die Schaltfläche Neue Fläche selektieren [Select new face] wird automatisch deaktiviert. Wenn Sie eine andere Fläche auswählen möchten, aktivieren Sie diese Schaltfläche erneut und wählen dann eine andere Fläche im 3D-Bereich aus.

  5. Bestätigen Sie mit OK.

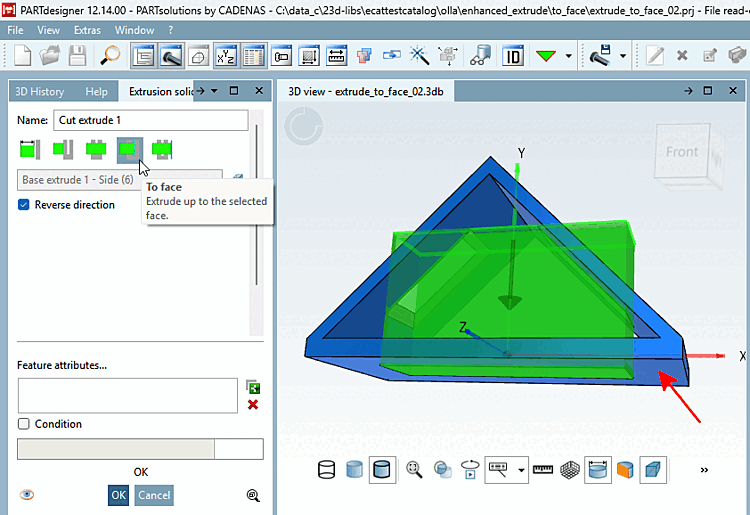

    -> Im vorliegenden Beispiel wurde die untere Fläche ausgewählt.

    -> Sie erkennen bereits in der Vorschau, dass der Schnitt durchgehend bis zur unteren Fläche ausgeführt wird.

    [Hinweis]Hinweis

    Zum Teil überschneiden sich die verschiedenen Methoden. Dieses Ergebnis können Sie auch mit der Methode Durch alle [Through all] erreichen.

Weitere Beispiele und Hinweise:

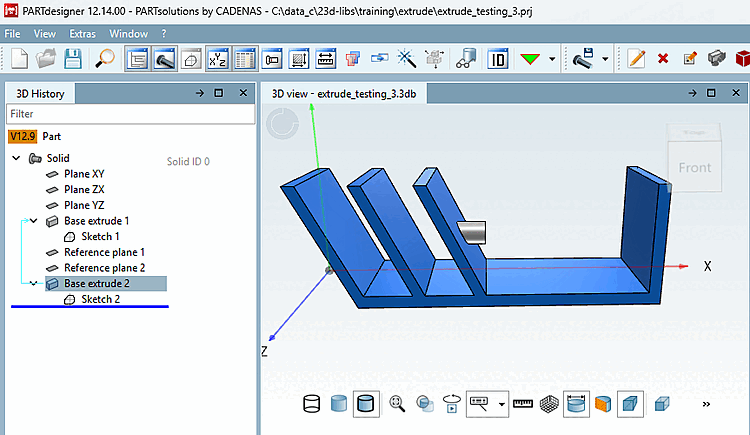

Beispiel 1:

Bis Fläche [To face]: Bis zu selektierter Fläche extrudieren. [Extrude up to the selected face.]

Selektieren Sie die gewünschte Fläche.

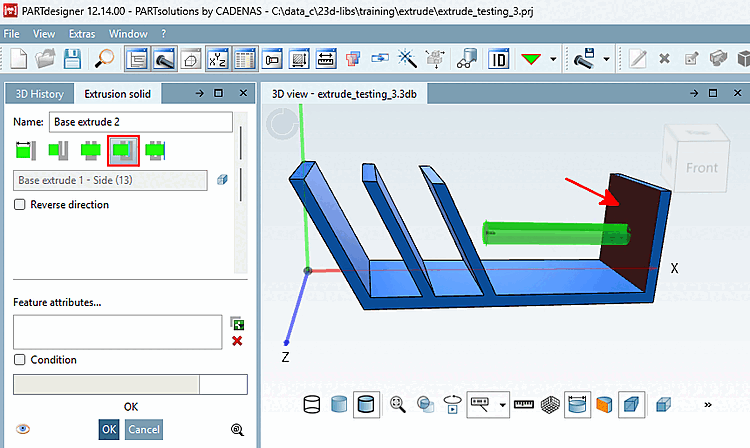

Fläche selektiert

Fläche selektiert

Wenn Sie nun doch die Richtung ändern möchten, verwenden Sie NICHT die Option Richtung umkehren [Reverse direction], sondern klicken zunächst auf den Button Neue Fläche selektieren [Select new face] und selektieren dann die gewünschte neue Fläche.

-> Die Vorschau ändert sich entsprechend.

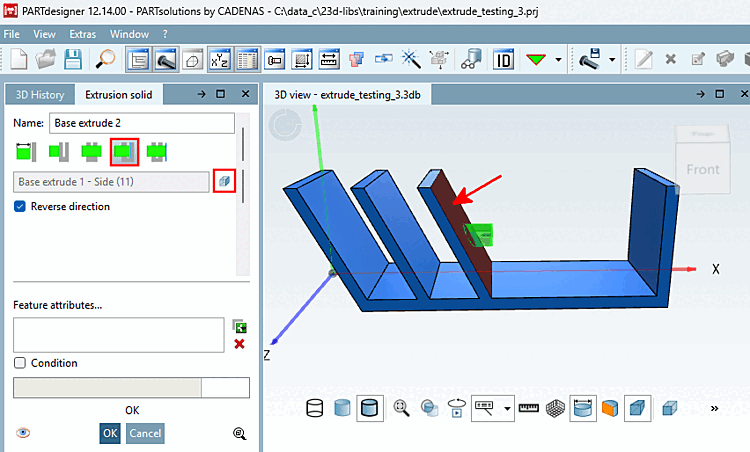

Andere Fläche selektiert

Andere Fläche selektiert

Bestätigen Sie mit OK.

[Hinweis]Hinweis

Mehrfachselektion ist nicht möglich. Um in beide Richtungen zu extrudieren, müssen Sie mit einem zweiten Sketch arbeiten.

Beispiel 2:

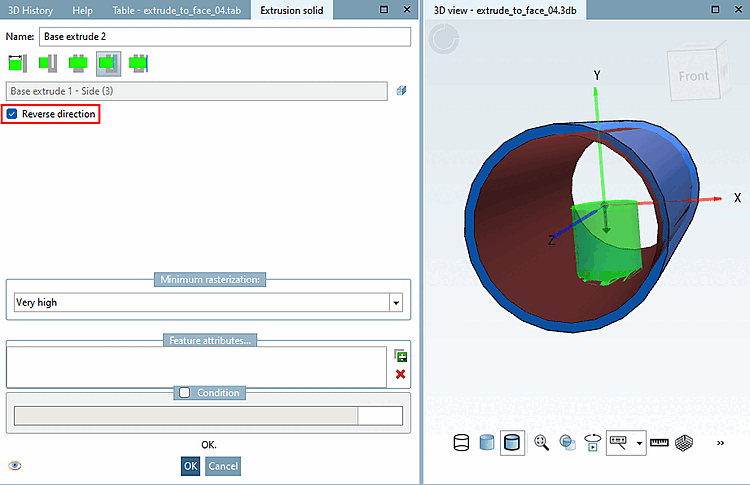

Die Option Richtung umkehren [Reverse direction] kann/muss eingesetzt werden, wenn die selektierte Fläche die Richtung nicht eindeutig vorgibt (wie in einem Zylinder beispielsweise).
