7.6.2.8.4. Bis Ebene

Bis Ebene [To plane]: Bis zu selektierter Ebene extrudieren. [Extrude up to selected plane.]

Extrusion eines Sketches bis zu einer ausgewählten Ebene.

Dabei gibt es nur eine Einschränkung: Die Ebene darf den Sketch nicht schneiden.

Handhabung der Methode:

  1. Wählen Sie auf einem Sketch Extrude oder Cut aus.

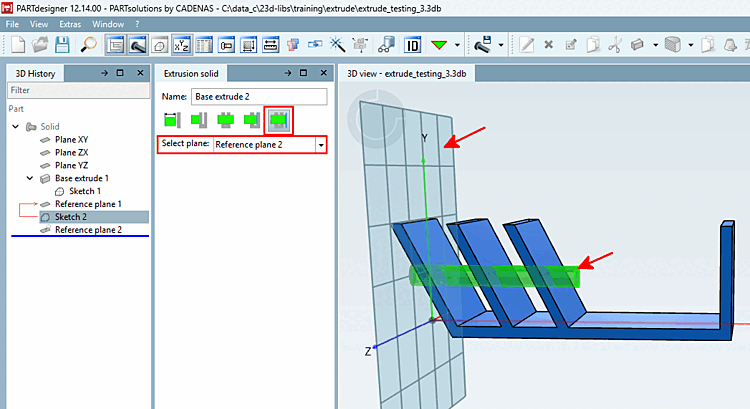

  2. Selektieren Sie die Methode Bis Ebene [To plane] und wählen Sie im Listenfeld von Ebene wählen [Select plane] die gewünschte Ebene.

    [Hinweis]Hinweis

    Es können nur Ebenen ausgewählt werden, die in der 3D Historie [3D History] über dem Extrude stehen (also vorher erzeugt wurden).

  3. Bestätigen Sie mit OK.

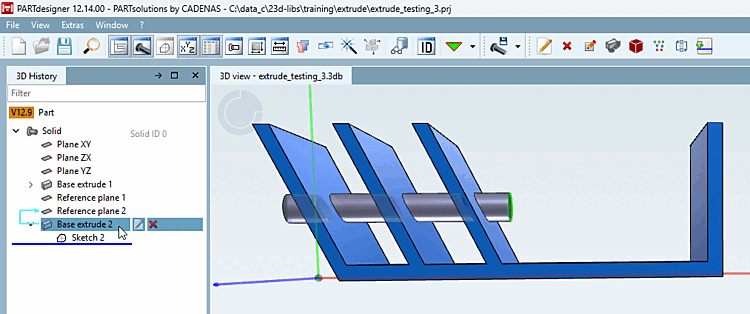

    Ergebnis

    Ergebnis

Weiteres Beispiel:

[Hinweis]Hinweis

Die Ebene muss nicht parallel zum Sketch sein, aber sie darf nicht senktrecht zum Sketch sein.

  1. Selektieren Sie Extrude auf einem Sketch-Element.

  2. Selektieren Sie die Methode Bis Ebene [To plane].

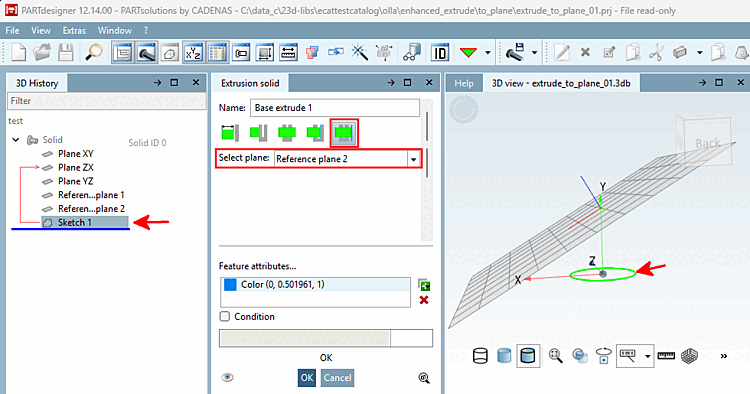

    Methode wählen

    Methode wählen

  3. Wählen Sie unter Ebene wählen [Select plane] die gewünschte Ebene.

  4. Bestätigen Sie mit OK.

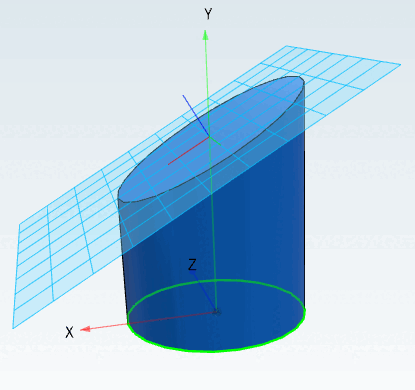

    Ergebnis

    Ergebnis
