7.6.2.8.4.  Jusqu'au niveau

à la montée [To plane] : Jusqu’au niveau sélectionné extrud. [Extrude up to selected plane.]

Extrusion d'un croquis jusqu'à un plan sélectionné.

Il n'y a toutefois qu'une seule restriction : le calque ne doit pas recouper le croquis.

Utilisation de la méthode:

  1. Sélectionnez « Extrude » ou « Cut » sur un croquis.

  2. Sélectionnez la méthode « Jusqu'au niveau [To plane] » et sélectionnez le niveau souhaité dans la liste déroulante « Sélectionner le niveau [Select plane] ».

    [Remarque]Remarque

    Seuls les calques situés au-dessus de l'opération « Extrusion » dans l'historique 3D [3D History] (c'est-à-dire ceux qui ont été créés auparavant) peuvent être sélectionnés.

  3. Confirmez en cliquant sur OK.

    Résultat

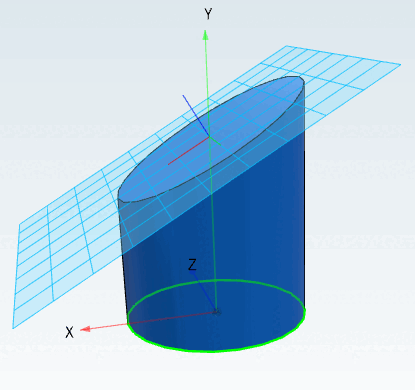

    Résultat

Autre exemple:

[Remarque]Remarque

Le plan ne doit pas nécessairement être parallèle à l' esquisse, mais il ne doit pas être perpendiculaire à celle-ci .

  1. Sélectionnez l'option « Extrude » sur un élément d'esquisse.

  2. Sélectionnez la méthode « Jusqu’au niveau [To plane] ».

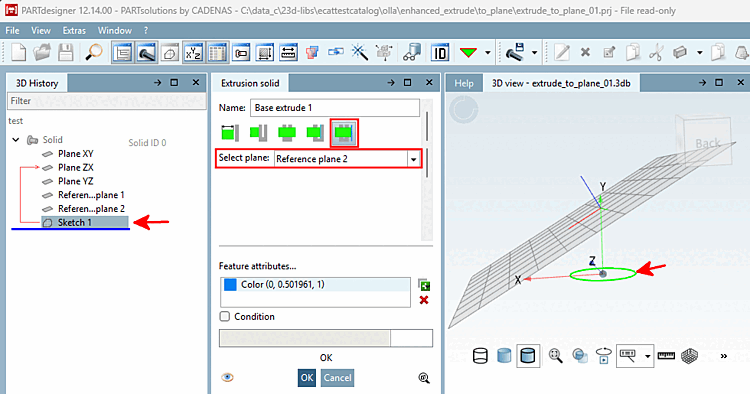

    Choisir une méthode

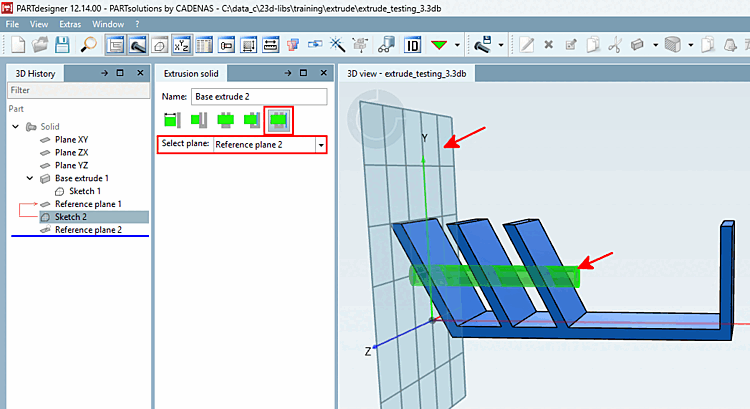

    Choisir une méthode

  3. Sélectionnez sous « Sélectionner un niveau [Select plane] » le niveau souhaité.

  4. Confirmez en cliquant sur OK.

    Résultat

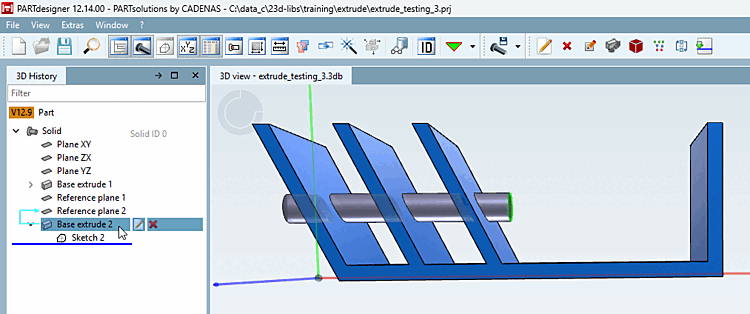

    Résultat
