7.6.2.8.4.  Fino al livello

al livello [To plane]: Fino al livello selezionato estrusce. [Extrude up to selected plane.]

Estrusione di uno schizzo fino a un piano selezionato.

C'è però una sola limitazione: il piano non deve intersezionare lo schizzo.

Applicazione del metodo:

  1. Selezionare "Extrude " o " Cut" su uno schizzo.

  2. Selezionare il metodo "Fino al livello [To plane] " e selezionare il livello [Select plane] desiderato nell'elenco a discesa " Seleziona livello [Select plane]".

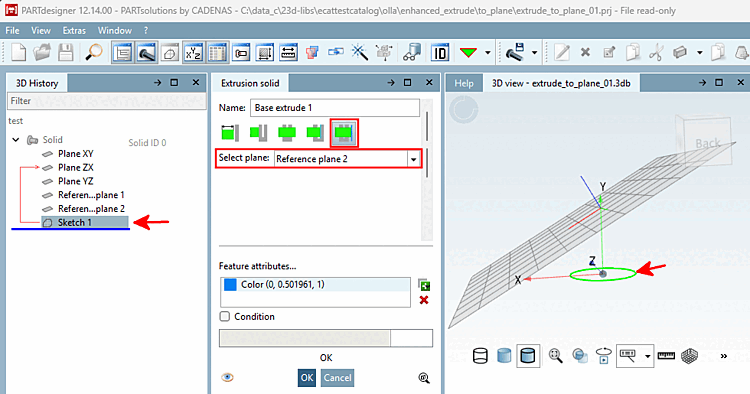

    Figura 7.119.

    [Nota]Nota

    È possibile selezionare solo i livelli che nella cronologia 3D [3D History] si trovano al di sopra dell' estrusione (ovvero che sono stati creati in precedenza).

  3. Confermare con OK.

    Risultato

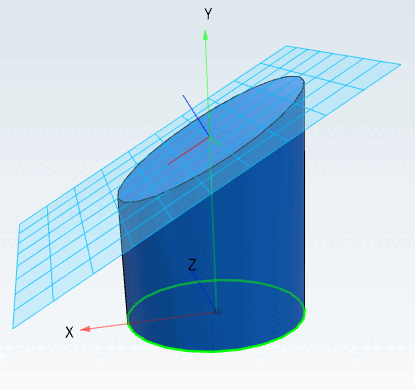

    Figura 7.120. Risultato

Un altro esempio:

[Nota]Nota

Il piano non deve necessariamente essere parallelo allo schizzo, ma non deve essere perpendicolare allo schizzo .

  1. Selezionare " Estrudi " su un elemento di schizzo.

  2. Selezionare il metodo "Fino al livello [To plane]".

    Scegliere il metodo

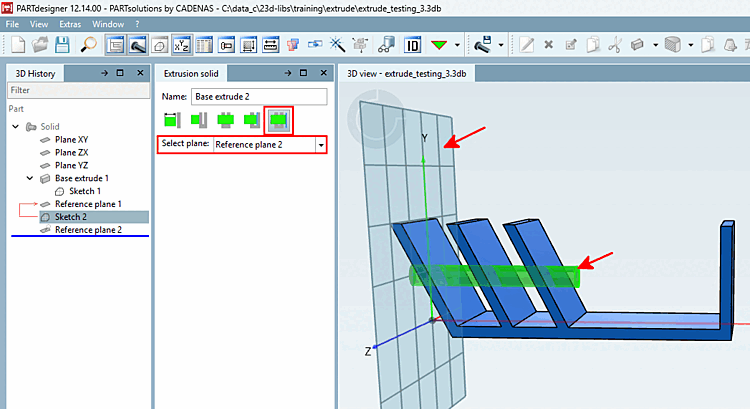

    Figura 7.121. Scegliere il metodo

  3. Selezionare in " Seleziona livello [Select plane]" il livello desiderato.

  4. Confermare con OK.

    Risultato

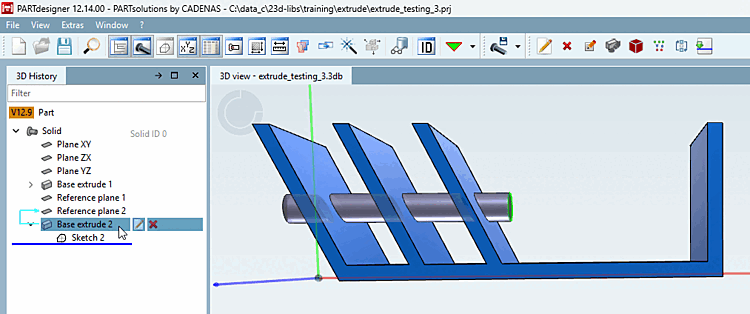

    Figura 7.122. Risultato
