6.1. Tabella

6.1.8. Tavolo verticale

Indietro

Avanti

6.1.8. Tavolo verticale

Fare clic sul pulsante Vista verticale [Vertical Mode] per elencare tutte le variabili una sotto l'altra.

Specificare la selezione con un esempio

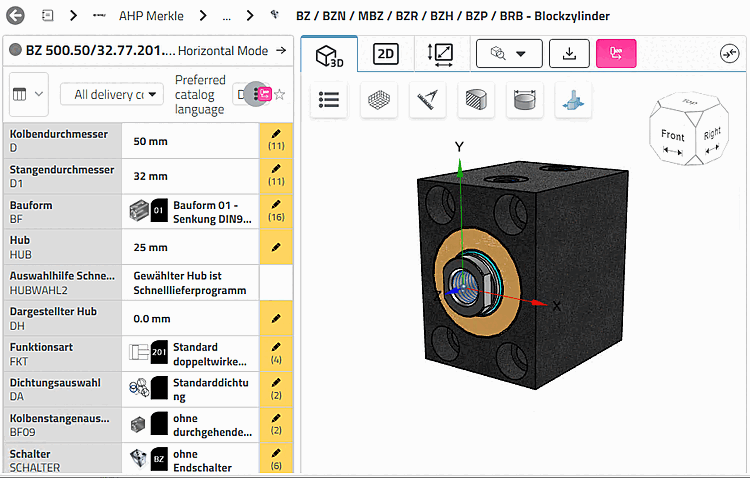

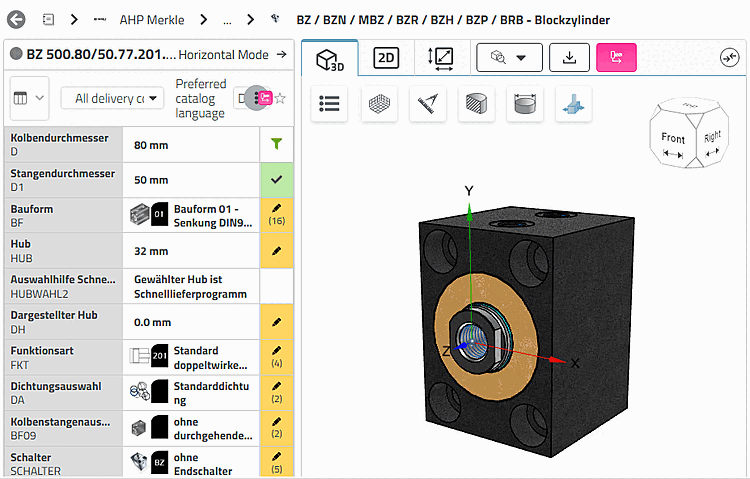

Aperto Ad esempio, un cilindro a blocco. Prima di tutto, tutte le variabili sono collegate con il L'icona della penna contrassegnata come modificabile.

Figura 6.19.
Per la variabile D, diametro del pistone, aprire la casella di riepilogo e selezionare il valore 80, ad esempio.

Figura 6.20.
→ variabile D riceve ora il Simbolo del filtro .
→ variabile A D1 viene assegnato il segno di spunta . È stato determinato indirettamente dalla variabile D .
→ L'altro Le variabili mostrano ancora il simbolo della matita , cioè devono ancora essere determinate.

Figura 6.21.

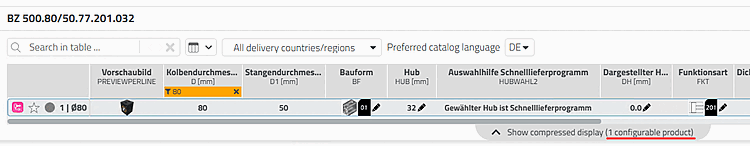

In questo esempio, sono coinvolte solo le variabili dell'intervallo di valori. È possibile riconoscerlo nella vista orizzontale [Horizontal Mode] dal fatto che c'è solo una riga di tabella = 1 prodotto configurabile.

Figura 6.22.

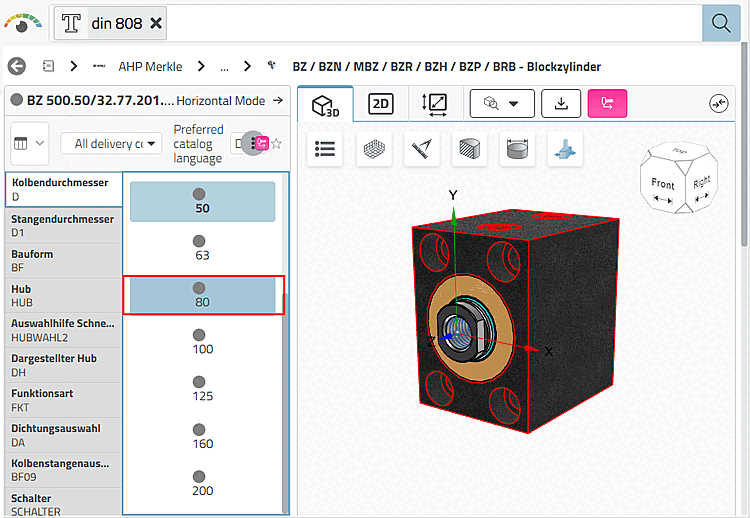

Regolare la corsa del cilindro, ad esempio.

Figura 6.23.
Regolare il design del cilindro, ad esempio.

Figura 6.24.

Le diverse icone in sintesi

Icona	Significato
	Valore fisso La variabile contiene un valore fisso che non può essere modificato.
	Sono disponibili diversi valori da selezionare. Dopo aver fatto clic, viene visualizzato un cursore (variabile con un numero indefinito di opzioni) o un campo elenco con un numero specifico di valori. Se non viene visualizzato alcun numero di valori, si tratta di un intervallo di valori con un numero indefinito di opzioni. In questi casi, dopo il clic viene visualizzato un cursore. Se si seleziona un valore nel campo elenco, si verifica quanto segue: La variabile modificata stessa mostra Ora l'icona del filtro. Con le variabili dipendenti si verifica quanto segue: Se un solo valore è possibile, l'icona con il segno di spunta visualizzato. Se ce ne sono ancora diversi Opzioni, o verranno comunque visualizzati. Alcuni componenti hanno variabili di intervallo di valori [Value range variables]. Per queste non viene creato un valore fisso. Tutti gli intervalli di valori devono essere definiti per determinare chiaramente la caratteristica specifica. Le variabili dell'intervallo di valori non possono essere può essere filtrato. Anche dopo una certa selezione , l'icona a forma di matita visualizzato. La selezione dell'intervallo di valori può essere visualizzata in modi diversi a seconda delle specifiche del componente, vedi sotto.
	Filtrate. Le variabili filtrate limitano le altre selezioni. È possibile annullare nuovamente il filtro. A tale scopo, spostare il mouse sull'icona. → L'icona cambia . Se fai clic ora, apparirà di nuovo Il simbolo originale della matita . Altri valori delle variabili specificati dal filtrare in base a un valore univoco il simbolo del segno di spunta .

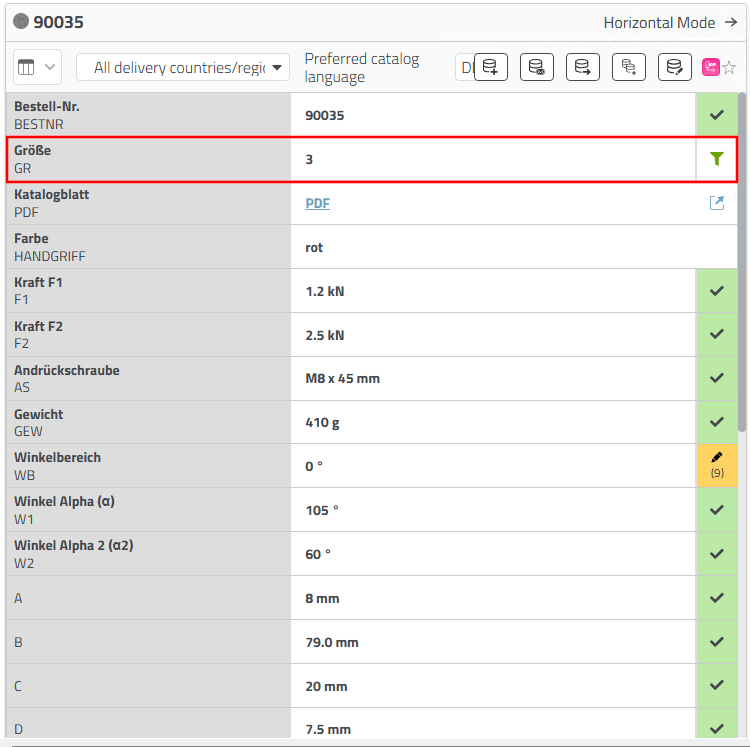

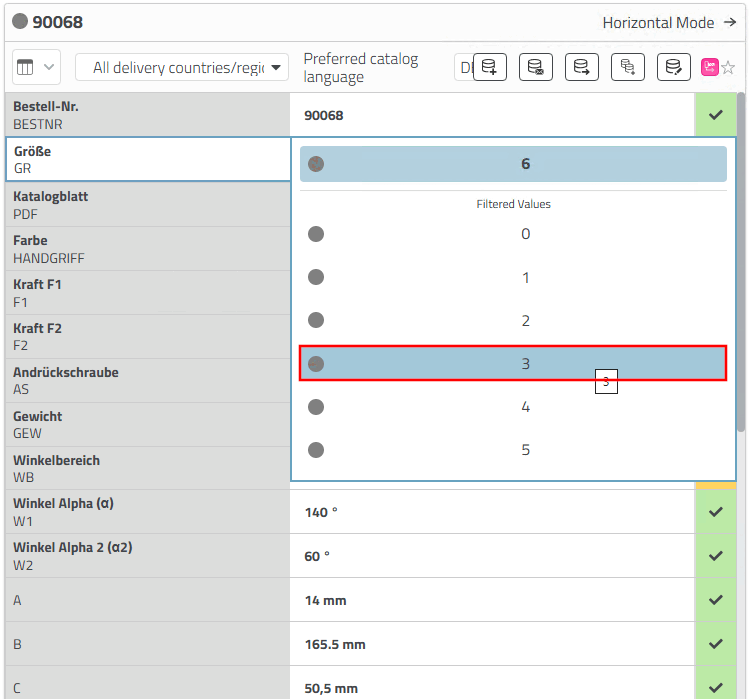

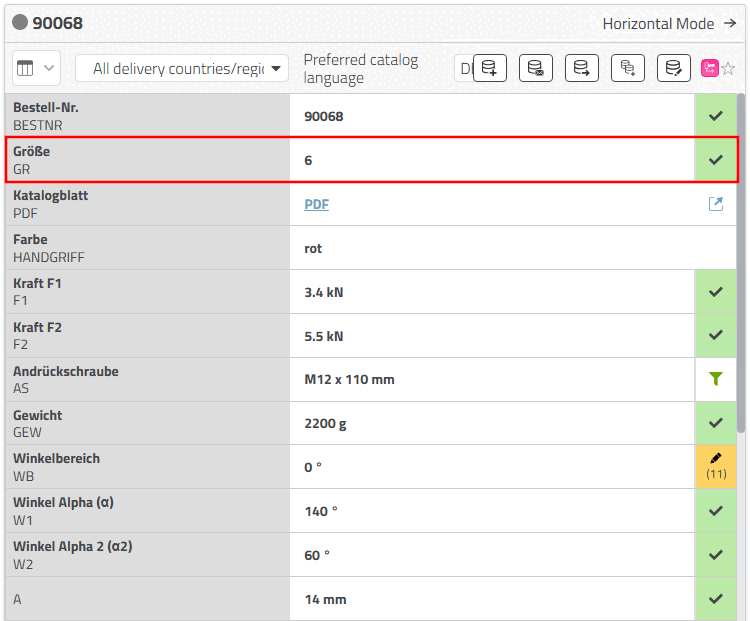

	Completata la selezione, rimane un solo valore possibile Ciò non significa che non vi siano cambiamenti nel Si può fare di più. Tuttavia, la scelta di un Nuovo valore, tutte le selezioni effettuate di nuovo. La variabile ora riceve l'icona del filtro . Esempio: Il valore della variabile GR viene modificato da 6 a 3. Figura 6.25. Fare clic sul valore o sul segno di spunta per aprire il campo elenco. Figura 6.26. Nuova selezione "3" Figura 6.27. Il nuovo valore è ora contrassegnato dal simbolo del filtro.
	Collegamento a un file PDF, ad esempio

Esempio senza variabili di intervallo di valori

Variabile di filtro "B".

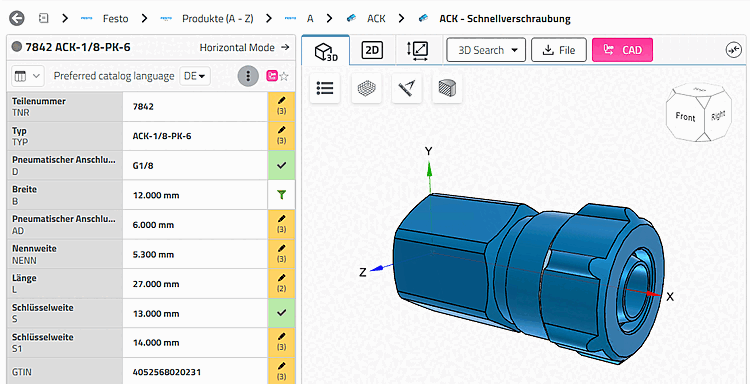

Figura 6.28. La figura mostra una variabile filtrata "B".

→ Questo co-determina indirettamente le variabili "D" e "S". Per le altre variabili è ancora possibile scegliere tra diversi valori.

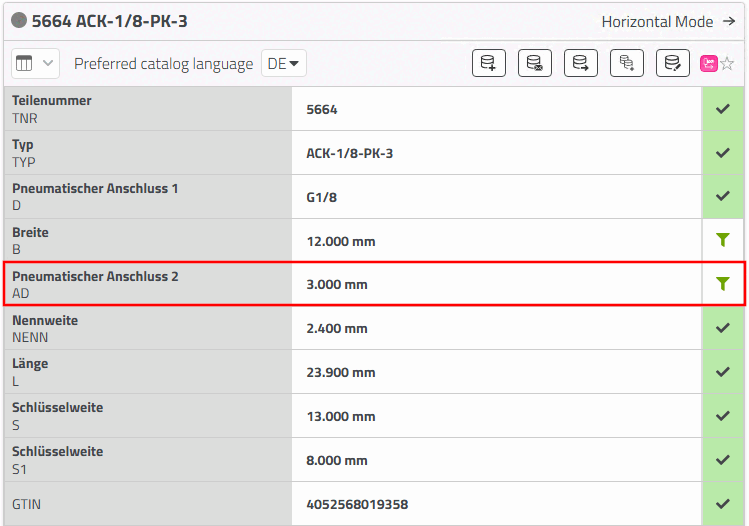

Ad esempio, determinare la variabile AD.
→ Di conseguenza, anche tutte le altre variabili sono ora determinate indirettamente.

Figura 6.29.

Esempi di variabili con intervallo di valori

Alcuni componenti hanno variabili di intervallo di valori [Value range variables]. Per queste non viene creato un valore fisso.

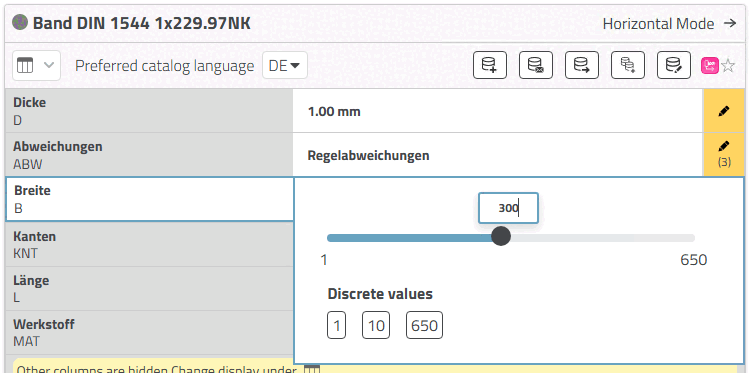

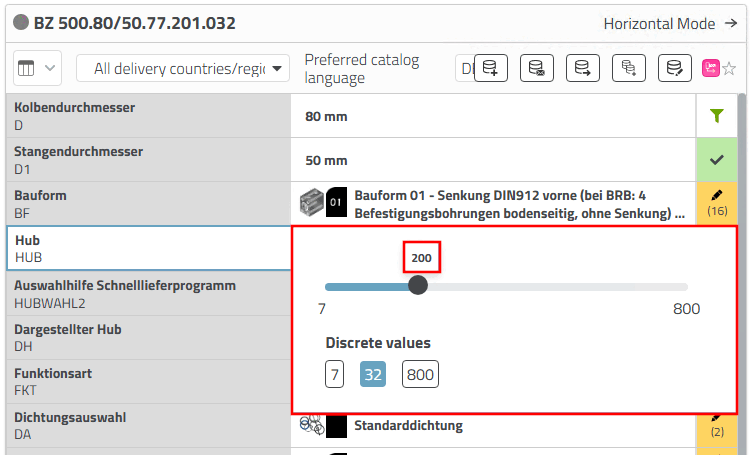

Intervallo di valori: inserire un valore desiderato all'interno dell'intervallo di valori nel campo di immissione o selezionare il valore utilizzando il cursore. (Oppure selezionare uno dei valori discreti).

Figura 6.30.
Selezione di valori discreti: aprire l'intervallo di valori facendo clic sull'icona della matita e selezionare l'opzione desiderata dalla casella di riepilogo.

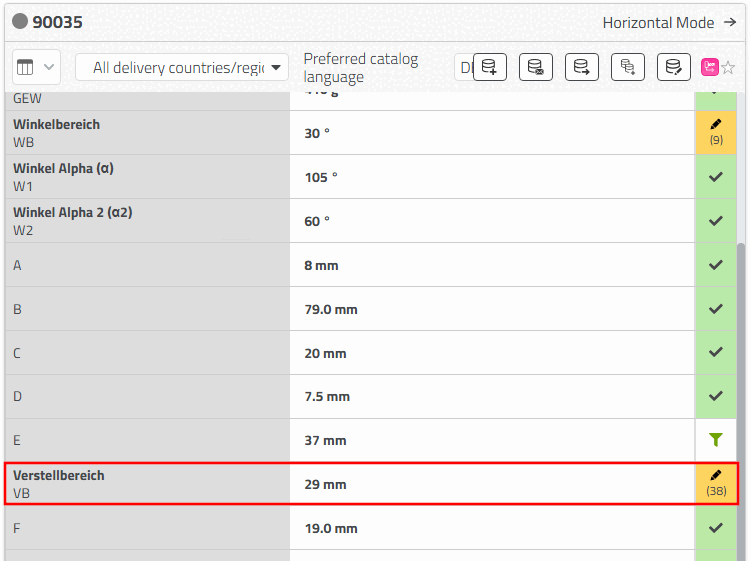

Figura 6.31. Campo di valori di "VB" chiuso

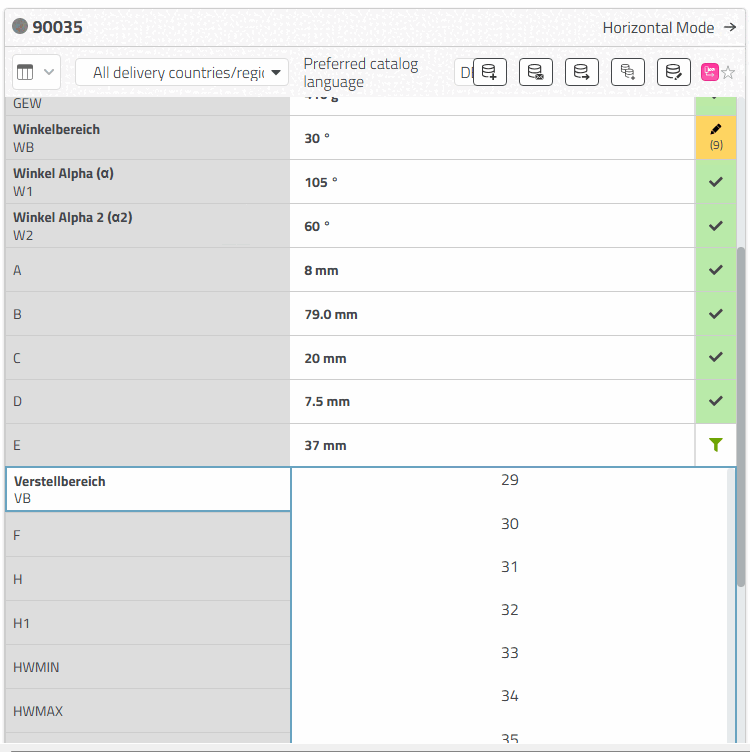

Figura 6.32. Campo di valori di "VB" aperto

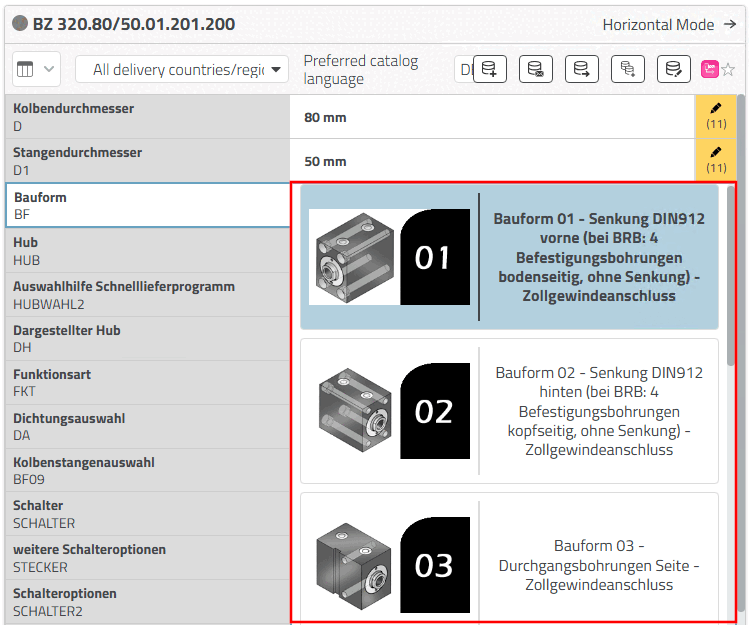

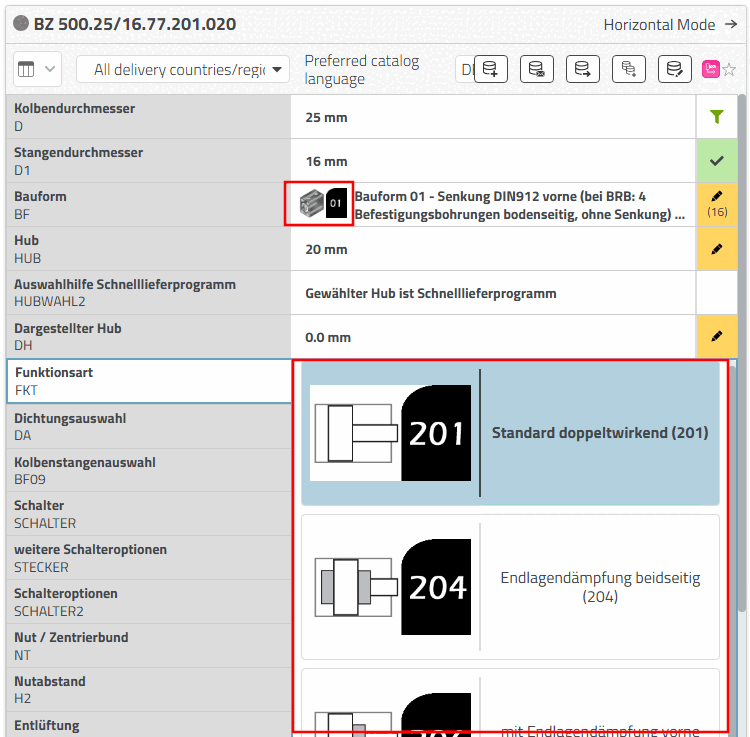

Selezione di valori discreti con immagini di anteprima:
È possibile visualizzare anche dei grafici per chiarire le opzioni di selezione nei campi dell'intervallo di valori. Selezionare l'opzione desiderata.

Figura 6.33.
