6.1.8. Tabelle vertikal

Mit Klick auf den Button Vertikale Ansicht [Vertical Mode] werden alle Variablen untereinander aufgelistet.

Auswahl spezifizieren anhand eines Beispiels

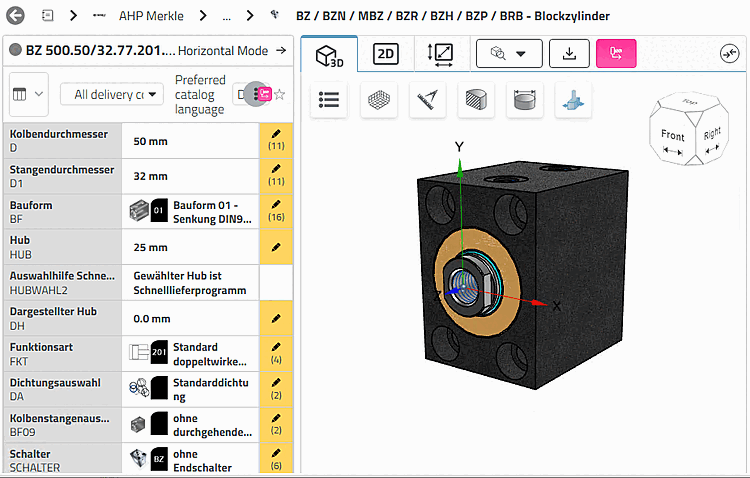

Öffnen Sie beispielsweise einen Blockzylinder. Zunächst sind alle Variablen mit dem Stiftsymbol als editierbar gekennzeichnet.

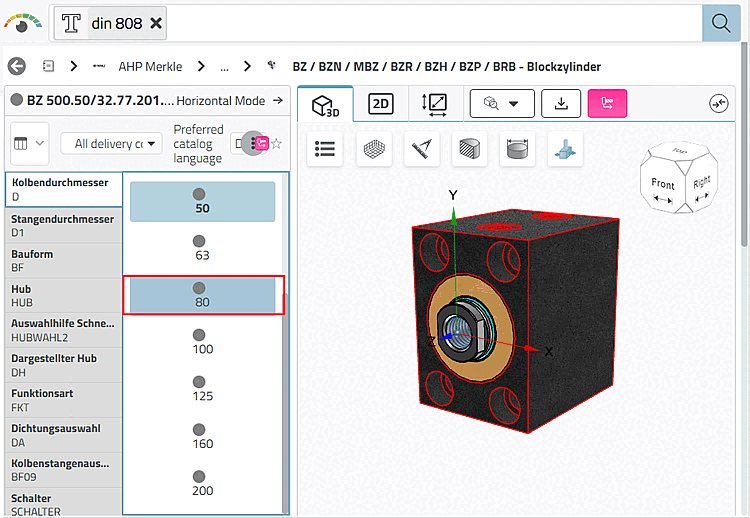

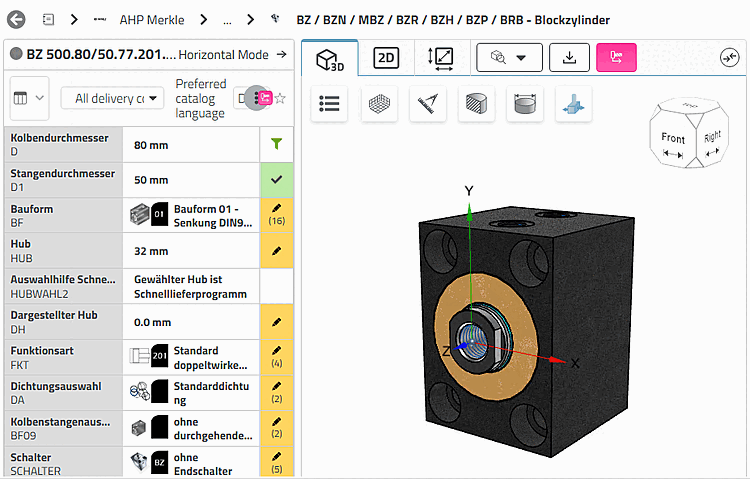

Öffnen Sie bei Variable D, Kolbendurchmesser, das Listenfeld und wählen Sie z.B. den Wert 80.

→ Variable D erhält nun das Filtersymbol .
→ Variable D1 erhält das Häkchen . Sie wurde indirekt durch Variable D bestimmt.
→ Die übrigen Variablen zeigen immer noch das Stiftsymbol , d.h. sie müssen noch bestimmt werden.

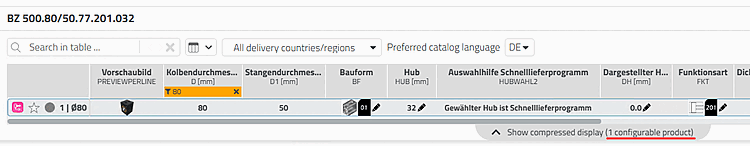

Im vorliegenden Beispiel handelt es sich ausschließlich um Wertebereichsvariablen. In Horizontale Ansicht [Horizontal Mode] erkennen Sie dies daran, dass es nur noch eine Tabellenzeile = 1 konfigurierbares Produkt gibt.

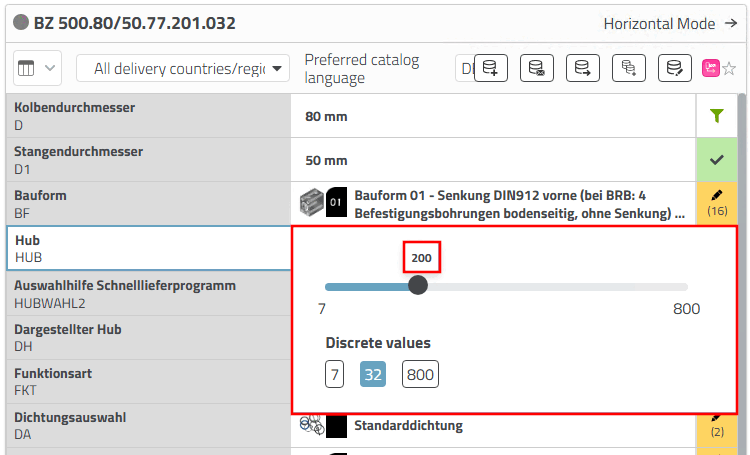

Passen Sie die beispielsweise noch den Hub des Zylinders an.

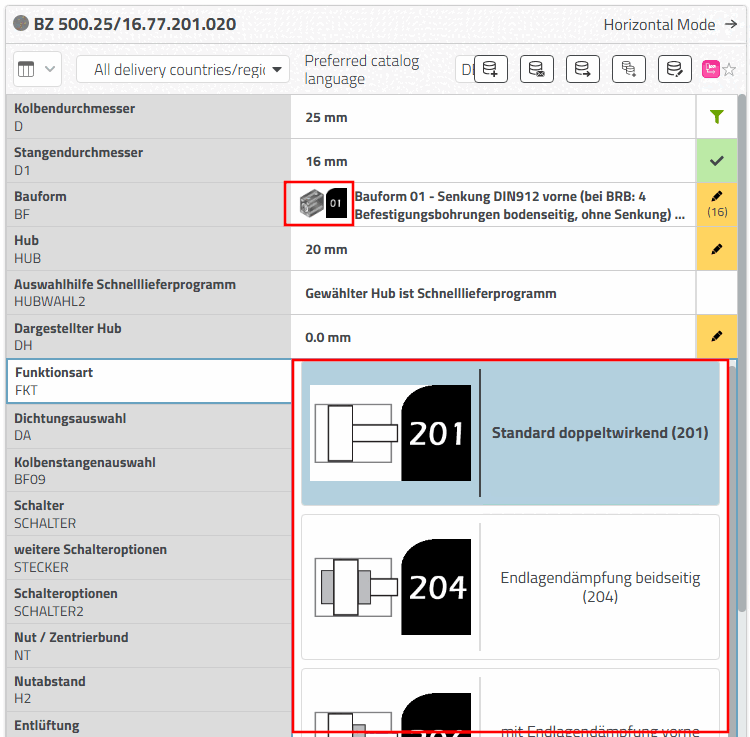

Passen Sie die beispielsweise noch die Bauform des Zylinders an.

Die unterschiedlichen Icons im Überblick

Icon	Bedeutung
	Fester Wert Die Variable enthält einen nicht änderbaren festen Wert.
	Es stehen mehrere Werte zur Auswahl bereit. Nach dem Anklicken wird entweder ein Schieberegler angezeigt (Variable mit einer unbestimmten Anzahl von Wahlmöglichkeiten) oder ein Listenfeld mit einer bestimmten Anzahl von Werten. Wenn keine Werteanzahl angezeigt wird, handelt es sich um einen Wertebereich mit einer unbestimmten Anzahl von Wahlmöglichkeiten. In diesen Fällen wird nach dem Anklicken ein Schieberegler angezeigt. Wenn Sie im Listenfeld einen Wert wählen, passiert Folgendes: Die geänderte Variable selbst zeigt nun das Filtersymbol . Bei abhängigen Variablen passiert Folgendes: Wenn nur noch ein einziger Wert möglich ist, wird das Icon mit dem Häkchen angezeigt. Wenn es weiterhin mehrere Möglichkeiten gibt, wird weiterhin bzw. angezeigt. Manche Bauteile haben Wertebereichsvariablen [Value range variables]. Für diese ist kein fixer Wert angelegt. Um die konkrete Ausprägung eindeutig zu bestimmen, müssen alle Wertebereiche ebenfalls definiert werden. Wertebereichsvariablen können nicht gefiltert werden. Auch nachdem eine bestimmte Auswahl getroffen wurde, wird weiterhin das Stiftsymbol angezeigt. Die Anzeige der Wertebereichsauswahl kann je nach Bauteilvorgaben auf verschiedene Weise erfolgen. Siehe unten.
	Gefiltert. Gefilterte Variablen schränken andere Auswahlen ein. Sie haben die Möglichkeit, den Filter wieder aufzuheben. Führen Sie dazu die Maus über das Icon. → Das Icon ändert sich . Wenn Sie nun klicken, erscheint wieder das ursprüngliche Stiftsymbol . Andere Variablenwerte, die durch das Filtern auf einen eindeutigen Wert gepinnt wurden, erhalten das Häkchensymbol .

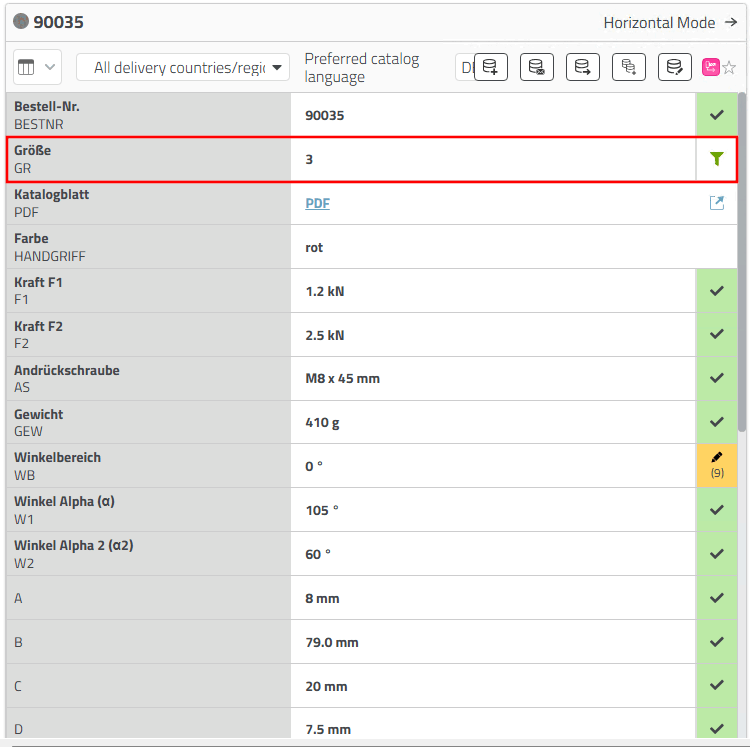

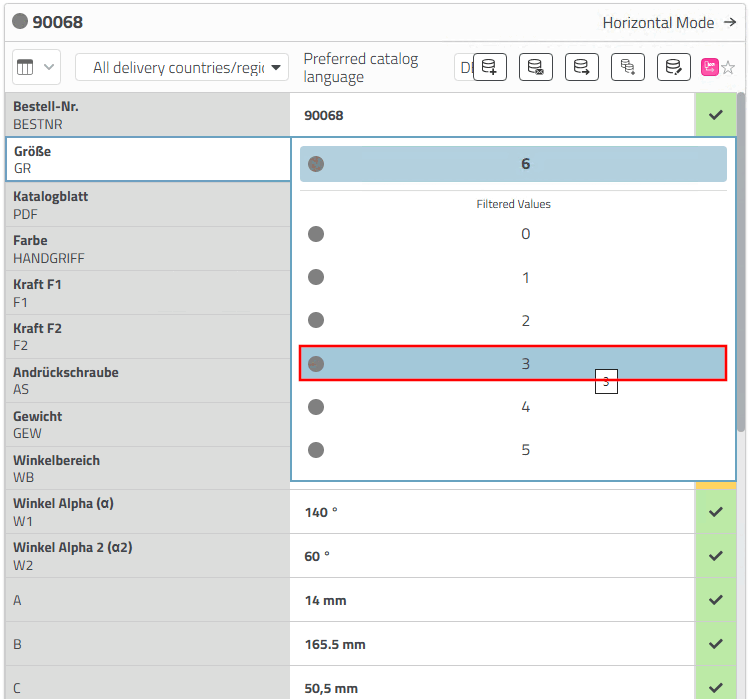

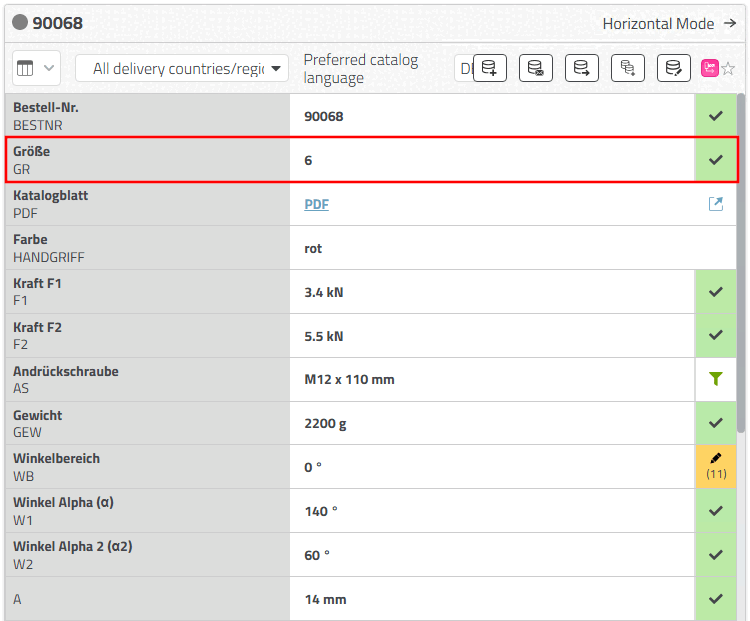

	Auswahl abgeschlossen, es gibt nur noch einen möglichen Wert Das bedeutet nicht, dass keine Änderung mehr vorgenommen werden kann. Allerdings werden durch die Wahl eines neuen Wertes alle Auswahlen wieder neu getroffenen. Die Variable erhält nun das Filtericon . Beispiel: Der Wert der Variablen GR wird von 6 auf 3 geändert. Klick auf den Wert oder das Häkchen öffnet das Listenfeld. Neue Auswahl "3" Jetzt ist der neue Wert mit dem Filtersymbol gekennzeichnet.
	Link auf eine PDF-Datei zum Beispiel

Beispiel ohne Wertebereichsvariablen

Filtern Sie Variable "B".

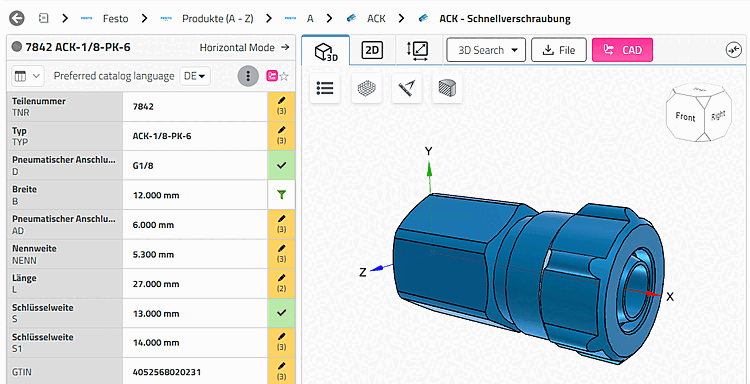

Die Abb. zeigt eine gefilterte Variable "B".

→ Dadurch werden die Variablen "D" und "S" indirekt mitbestimmt. Bei den übrigen Variablen besteht weiterhin die Möglichkeit, aus mehreren Werten auszuwählen.

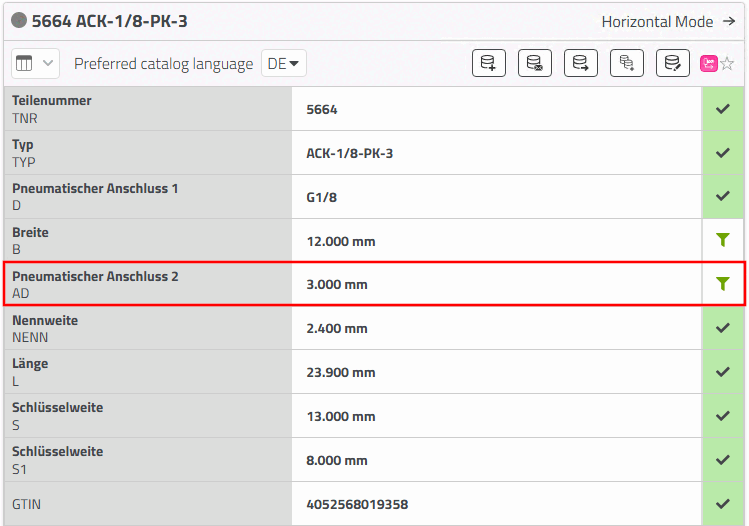

Bestimmen Sie beispielsweise Variable AD.
→ Dadurch werden nun auch alle übrigen Variablen indirekt bestimmt.

Beispiele mit Wertebereichsvariablen

Manche Bauteile haben Wertebereichsvariablen [Value range variables]. Für diese ist kein fixer Wert angelegt.

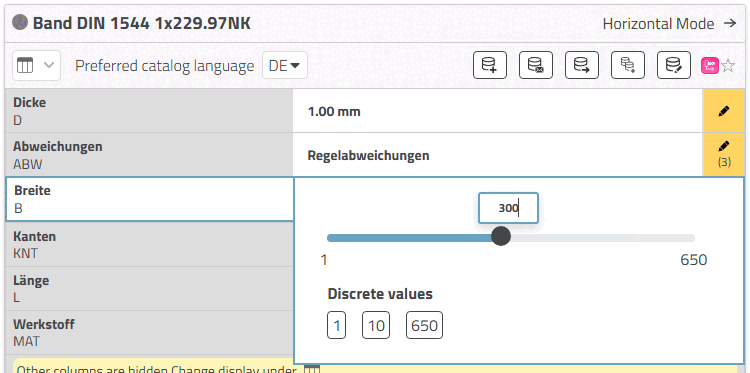

Wertebereich: Tragen Sie im Eingabefeld einen gewünschten Wert innerhalb des Wertebereichs ein oder wählen Sie den Wert mittels Schieberegler. (Oder wählen Sie einen der diskreten Werte.)
Auswahl diskreter Werte: Öffnen Sie den Wertebereich mit Klick auf das Stiftsymbol und wählen Sie dann im Listenfeld die gewünschte Option.

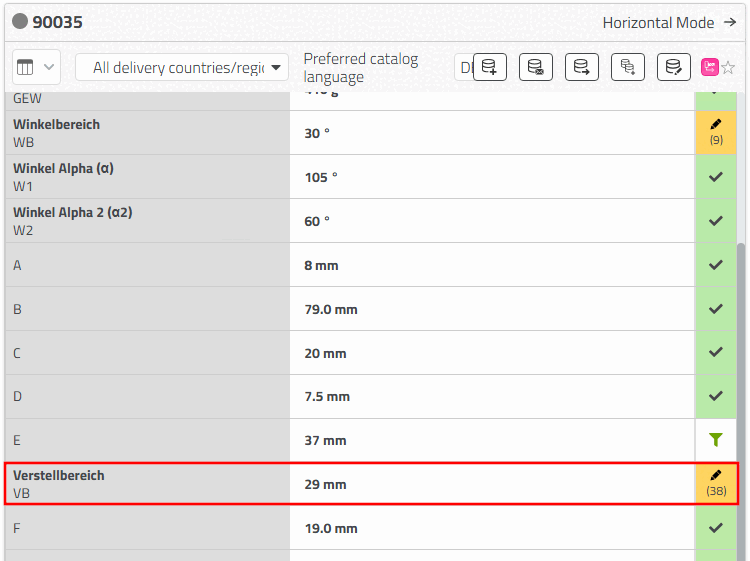

Wertebereichsfeld von "VB" geschlossen

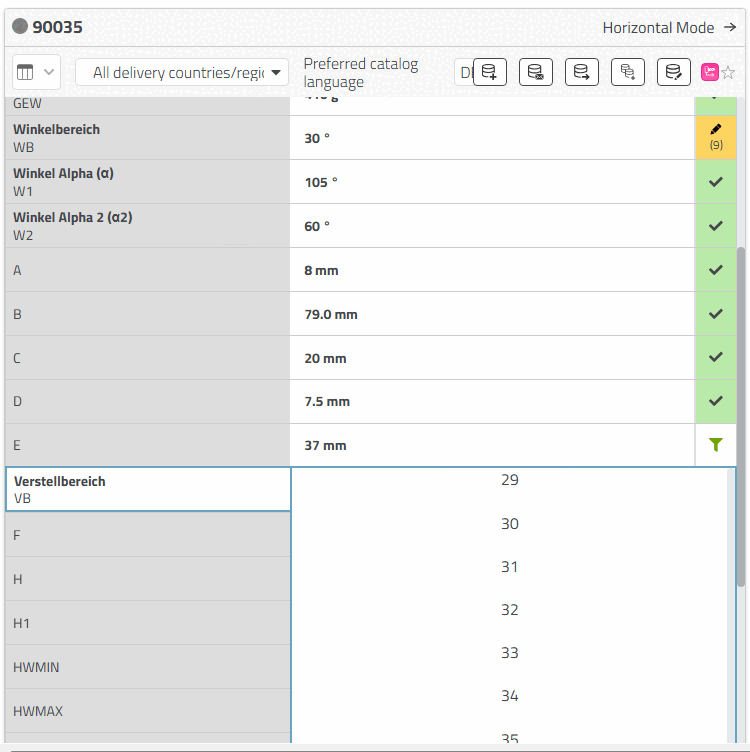

Wertebereichsfeld von "VB" geöffnet

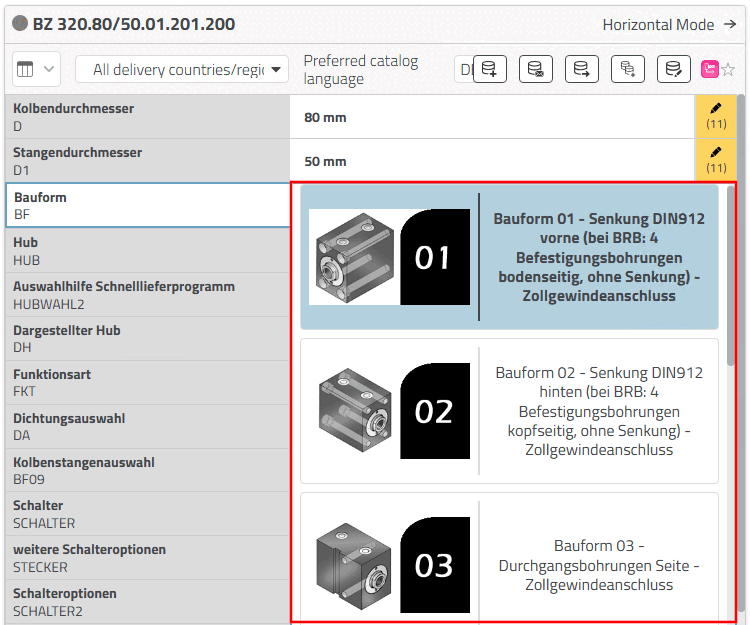

Auswahl diskreter Werte mit Vorschaubildern:
Zur Verdeutlichung der Auswahloptionen in Wertebereichsfeldern können auch Grafiken angezeigt werden. Wählen Sie die gewünschte Option.
