3.1.5.2. Interfaccia utente per la visualizzazione delle parti

Per controllare i pezzi in modo più dettagliato, è possibile passare alla visualizzazione dei pezzi. A tale scopo, fare clic sulla scheda Vista parti [Part view].

Vista delle parti [Part view]

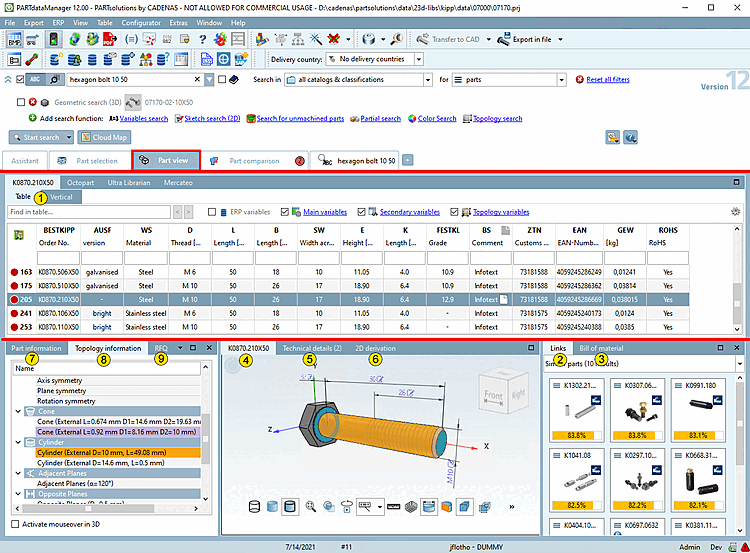

Figura 3.28.  Vista delle parti [Part view]

La vista parti [Part view] è composta dalle seguenti finestre di aggancio:

Sezione 3.1.7, “ V ista delle parti ”I dettagli sulla visualizzazione delle parti [Part view] sono disponibili all'indirizzo .

  1. Tabella [Table]

    Come sottoaree, si vedranno di nuovo due agganci, che rappresentano due diverse modalità di determinazione della caratteristica.

  2. Sezione 3.1.7.4, “ Finestra di aggancio "Riferimenti" ”R iferimenti [Links] a oggetti correlati (vedere )

  3. Sezione 3.1.7.5, “ Finestra di aggancio "Struttura ”S truttura [Assembly] / elenco parti [Bill of material] (vedere )

  4. Sezione 3.1.7.6, “Finestra di aggancio "Vista 3D ”A nteprima 3D [Preview 3D] dell'oggetto (vedere )

  5. Sezione 3.1.7.7, “ Finestra di aggancio "Dettagli tecnici ”S pecifiche tecniche [Technical details] con disegni dimensionali (vedere )

  6. Sezione 3.1.10, “ Creare una derivazione 2D ”D erivazione 2D [2D derivation]: vedere

  7. Sezione 3.1.7.8, “Finestra di aggancio "Informazioni sulla parte" ”I nformazioni sulle parti [Part information] (vedere )

  8. Sezione 3.1.7.9, “Finestra di aggancio "Informazioni sulla topologia" ”I nformazioni sulla topologia [Topology information] (vedere )

  9. Sezione 3.1.7.10, “Finestra di aggancio "RFQ" (richiesta di offerta) ”R FQ (vedi )
