Gli assiemi hanno alcune caratteristiche speciali rispetto ai "normali" assiemi MCAD/CNS. Questo vale in particolare per la proprietà fondamentale della distinta base.

Le seguenti illustrazioni mostrano un confronto tra uno stesso quadro elettrico in PSOL e in EPLAN e servono a chiarire la differenza tra questi due approcci ingegneristici (MCAD <-> ECAD).

In EPLAN si nota che i componenti sono molto meno numerosi. Mentre MCAD si concentra sulle proprietà meccaniche-geometriche, questa abbondanza di componenti sarebbe sostanzialmente proibitiva per un'applicazione ingegneristica significativa se utilizzata in un sistema ECAD. Le sfide principali della modellazione sono due:

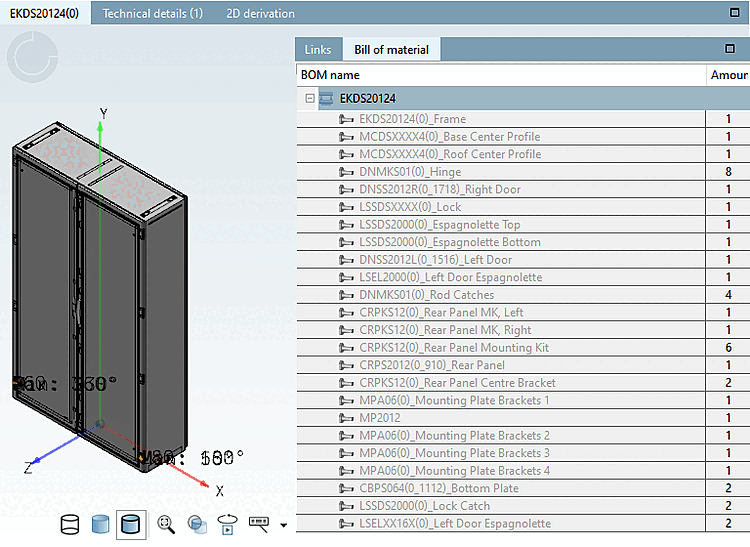

Figura 5.1094. Tipico armadio di comando con distinta base nella vista CADENAS. Si noti l'elevato numero di componenti provenienti dal focus MCAD, dove viene data particolare importanza alla geometria.

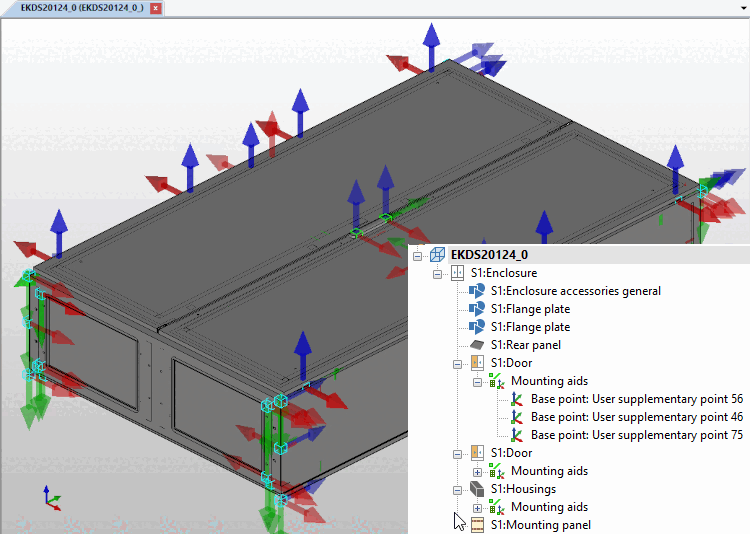

Figura 5.1095. Lo stesso quadro elettrico visto dall'alto in un tipico sistema ECAD (qui EPLAN). Si noti il minor numero di componenti nella distinta base derivante dai requisiti ECAD funzionali.

La seguente illustrazione di un componente dell'armadio elettrico mostra chiaramente i diversi requisiti e le caratteristiche speciali dei tipici sistemi ECAD. Il componente associato è stato generato dinamicamente da un gran numero di singole parti CADENAS durante l'esportazione e deve essere inteso come un accessorio/parte "virtuale". Questo serve a illustrare i diversi approcci di MCAD rispetto a ECAD. In generale, in entrambi i sistemi vengono descritte le stesse geometrie e gli stessi solidi, pur seguendo un approccio ingegneristico completamente diverso.

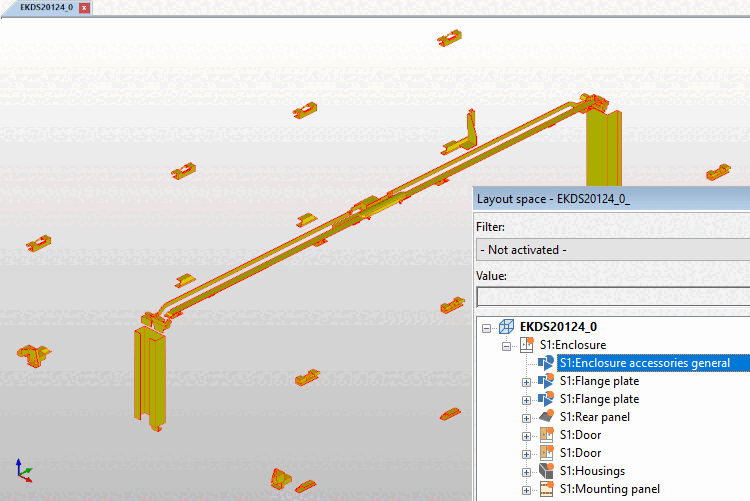

Figura 5.1096. La figura illustra l'effetto del primo punto dell'elenco precedente, in cui l'abbondanza di componenti si riduce notevolmente. La geometria mostrata comprende più di 40 componenti del progetto CADENAS.

La situazione sopra descritta comporta tutta una serie di difficoltà e possibili incongruenze. Ciò comporta requisiti molto particolari per il sistema di classificazione e il riempimento con i dati corrispondenti, che idealmente sono già presi in considerazione durante la modellazione geometrica.

In termini di standardizzazione, ECLASS-Advanced dispone già di un sistema elaborato sotto forma dell'aspetto "Composizione dei componenti" (AGZ169), che funge da base per il nostro sistema di classificazione. Questa classificazione (che "vive" nell'assieme) elenca tutti i componenti/istanze dell'assieme e descrive le relazioni tra le parti, ossia le relazioni tra coppie di componenti e componenti idonei che vengono assemblati tra loro nello spazio tridimensionale tramite accoppiamenti di origine e di destinazione. Di norma, gli accoppiamenti di origine e di destinazione sono descritti dalle descrizioni di montaggio e dai supporti/ punti di montaggio dei componenti. Ogni componente dell'assieme istanzia un blocco "Componente".

Questa struttura soddisfa sostanzialmente tutti i nostri requisiti elencati sopra. Nel sistema CNS esistono già accoppiamenti predefiniti per l'assemblaggio di un modulo, per cui possiamo limitarci alla descrizione dei singoli componenti (senza 3D). La creazione di componenti "artificiali" / assemblati, mostrati come esempio nell'immagine precedente, può essere ottenuta molto facilmente con la seguente classificazione.

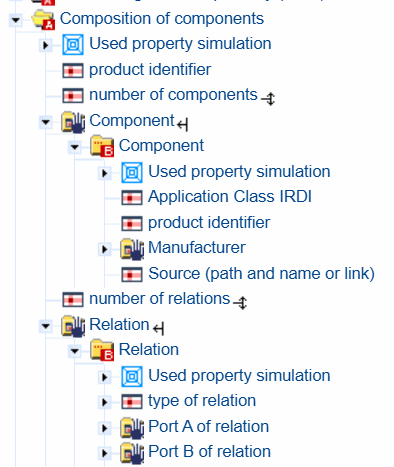

Figura 5.1097. Il modello di dati di ECLASS-Advanced per descrivere la struttura di un assieme costituito da elementi singoli (ma completi)

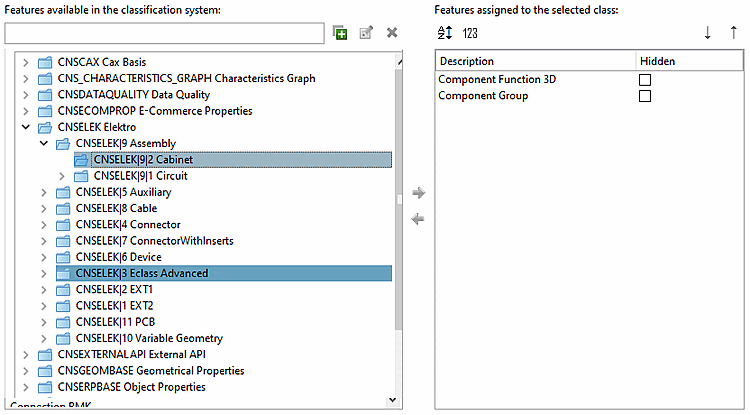

Figura 5.1098. Classificazione CNS di base per la modellazione della struttura dell'assieme a partire dalle singole parti

L'attributo Gruppo di componenti consente di riassumere la struttura dell'assieme MCAD in singoli gruppi, in conformità con ECAD.

L'attributo Component Function 3D assegna alcune funzionalità meccaniche come porte, serrature, ecc. ai gruppi corrispondenti. Attualmente solo alcuni sistemi ECAD, in particolare EPLAN, sono in grado di elaborare queste informazioni. Questo attributo è numerato, i valori consentiti sono dati dai seguenti valori:

Door
Door left
Door right
...
...
Panel general
Side panel left
Side panel right

In questo modo, la funzionalità meccanica dei singoli componenti ("gruppi di componenti") nel contesto dell'armadio elettrico viene specificata con maggiore precisione.

In un assieme MCAD, ogni componente riceve un'istanza della classe CNSELEK|9|2 (Cabinet Classification). I codici di elaborazione (interfacce, traduttori) uniscono tutti i componenti con lo stesso valore dell'attributo Component-Group in geometrie artificiali e unificate (vedi figura sopra ). Sottolineiamo che questo processo è possibile solo con componenti speciali e molto semplici, che in un certo senso fungono da riempitivo.

Sintassi per il riempimento dei gruppi di componenti:

Stringa identificativa + @ + valore numerico opzionale come "Accessori@3".

In questo modo, 1. è possibile ridurre notevolmente l'abbondanza di componenti nel sistema CNS e 2. è possibile influenzare direttamente l'ordinamento dei componenti artificiali risultanti nel sistema ECAD. Ad esempio, tutti i componenti sono stati etichettati con il gruppo di componenti "Accessori per involucri generali@1" (vedi figura sopra ) per garantire che il componente combinato (vedi figura sopra ) appaia per primo nell'elenco della distinta base EPLAN.

Di norma, per le parti combinate viene riassunta solo la geometria; i singoli componenti non contengono quindi classificazioni CP o informazioni come CNSORDERNO. Nota: non appena si combinano due di questi componenti, ognuno dei quali ha un numero di articolo definito, si crea un conflitto tale che il pezzo combinato non può più avere un numero di articolo ben definito. In questo modo, il processo descritto può essere eseguito solo a determinate condizioni:

Questi prerequisiti si traducono in uno schema di sintesi puramente geometrico che, con una modellazione appropriata, consente di mappare la struttura dell'assemblaggio del SNC nell'approccio ingegneristico ECAD.

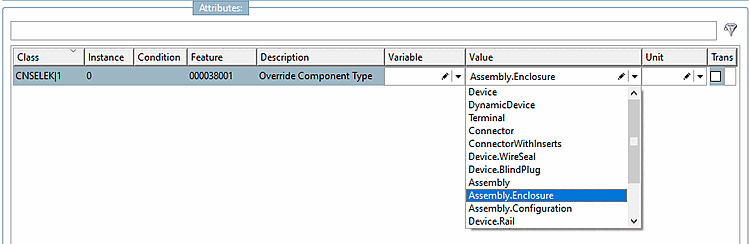

Figura 5.1099. Singola istanza della classificazione "Cabinet" per un singolo componente

La funzionalità della classificazione "Cabinet" per un singolo componente è mostrata come esempio nell'immagine precedente. Nel caso di veri e propri gruppi di componenti, è necessario assegnare informazioni di classificazione identiche ai pezzi associati. Poiché all'attributo CNS_COMPONENT_GROUP è assegnato l'indice di esecuzione "@1", esso appare ad esempio in cima all'albero dei componenti in EPLAN.
