5.12.9.12. Assemblaggi ECAD - Armadi di comando 5.12.9.12.1. Composizione dei componenti (assiemi di ordine superiore nello spazio 3D) |  |
| Indietro | Avanti |
Molti sistemi ECAD (ECLASS Advanced, EPLAN, Zuken, E3) costruiscono assiemi con l'aiuto di speciali classificazioni 3D. Questi meccanismi rappresentano un sottoinsieme speciale delle possibilità offerte dal nostro sistema Mate. In particolare, l'assemblaggio dei componenti si ottiene con l'aiuto di supporti e varianti di fissaggio.
A differenza dei normali assiemi CADENAS, questi assiemi "estesi" contengono ulteriori punti di connessione classificati, ovvero supporti di componenti e varianti di fissaggio. La variante di fissaggio descrive l'orientamento e la posizione con cui il dato componente è attaccato a un supporto componente della parte madre.
In generale, c'è una parte principale con diverse registrazioni di componenti a cui si aggiunge una serie di componenti più piccoli. Ne risultano relazioni gerarchiche genitore-figlio, anche se la generalità è limitata rispetto al nostro sistema mate. Ad esempio, non si possono mettere insieme "cerchi", poiché una parte non può essere contemporaneamente genitore e figlio.

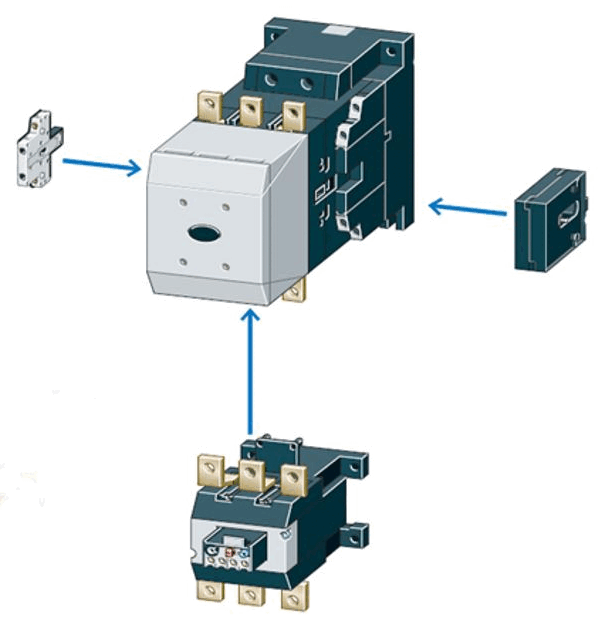

Figura 5.1100. Interruttore automatico: collegamento di dispositivi aggiuntivi. I dispositivi aggiuntivi non possono essere collegati tra loro (=> circuito).
Figura 5.1101. Collegando altri dispositivi si ottiene una gerarchia. L'ordine delle sottoparti è irrilevante senza ulteriori informazioni.
Nell'area ECAD, generalmente lavoriamo con un sottoinsieme speciale delle possibilità offerte dal nostro sistema Mate. Durante l'assemblaggio, i sistemi di coordinate corrispondenti dei punti di connessione sottostanti vengono portati alla congruenza. Eventuali capovolgimenti degli assi delle coordinate non sono previsti.
Nota: lo schema descritto è una funzione ECAD speciale, particolarmente utile se le singole sottoparti devono essere installate interattivamente nel sistema ECAD corrispondente in nuovi progetti di involucro o devono essere spostate manualmente in altri slot. Gli assiemi CNS senza queste estensioni possono essere utilizzati nei sistemi ECAD senza limitazioni, ma in questi casi non possono essere utilizzati in altri processi di progettazione.

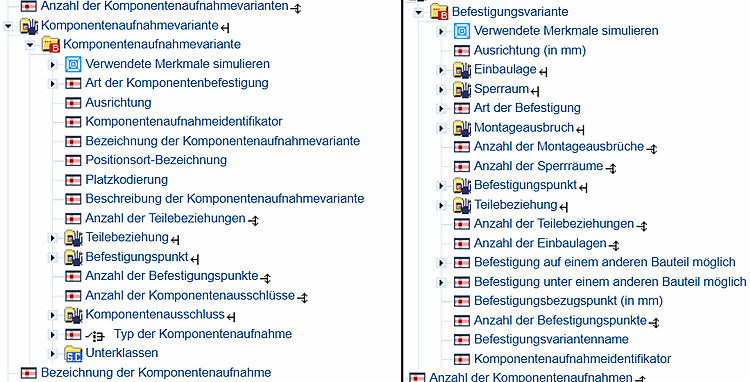

Secondo lo standard ECLASS (a partire dalla versione 16), la compatibilità dei possibili slot e delle varianti di fissaggio delle parti secondarie è determinata da identificatori identici. In altre parole, il supporto del componente (o più precisamente la variante di supporto del componente) della parte principale specifica nel suo attributo "component mount identifier" quali sottoparti possono essere inserite utilizzando la loro variante di montaggio con lo stesso attributo (anch'esso "component mount identifier"). Ciò è rispecchiato da attributi completamente identici nella classificazione CNS, dove si applica quanto segue: variante di montaggio = descrizione del montaggio [CNS_CP|4|7] e variante di montaggio del componente = punto di montaggio [CNS_CP|4|6].
Oltre agli ovvi vantaggi di questo schema, tuttavia, è necessario tenere conto di alcune limitazioni relative all'assemblaggio completamente automatico:
Una sottoparte può avere diverse varianti di fissaggio con orientamenti e posizioni differenti, in modo che il sistema ECAD debba effettuare una selezione senza alcuna informazione aggiuntiva. Nell'ingegneria interattiva, questo è un input dell'utente. La prima variante di fissaggio viene generalmente selezionata come predefinita.
In linea di principio, tale struttura 3D fornisce una definizione della sequenza delle singole sottoparti. Questa è a sua volta determinata dall'input dell'utente nel processo di modellazione interattiva.
I casi in cui ci sono più slot possibili che sottoparti disponibili sono problematici; in questo caso non viene specificato quali slot dei componenti sono effettivamente occupati.
