7.13. Finestra di aggancio "Configuratore" / "Assemblaggio"

7.13.2. Tipi di progetto

7.13.2.1. Configurazione e modello

Se da assembly è in genere il progetto della tabella assembly significato, perché è di gran lunga il più importante Tipo di progetto di assieme. Oggi, quasi tutti i cataloghi CADENAS per Assiemi standard utilizzati per questo tipo di progetto. La gestione di questo Il tipo di progetto è lo stesso di quello delle singole parti. Funzioni delle singole parti del Gli assiemi sono controllati tramite una tabella comune.

Tuttavia, questo capitolo menziona anche il Configurazione assembly [Assembly configuration] e modello di assembly [Assembly template] (modello) menzionato perché il progetto della tabella di assemblaggio viene compilato utilizzando gli altri due.

In tutti i moduli, i diversi tipi sono visualizzati nell'albero dei componenti con simboli diversi ed eventualmente con una corrispondente abbreviazione nel nome.^[103]

Configurazione dell'assembly [Assembly configuration] (_asmcfg.prj)
L'assemblaggio vero e proprio.
Questa è la base per i modelli e per il progetto della tavola di montaggio.
Le configurazioni non si impostano automaticamente, ma si impostano [Assembly] manualmente nella finestra di aggancio.
In casi molto rari, un catalogo può essere composto da configurazioni di montaggio.
Sezione 7.13.2.1, “Configurazione e modello ”Per ulteriori dettagli vedere .

Modello di assemblaggio / Modello [Assembly template] (_asmsbl.prj)
Il modello contiene una versione molto specifica di una configurazione che viene creata automaticamente. L'elemento iniziale e i componenti dell'assieme collegati appaiono immediatamente nella finestra di aggancio Struttura [Assembly].
È possibile salvare un numero qualsiasi di modelli sulla base di una configurazione, ma ciò è irrilevante per la creazione del progetto della tabella di montaggio, poiché qui viene salvata come modello un'unica configurazione completamente strutturata.
In casi molto rari, un catalogo può essere costituito da modelli di assemblaggio.
Sezione 7.13.2.1, “Configurazione e modello ”Per ulteriori dettagli vedere .

progetto di tabella di assieme (_asmtab.prj)
Sono completamente configurati.
La selezione delle parti e delle caratteristiche (cioè dell'intero controllo) avviene nell'interfaccia standard PARTdataManager.

La tabella seguente mostra le caratteristiche tipiche di ciascun tipo di assemblaggio.

Configurazione di montaggio [Assembly configuration]	Modello di montaggio	Progetto di tavolo di montaggio
Possibilità di configurazione libera nelle finestre di aggancio Configuratore [Configurator] e Struttura [Assembly].	Il modello viene caricato con una riga specifica	Opzione di selezione solo tramite la tabella memorizzata come per il singolo pezzo.
Nessuna impostazione automatica	Montaggio automatico	Impostazione automatica + selezione speciale tramite la tabella memorizzata
È richiesta la conoscenza dell'interfaccia utente del configuratore	È richiesta la conoscenza dell'interfaccia utente del configuratore	Non è necessaria la conoscenza dell'interfaccia utente del configuratore -> Quindi facile da maneggiare

Nota

Per motivi di chiarezza, al momento della creazione del progetto, selezionare nomi di progetto appropriati:

*_asmcfg.prj => Configurazione dell'assieme ("_asmcfg" viene aggiunto automaticamente al salvataggio)

*_asmsbl.prj => Modello di assieme ("_asmsbl" deve essere aggiunto manualmente al momento del salvataggio)

*_asmtab.prj => Progetto di tabella di montaggio

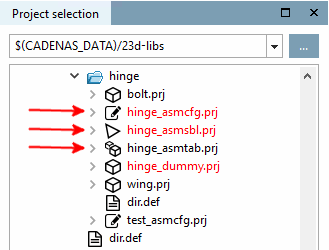

Figura 7.1000. Progetto di configurazione, modello e tabella di montaggio in PARTproject

^[103]Spetta al produttore decidere se utilizzare le abbreviazioni nel nome per una migliore differenziazione e quali esattamente.
