5.12.3.6.11. Assegnare semplicemente variabili importanti alla classificazione del SNC

[Nota]Nota

Le seguenti voci in Impostazioni [Settings] -> scheda Generale [General] -> Variabili [Variables] vengono inserite automaticamente nella classificazione CNS e quindi trasferite al sistema CAD durante l'esportazione della parte. [a]

  • Variabile con Numero [Variable with order number] [b]

  • Variabile con Digitare la chiave [c]

  • Variabile con massa

  • Materiale [Material]

  • Densità [kg/m³]

[a] In linea di principio, gli attributi di qualsiasi classificazione possono essere trasferiti al sistema CAD/PDM. Le impostazioni corrispondenti vengono poi effettuate tramite file di configurazione nell'ambito della consultazione.

[b] d'ordine La variabile di classe CNSORDERNO è in Variabile con numero d'ordine [Variable with order number] al desiderato Variabile mappata.

[c] La variabile di classe CNSTYPECODE è in Variabile con Digitare la chiave per la variabile desiderata Mappato.

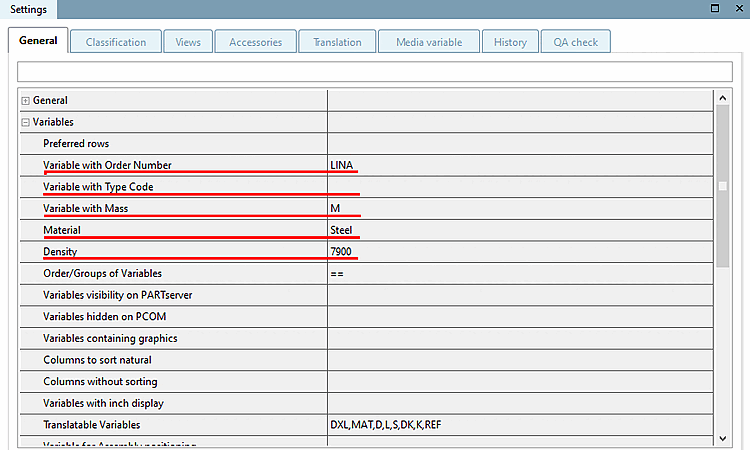

Modifica progetto [Edit project] -> scheda Generale [General] -> Variabili [Variables]

Figura 5.912.  Modifica progetto [Edit project] -> scheda Generale [General] -> Variabili [Variables]

Non appena le voci vengono impostate in Variabili [Variables], vengono automaticamente trasferite in Classificazione [Classification] -> CNS.

Voce sotto le variabili [Variables] Classe [Class] Caratteristica [Feature]
Variabile con numero d'ordine [Variable with order number] CNSERPBASECNSORDERNO
Variabile con codice del tipo CNSERPBASECNSTYPECODE
Variabile con massa CNSPHYPROPCNSMASSEXACT
Materiale [Material] CNSPHYPROPCNSMAT
Densità [kg/m³] CNSPHYPROPCNSDENSITÀ

Variabili di classe [Class variables]

Figura 5.913. Variabili di classe [Class variables]
