5.12.4. Wichtige Variablen einfach CNS-Klassifikation zuweisen

[Hinweis]Hinweis

Folgende Einträge unter Einstellungen -> Registerseite Allgemein -> Variablen werden automatisch in die CNS-Klassifikation eingetragen und somit beim Teileexport an das CAD-System übergeben.[a]

  • Variable mit Bestellnummer[b]

  • Variable mit Typenschlüssel[c]

  • Variable mit Masse

  • Material

  • Dichte [kg/m³]

[a] Prinzipiell können Attribute jeder beliebigen Klassifikation ans CAD/PDM übergeben werden. Im Rahmen von Consulting werden dann entsprechende Einstellungen via Konfigurationsdateien vorgenommen.

[b] Die Klassenvariable CNSORDERNO wird unter Variable mit Bestellnummer auf die gewünschte Variable gemappt.

[c] Die Klassenvariable CNSTYPECODE wird unter Variable mit Typenschlüssel auf die gewünschte Variable gemappt.

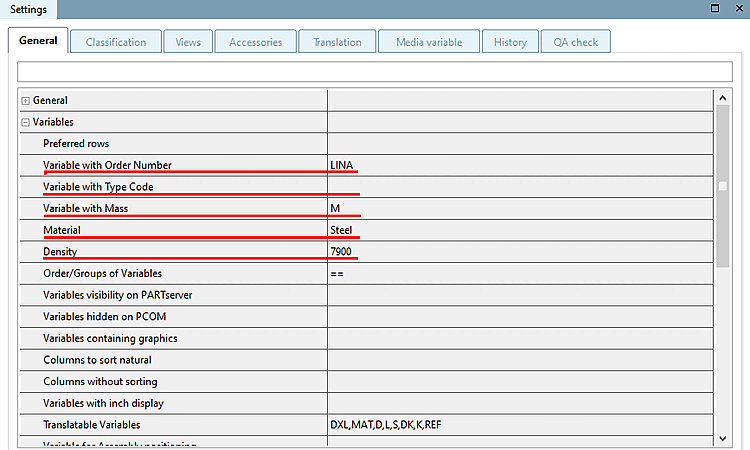

Projekt bearbeiten -> Registerseite Allgemein -> Variablen

Projekt bearbeiten -> Registerseite Allgemein -> Variablen

Sobald die Einträge unter Variablen gesetzt sind, werden diese automatisch nach Klassifikation -> CNS übernommen.

Eintrag unter VariablenKlasseMerkmal
Variable mit BestellnummerCNSERPBASECNSORDERNO
Variable mit TypenschlüsselCNSERPBASECNSTYPECODE
Variable mit MasseCNSPHYPROPCNSMASSEXACT
MaterialCNSPHYPROPCNSMAT
Dichte [kg/m³]CNSPHYPROPCNSDENSITY

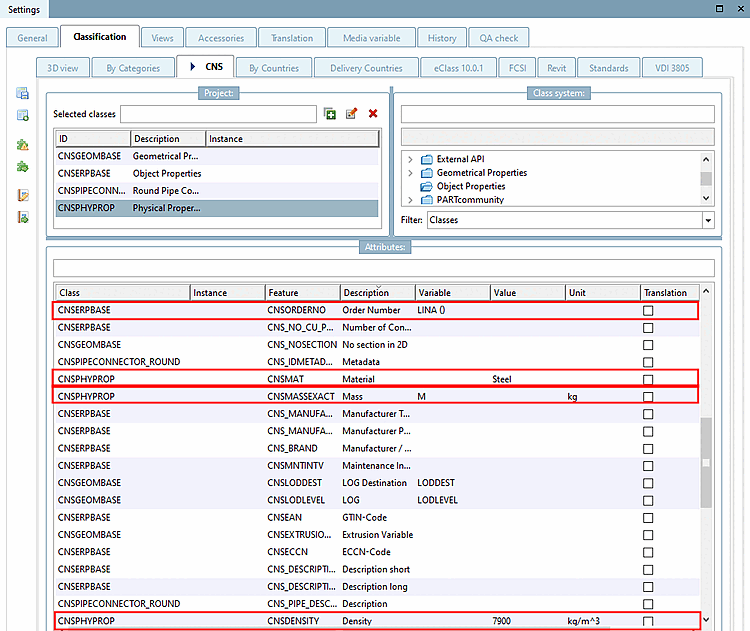

Klassenvariablen

Klassenvariablen
