Creare un nuovo progetto in PARTproject. Sezione 5.5, “Creare un progetto - Piccolo esempio dalla A alla Z ” Un piccolo esempio è disponibile all'indirizzo .

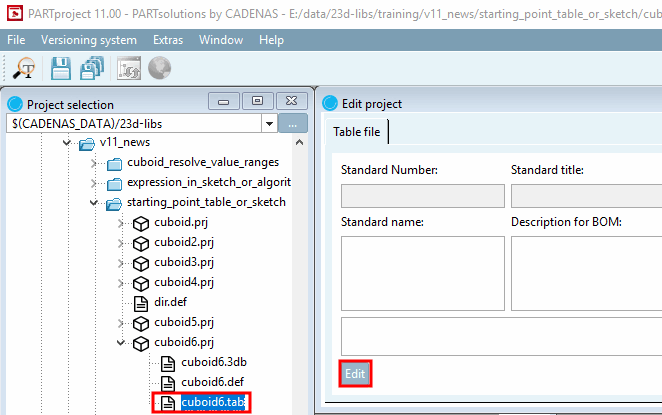

Selezionare il file *.tab o *.tac nel progetto da modificare.

Fare clic su Modifica [Edit].

Figura 7.33. Aprire PARTdesigner tramite file scheda

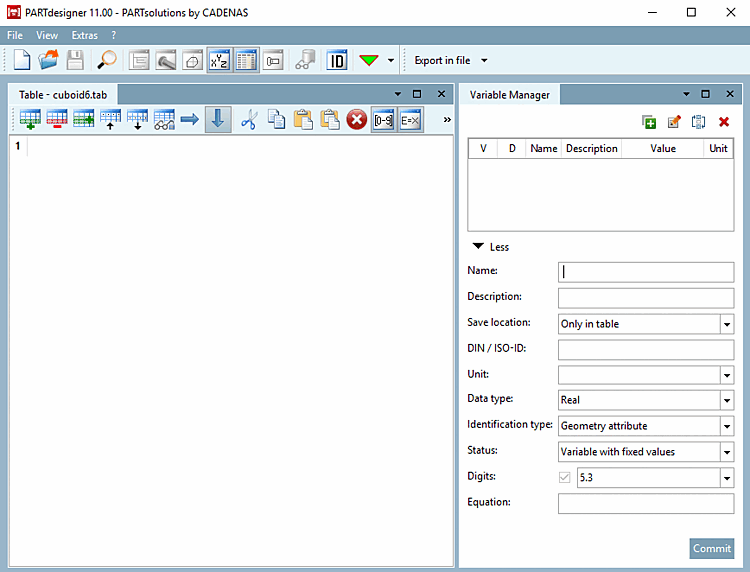

--> PARTdesigner viene aperto nella vista tabella.

Figura 7.34. Vista tabella PARTdesigner

La finestra di aggancio Gestione variabili [Variable Manager] viene aperta di default insieme alla finestra di aggancio Tabella [Table] nella vista Tabella.

Nota Se necessario, utilizzare i pulsanti corrispondenti della barra degli strumenti standard [Default] o le voci del menu Visualizza [View] per mostrare e nascondere le singole finestre di aggancio. Figura 7.35.  Barra degli strumenti standard [Default] 3D Storia [3D History] vista 3D [3D view] Sketcher (con schizzo di storia [Sketch history] ) Gestione variabili [Variable Manager] tavolo [Table] derivazione 2D [2D derivation] Figura 7.36.  Visualizza il menu [View] Spostare le singole finestre di aggancio e regolarne le dimensioni. Una descrizione dettagliata del metodo di posizionamento si trova in Sezione 3.1.5.4, “Metodo di posizionamento delle finestre di aggancio ” in Manuale d'uso PARTsolutions

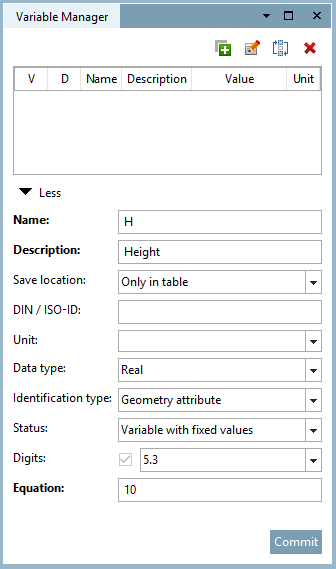

Creare le variabili L (lunghezza), W (larghezza) e H (altezza) per un cuboide nel gestore delle variabili [Variable Manager]. Sezione 7.8, “ Finestra di aggancio "Variable Manager ” I dettagli sul gestore [Variable Manager] di variabili sono disponibili all'indirizzo .

--> Subito dopo la creazione di una variabile nel gestore delle variabili [Variable Manager], questa viene visualizzata anche nella tabella.

Figura 7.38. Variabili H, L e W create

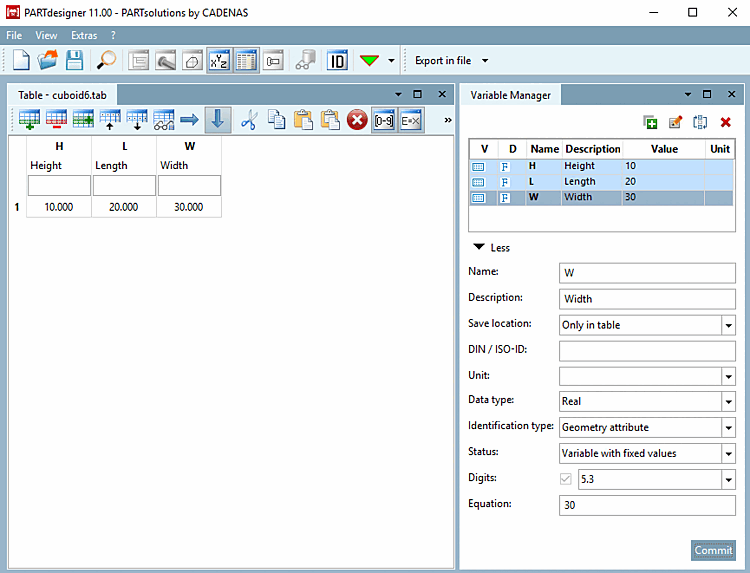

Aggiungi altre caratteristiche alla tabella aggiungendo una riga [Add row].

Figura 7.39.

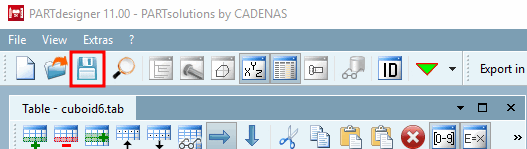

Fai clic su Salva .

Figura 7.40.

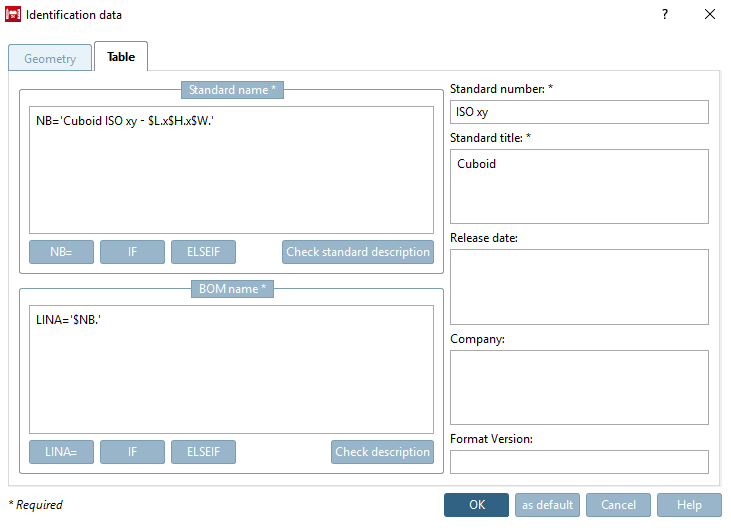

-> Si apre la finestra di dialogo Dettagli di identificazione [Identification data] con la scheda Tabella [Table]. Compilare i campi obbligatori Denominazione standard [Standard name], Denominazione elenco parti [Description for BOM], Numero standard [Standard number] e Titolo standard [Standard title]. Sezione 7.17.9, “ Dettagli di identificazione ” Per maggiori informazioni, consultare il sito .

Figura 7.41. Finestra di dialogo "Dettagli di identificazione [Identification data]" - Pagina della scheda "Tabella [Table]

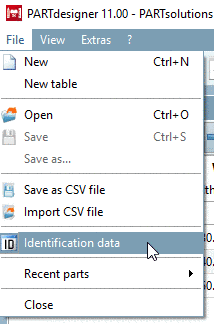

Quella può essere aperta in qualsiasi momento tramite Menu File [File] -> Informazioni di identificazione [Identification data] o tramite essere aperto.

Figura 7.42.

Confermare facendo clic su OK.

Nota Osservare la sintassi nel campo della denominazione standard [Standard name]. La finestra Dettagli identificazione [Identification data] può essere chiusa con Ok [OK] solo se tutti i campi obbligatori sono stati compilati.

A tal fine, aprire il file 3db da PARTproject. Le variabili vengono trasferite automaticamente dal file tab/tac collegato (con lo stesso nome).

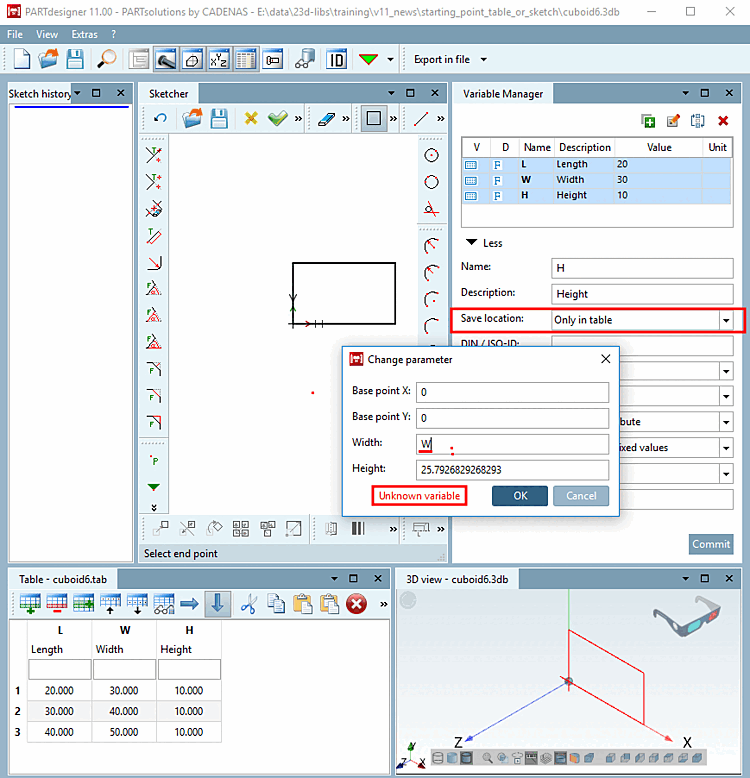

Per tutte le variabili specificate nello schizzo, selezionare da utilizzare, in Posizione [Save location] il Nell'opzione Geometria e tabella [In geometry and table]. Dettagli può essere trovato su Sezione 7.8.11, “ Posizione di memorizzazione: Solo nella geometria | Solo nella tabella | Nella geometria e nella tabella ”.^[79]

In caso contrario, viene visualizzato il messaggio di errore Variabile sconosciuta [Unknown variable].

Figura 7.43.

Creare il modello 3D in base alle variabili create. Sezione 7.4, “Creare un modello 3D: Piccolo esempio dalla A alla Z ” Per informazioni sintetiche al riguardo, consultare il sito .
