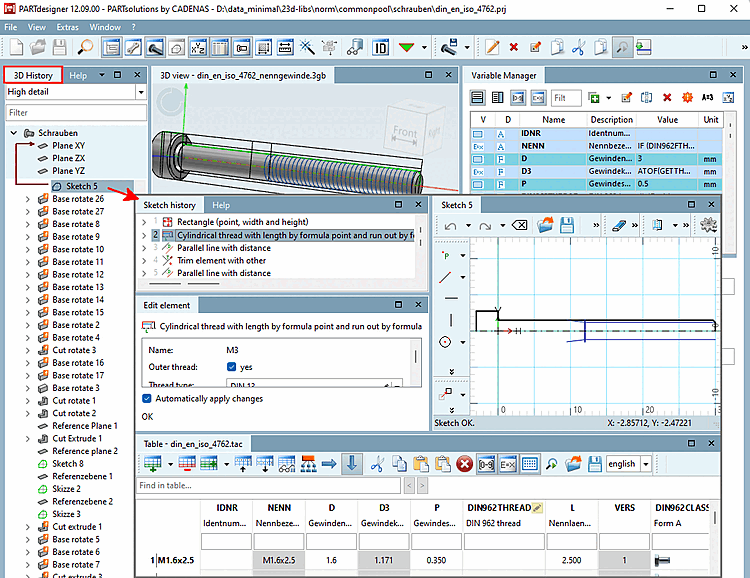

La finestra di docking " Cronologia 3D [3D History] " è un "punto centrale" all'interno di PARTdesigner. Tramite i suoi menu contestuali viene richiamato lo Sketcher (con la cronologia dello schizzo [Sketch history] ), dove viene creato lo schizzo.
Selezionare gli elementi dipendenti [Mark dependent elements]
![Richiamo dello sketcher tramite la cronologia 3D [3D History]](https://webapi.partcommunity.com/service/help/latest/pages/it/partsolutions_user/doc/resources/img/img_fdd601c655544919914e65a637119f01.png)
Inoltre, la cronologia documenta tutte le fasi di progettazione (caratteristiche), in modo che la rispettiva struttura dei componenti possa essere rintracciata ed eventualmente modificata in un secondo momento.

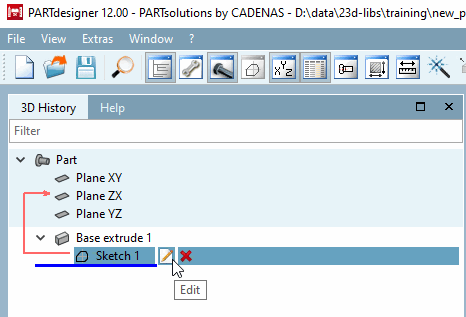

Le azioni più importanti vengono visualizzate direttamente per ogni voce non appena si sposta il cursore del mouse sulla riga. Facendo clic sull'icona corrispondente si evita di richiamare il menu contestuale.
Nel menu contestuale si trovano tutti i comandi possibili per ogni funzione. I comandi del menu contestuale sono spiegati nelle sezioni seguenti.

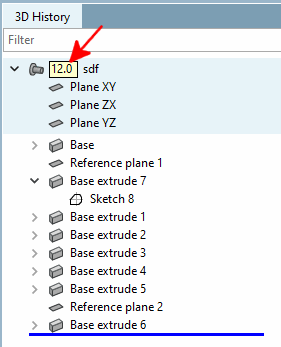

Se una funzionalità richiede una versione minima, questa viene visualizzata accanto al nome del componente (ad es. 12.0, 12.4, 12.8, ecc.).

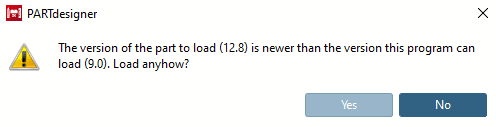

Quando si apre una parte di questo tipo in V11, viene visualizzato un messaggio. Per evitare problemi, NON si deve caricare la parte in V11.
