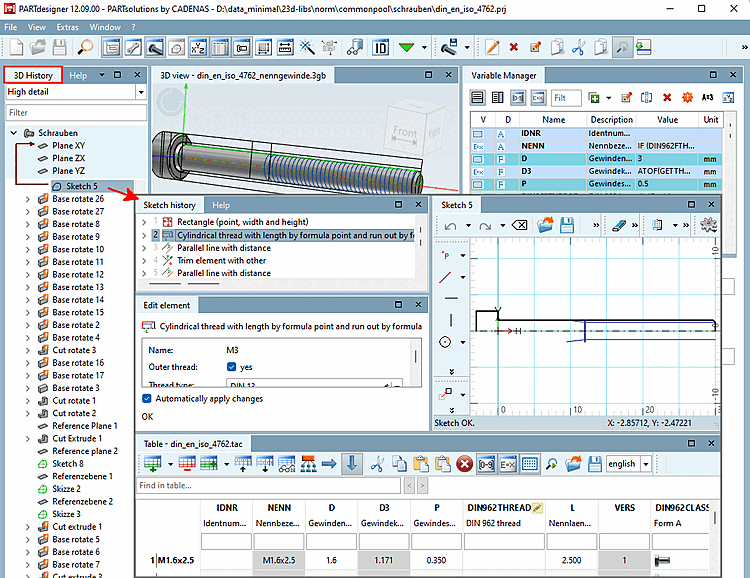

La fenêtre d'ancrage « Historique 3D [3D History] » est un « point central » au sein de PARTdesigner. Ses menus contextuels permettent d'accéder au Sketcher (avec l'historique des esquisses [Sketch history] ), où l'esquisse est créée.
Sélectionner les éléments dépendants [Mark dependent elements]
![Appel du sketcher via l' historique 3D [3D History]](https://webapi.partcommunity.com/service/help/latest/pages/fr/partsolutions_user/doc/resources/img/img_0219cbd3a4ed4073b4f4683e84e5ff94.png)
De plus, l'historique documente toutes les étapes de construction (features), de sorte que la structure de chaque pièce peut être suivie et éventuellement modifiée ultérieurement.

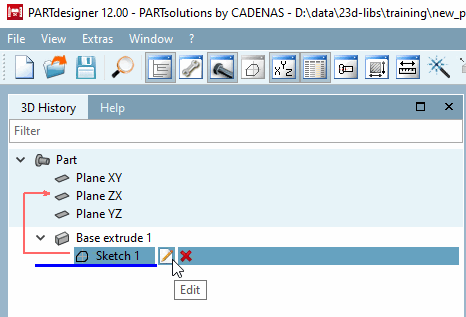

Pour chaque entrée, les principales actions s'affichent directement dès que vous passez le curseur de la souris sur la ligne. En cliquant sur l'icône correspondante, vous évitez d'appeler le menu contextuel.
Toutes les commandes possibles pour chaque fonction se trouvent dans le menu contextuel. Les commandes du menu contextuel sont expliquées dans les paragraphes suivants.

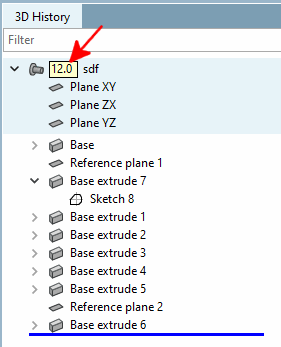

Si une fonctionnalité nécessite une version minimale, celle-ci est indiquée à côté du nom du composant (par exemple 12.0, 12.4, 12.8, etc.).

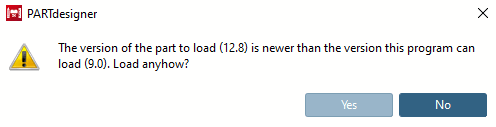

Si vous ouvrez un tel composant dans une V11, un message s'y affiche. Pour éviter tout problème, NE CHARGEZ PAS la pièce dans V11.
