5.13.2. Preparare i dati del catalogo (lato cliente per impostazione predefinita)

  1. Struttura della directory con i file STEP

    Creare la struttura della directory come richiesto o ricavarla dal sistema PDM / PLM / ERP.

    La profondità di annidamento a partire dal nome del catalogo, passando per i gruppi di prodotti, le famiglie di prodotti e i progetti è arbitraria.

    La directory più profonda è quella del progetto. I file STEP (.stp) si trovano nella directory del progetto.

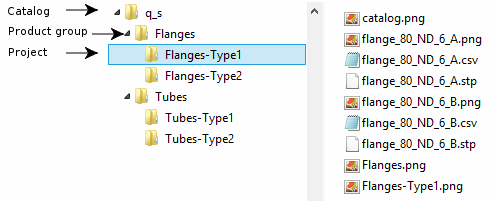

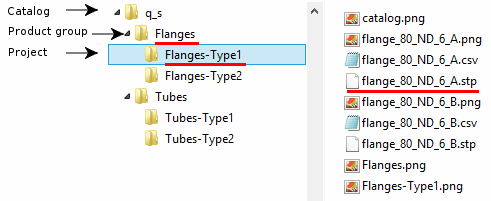

    Struttura del catalogo con file stp, png e csv

    Figura 5.1541. Struttura del catalogo con file stp, png e csv

    [Nota]Nota

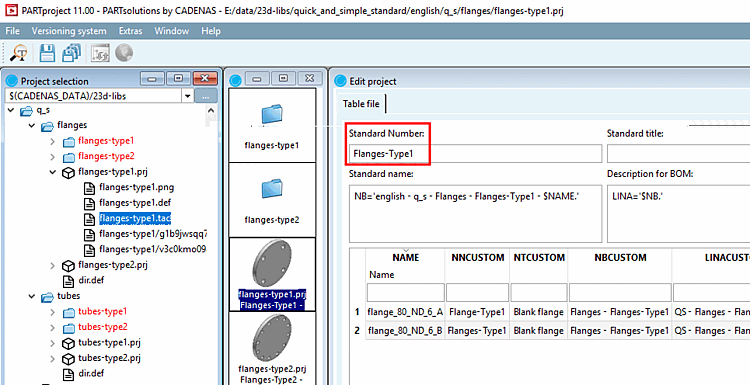

    Il nome della cartella di progetto(ad es."Flangia tipo 1") dovrebbe essere scelto in modo da poter essere utilizzato anche come numero standard. Le voci corrispondenti in PARTproject vengono inserite automaticamente.

    Figura 5.1542.

    [Nota]Nota

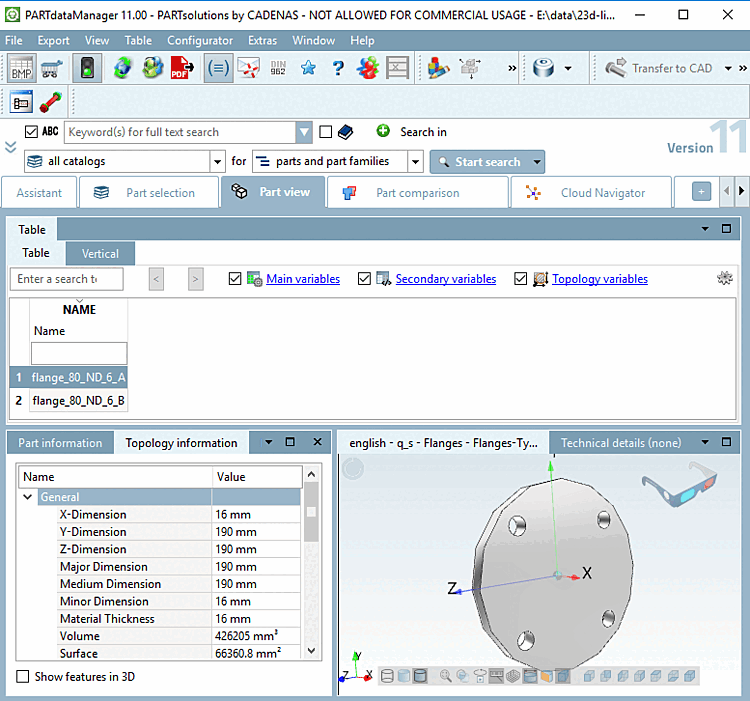

    Se nella directory del progetto sono presenti più file STEP, nella tabella degli attributi caratteristici di ciascun file STEP viene visualizzata successivamente una riga nel PARTdataManager.[a]

    Figura 5.1543.

    [a] In base all'opzione di impostazione selezionata. Se si desidera, i progetti possono essere creati anche con una sola riga ciascuno.

    [Nota]Nota

    File STEP con informazioni sul colore:

    Se il file STEP importato tramite Q&S ha un colore, lo mantiene.

    Non è possibile impostare un PARTcolour, un FaceColour, un FeatureColour o un RenderMaterial per i componenti importati con Q&S (sebbene le maschere di input siano attualmente parzialmente disponibili, non hanno alcuna influenza).

    [Nota]Nota

    Per una migliore qualità di esportazione, le geometrie STEP importate devono essere corpi solidi. I corpi solidi possono avere un impatto negativo sulla qualità dei componenti nel sistema CAD.

    https://partconcept.cadenas.de/show_bug.cgi?id=127675

  2. File PNG aggiuntivi opzionali per le immagini di anteprima

    [Nota]Nota

    Se si utilizzano anche immagini di anteprima del progetto (.png), assicurarsi che i file corrispondenti abbiano esattamente lo stesso nome dei file STEP associati (.stp).

    Se si utilizzanoimmagini di anteprima aggiuntive per gruppi o famiglie di prodotti, assicurarsi che il nome del file PNG sia lo stesso del livello per cui deve essere utilizzato. Nell' immagine di esempio qui sopra, si tratta delle immagini di anteprima per "Flange" e "Flangia tipo 1".

    PARTdataManager "Selezione parti [Part selection]": nessun utilizzo di immagini di anteprima del progetto o opzione "Genera immagini di anteprima [Generate preview images]" disattivata

    Figura 5.1544. PARTdataManager "Selezione parti [Part selection]": nessun utilizzo di immagini di anteprima del progetto o opzione "Genera immagini di anteprima [Generate preview images]" disattivata

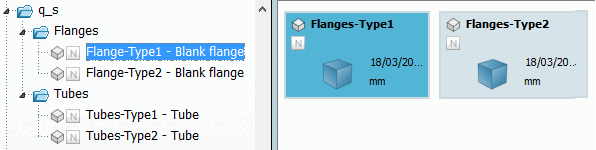

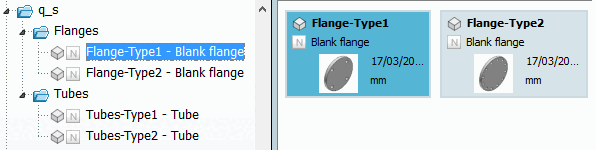

    PARTdataManager "Selezione parti [Part selection]": utilizzo delle anteprime del progetto - Selezione a livello di progetto

    Figura 5.1545. PARTdataManager "Selezione parti [Part selection]": utilizzo delle anteprime del progetto - Selezione a livello di progetto

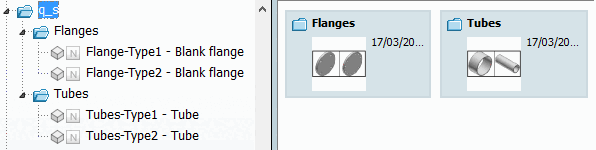

    PARTdataManager "Selezione parti [Part selection]": utilizzo delle anteprime del progetto - selezione a livello di catalogo. I raggruppamenti vengono creati automaticamente.

    Figura 5.1546. PARTdataManager "Selezione parti [Part selection]": utilizzo delle anteprime del progetto - selezione a livello di catalogo. I raggruppamenti vengono creati automaticamente.

  3. File CSV aggiuntivi opzionali

    [Nota]Nota

    Se si utilizza anche un file CSV con i dati per la tabella degli attributi caratteristici, assicurarsi che il file CSV corrispondente abbia esattamente lo stesso nome del file STEP.

    Tutti i file CSV per l'impostazione delle tabelle devono essere creati secondo il seguente schema:

    1a lineaNome della variabile
    2a lineaDescrizione della variabile
    3a lineaUnità
    4a lineaValore variabile

    Se non ci sono unità o valori per le variabili, lasciare il campo vuoto.

    [Nota]Nota

    Evitare i caratteri speciali e gli umlaut.

    Sono ammessi i segni meno, i trattini bassi e gli spazi.

    File CSV

    Figura 5.1547. File CSV

    Visualizza in Excel

    Figura 5.1548. Visualizza in Excel

    [Nota]Nota

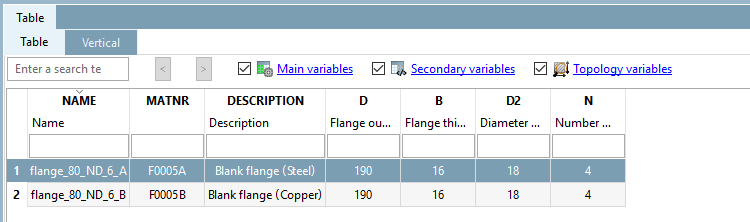

    Se è disponibile una tabella in formato CSV, questa viene analizzata e tutte le variabili vengono create 1:1. Le colonne visualizzate nella tabella in PARTdataManager o PARTproject sono configurabili.

    Figura 5.1549.

    Se non si utilizza un file CSV aggiuntivo, viene creata una tabella con una colonna"NAME" generata automaticamente. Questa contiene il nome del documento.

    Figura 5.1550.

    Le informazioni relative al numero di norma [Standard number], al titolo della norma [Standard title], alla designazione della norma [Standard name] e alla designazione della distinta pezzi [Description for BOM] vengono generate automaticamente o facendo riferimento a una colonna della tabella.

    Le seguenti informazioni vengono utilizzate se non c'è un riferimento esplicito a una variabile di tabella nelle opzioni di impostazione durante l'importazione dei dati del catalogo:

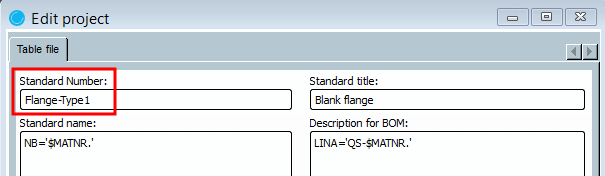

    • Numero standard (NN) [Standard number (NN)]

      Predefinito: nome della directory del progetto

      Figura 5.1551.

    • Titolo standard [Standard title] (NT)

      Predefinito: Vuoto [Default: Empty.].

      [Nota]Nota

      Se esiste un file CSV e la variabile corrispondente ($Variablenname.) è referenziata nella finestra di dialogo delle impostazioni, il titolo standard (NT) viene generato da esso, altrimenti questa informazione viene omessa.

      Visualizzazione del numero [Standard number] e del titolo dello [Standard title] standard nel PARTdataManager

      Figura 5.1552. Visualizzazione del numero [Standard number] e del titolo dello [Standard title] standard nel PARTdataManager

    • Designazione standard (NB) [Standard name (NB)]

      Predefinito: percorso relativo del file di input [Default: Relative path of the input file.].

      <gruppo di prodotti> - <progetto> - <nome del documento>

      Figura 5.1553.

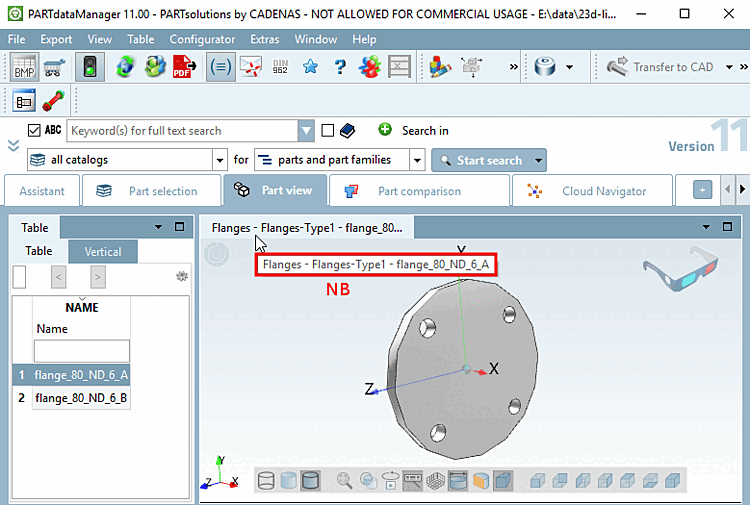

      Visualizzazione di NB nel PARTdataManager

      Figura 5.1554. Visualizzazione di NB nel PARTdataManager

    • Designazione elenco parti (LINA) [BOM name (LINA)]

      Predefinito: Specifica come NB. [Default: Same as NB.]
